Category Archives: 電流鉗

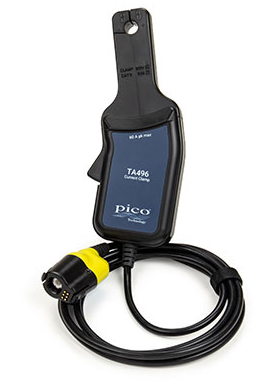

PicoBNC+ 60 A 小電流鉗

By | |

如果你是PicoScope 4225A和4425A用戶，希望在你的 Pico系列探頭中添加一個的小電流鉗，那么配備PicoBNC+ 接頭的 HKTA496 是一個自然的選擇。

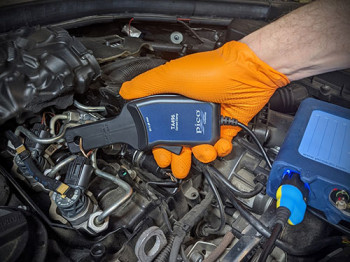

PicoBNC+ 60 A 小電流鉗，外形尺寸小，手感舒適，在狹窄和難以接近的測試位置處提高了可及度，在車輛上做測試時使其更易于手持和使用。

內置的 PicoBNC+ 技術使 HKTA496 易于使用。由于由示波器供電，因此無需更換電池，它隨時可以使用。自動探頭識別功能，讓你不必在軟件中選擇探頭。自動量程切換，意味著你不必更改探頭本身的量程，只需在軟件中選擇一個量程，探頭就會自行處理。你甚至不必將電流鉗歸零，PicoBNC+ 也可以做到這一點。

電流鉗信號的準確性和清晰度得到了改善，特別是對于低電流。其更清晰的波形為你的車間帶來明顯更好的診斷準確性。

HKTA496是雙重絕緣和符合 CAT II 300 V的，因此適用于廣泛的汽車工作環境。

含稅價：3500元/個

HKTA018（藍色）與HKTA496（紅色 ）的對比，說明HKTA496的改善。

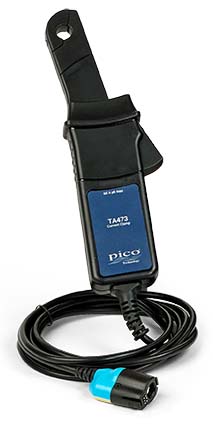

PicoBNC+ 60 A AC/DC 電流鉗 (HKTA473)

By | |

HKTA473電流鉗非常適合搭配虹科Pico汽車示波器一起使用，用于測量10mA至60A范圍的電流。它用于測量小電流，如漏電電流、噴油嘴電流、燃油泵電流等。

HKTA473的性能優于HKTA018和HKTA234，為測試帶來了更高的性能和診斷準確性。與HKTA388一樣，它配有PicoBNC+接頭。當連接到示波器時，Pico汽車專用軟件會自動配置電流鉗：自動設置量程，無需用戶手動切換。該電流鉗通過示波器供電，因此不需要任何電池。此外，只要連接到示波器，電流鉗就會被自動歸零。

只需將電流鉗的PicoBNC+接頭連接在虹科Pico汽車示波器上，再將鉗口夾在待測電纜上即可。不需要破線，安全、便捷。

這個電流鉗專為虹科Pico汽車示波器而設計，它具有額外的屏蔽功能以減少噪聲的干擾。 HKTA473電流鉗在部分套裝以附件的形式一起銷售，也可以單獨購買，但單獨購買時需要注意您的示波器必須要具有PicoBNC+接口，例如4225A或4425A示波器。

含稅價：4200元/個

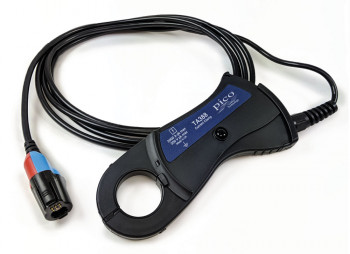

PicoBNC+ 2000A AC/DC 電流鉗 (HKTA388)

By | | ,

該2000A的電流鉗允許您在不切割、斷開或剝線的情況下測量高達2000安培的電流。只需將電流鉗的PicoBNC+接頭連接在虹科Pico汽車示波器上，再將鉗口夾在待測電纜上即可。

HKTA388的規格與我們的HKTA167 200A / 2000A電流鉗類似，但它配有PicoBNC+?接頭。當連接到示波器時，Pico汽車專用軟件會自動配置電流鉗：自動設置量程，無需用戶手動切換。該電流鉗通過示波器供電，因此不需要任何電池。此外，只要連接到示波器，電流鉗就會被自動歸零。

這個電流鉗專為虹科Pico汽車示波器而設計，它具有額外的屏蔽功能以減少噪聲的干擾。 HKTA388電流鉗在部分套裝以附件的形式一起銷售，也可以單獨購買，但單獨購買時需要注意您的示波器必須要具有PicoBNC+接口，例如4225A或4425A示波器。

含稅價：4200元/個

電流鉗探頭

By | |

Pico的電流鉗是你不用破線來測量電流的理想選擇。

圖片

名稱型號

價格

PicoBNC+ 60A 電流鉗（HKTA473）
用于Pico4225A或4425A示波器

含稅價：4200元/個

PicoBNC+ 2000A 電流鉗（HKTA388）
用于Pico4225A或4425A示波器

含稅價：4200元/個

PicoBNC+ 60A 電流鉗（HKTA496）
用于Pico4225A或4425A示波器

含稅價：3500元/個

含稅價：1350元/個

含稅價：2450元/個

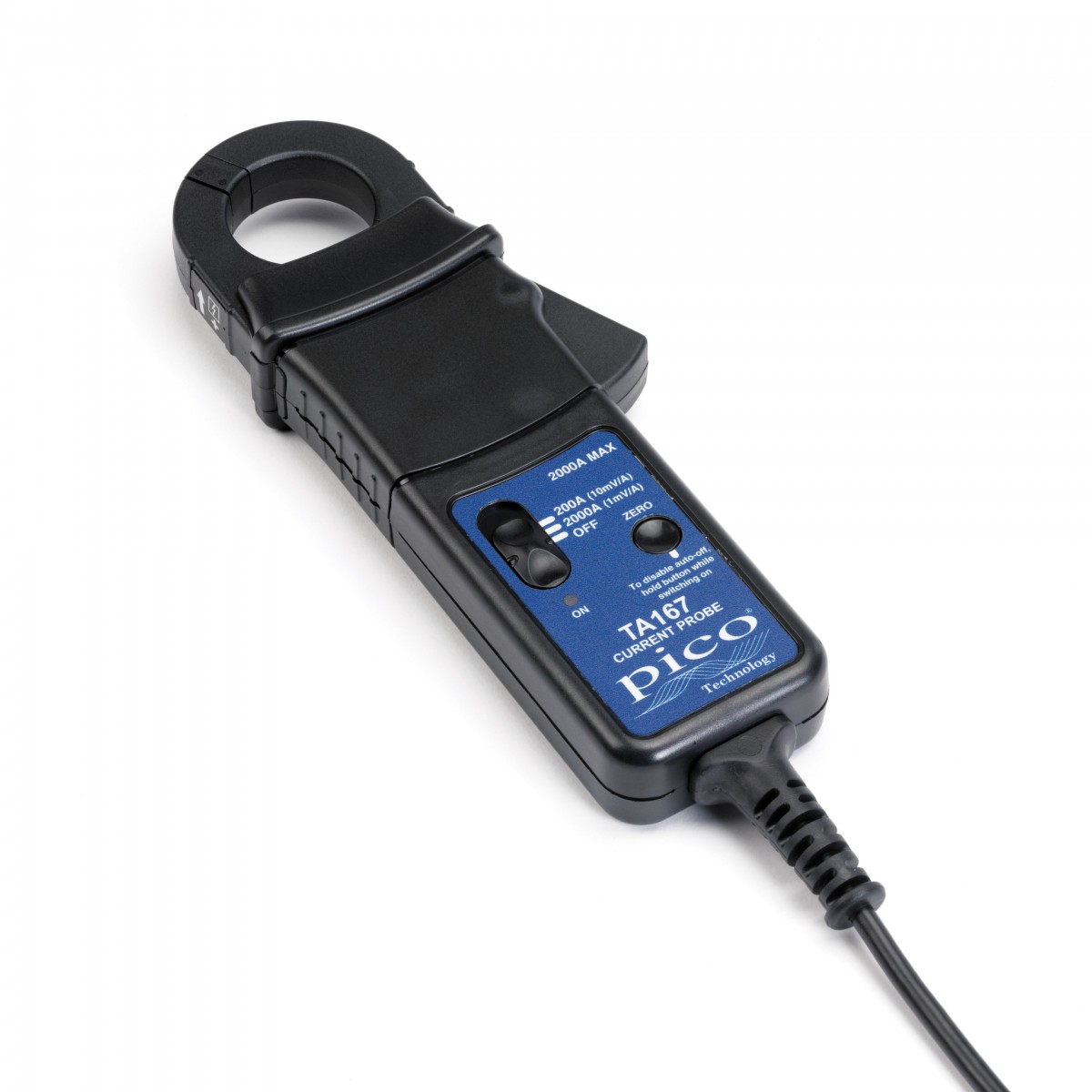

200/2000安交直流電流鉗（型號HKTA167）

By | |

簡介

200A/2000A直流電流探頭新的2000A/200A大電流鉗可以測量至2000A的電流，不用切割、斷開或剝離電線。在測量商用車和大型發動機轎車啟動馬達的高電流上，它是很理想的。

這種新的電流鉗可以取代現有的PP266（600A），PP253（2000A）電流鉗，它具有更高的靈敏度、更低的噪聲和更快的響應速度。 HKTA167設有200A模式，用于更好地測量較低的電流，并有一個改進的鉗口尺寸。在不使用時，還具有自動斷電裝置以節省電池壽命（在測試電池漏電/斷開電流時，這個功能可以被禁用）。

采用先進的霍爾效應傳感器提高靈敏度和高外部磁場抑制， HKTA167提供了一個突破性的量程和精度，以滿足現代汽車特別是柴油發動機的挑戰。

這些電流鉗已經被設計和PicoScope示波器一塊使用，并設有減少噪聲拾取的額外篩選。

說明

開啟

當探頭切換到所需的量程，綠色的LED指示燈會亮起。電池正常運行時如果電壓過低，LED會開始閃爍，并向用戶發出警告。

自動調零

探頭的零偏移輸出電壓可能因熱和其他環境條件引起變化。選擇所需的量程，壓下自動調零按鈕清空輸出電壓。當探頭被清零時，確保探頭遠離載流導體。

電流測量

  1. 切換探頭，選擇所需的量程和檢查綠色指示燈已點亮。
  2. 將輸出引線連接到示波器。
  3. 使用自動調零按鈕將探頭歸零。
  4. 將探頭鉗口包緊導線，保證鉗口閉合面之間接觸良好。
  5. 觀察和測量。正輸出表示電流的流動是在探頭箭頭所示的方向。

自動關機

為了節省電池壽命，探頭會在約10分鐘后自動關閉。要禁用自動關機功能，在按下自動歸零按鈕的同時，開啟電流鉗的電源鍵（拔到其中一個檔位上）。這時紅色LED指示燈會亮起，探頭將保持ON，直到再次關閉。

更換電池

當最小工作電壓接近時，綠色或紅色LED會閃爍。請使用下列步驟：

安全警告：取下電池蓋之前，確保示波器探頭斷開和遠離任何帶電的電路。

從導體松開探頭，使用On – Off開關關機，從外部設備斷開輸出線。
擰松緊固電池蓋的固定螺釘。將蓋子提起30 ° ，將它完全拉出，如圖1所示。更換電池，最后重新安裝電池蓋，并擰緊螺釘。

含稅價：2450元/個

電氣數據

(準確度均在23 ℃±1 ℃)
額定電流2000 A AC 峰值或 DC
測量范圍（S ）2000 A
過載能力2200 A (60 s)
輸出靈敏度

10mV/A (0-200A量程)

1mV/A(0-2000A量程)

精度1)(0 – 200A的10mV/A)讀數的± 1% ± 100 mA

精度1)(0–1500 A的1mV/A)讀數的± 1% ± 500 mA

精度1)(1500 – 2000 A的1mV/A)讀數的± 5%?

增益變化范圍讀數/°C的±0.15%
頻率范圍DC to 20 kHz (-1 dB)
IRMS x f ≤ 400,000
電源9 V 堿性電池 PP3, MN 1604 or IEC6LR61
負載阻抗（最?。?/td>> 100 kW and ￡ 100 pF

一般資料

導體尺寸32 mm直徑
輸出電纜和連接器2 m 長同軸電纜，末端BNC連接器
過載能力2200 A (60 s)
工作溫度0°C to +50°C
取出電池儲存溫度-20°C to +85°C
所引述的精度1) ，被測線纜位于鉗口的中心。

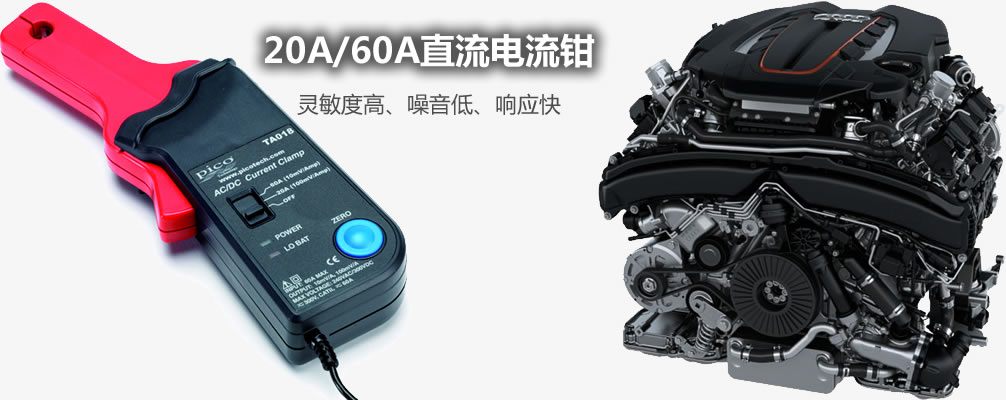

20A/60A 電流鉗（型號HKTA018）

By | |

20A/60A直流電流鉗（型號HKTA018）用于PicoScope汽車示波器，測量10 mA和60 A之間的電流。因此特別適用于測量噴油嘴和燃油泵的波形。

該電流鉗有2個校準設置，由面板上的滑動開關設置。

1. 1 mV/10 mA (100 mV = 1 A)
— 用于測試電流最大至20A
2. 1 mV/100 mA (10 mV = 1 A)
— 用于測試電流最大至60A

使用時，無需切斷被測電線，只需打開鉗口夾住電線，就可測量電線內的電流。不用接觸導體。

含稅價：1350元/個

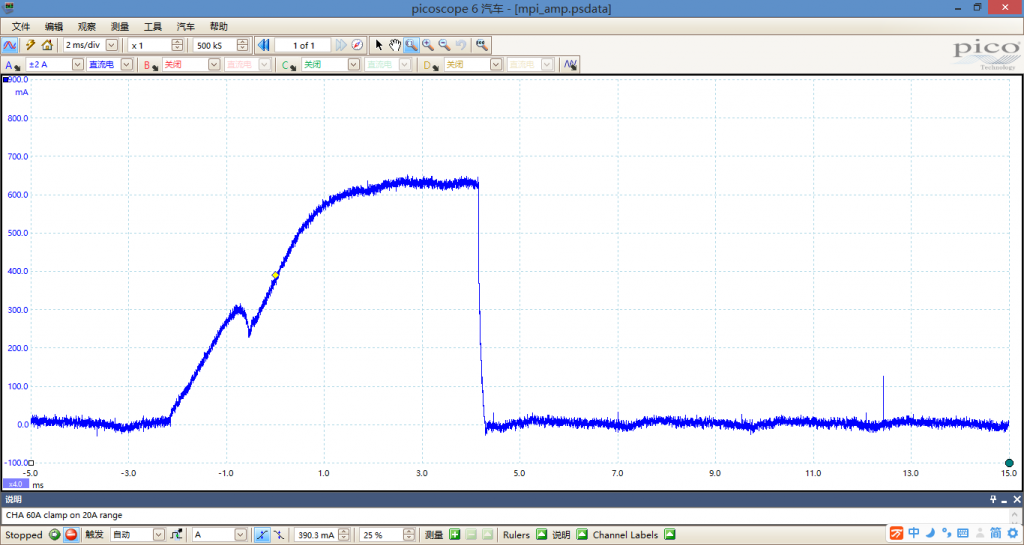

噴油嘴電流波形。
