WPS500X壓力傳感器

By | | ,

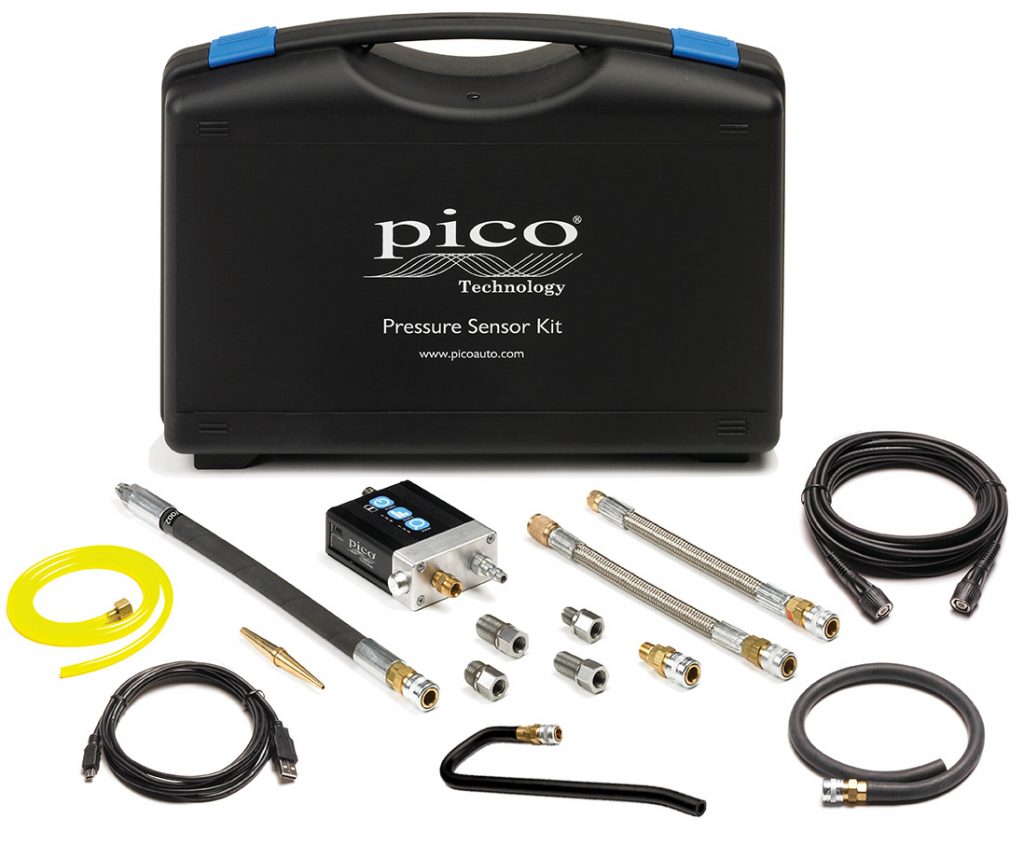

WPS500X汽車壓力傳感器

介紹

擁有超高分辨率和精度，WPS500X汽車壓力傳感器可用于快速分析許多汽車系統的壓力。

  • 精確測量到500psi
  • 超快100μs響應時間
  • 放大功能強化分析能力
  • 內部可充電鋰電池
  • 內置壓力釋放/放氣閥
  • 自動歸零
  • 高噪音抑制
  • 溫度補償

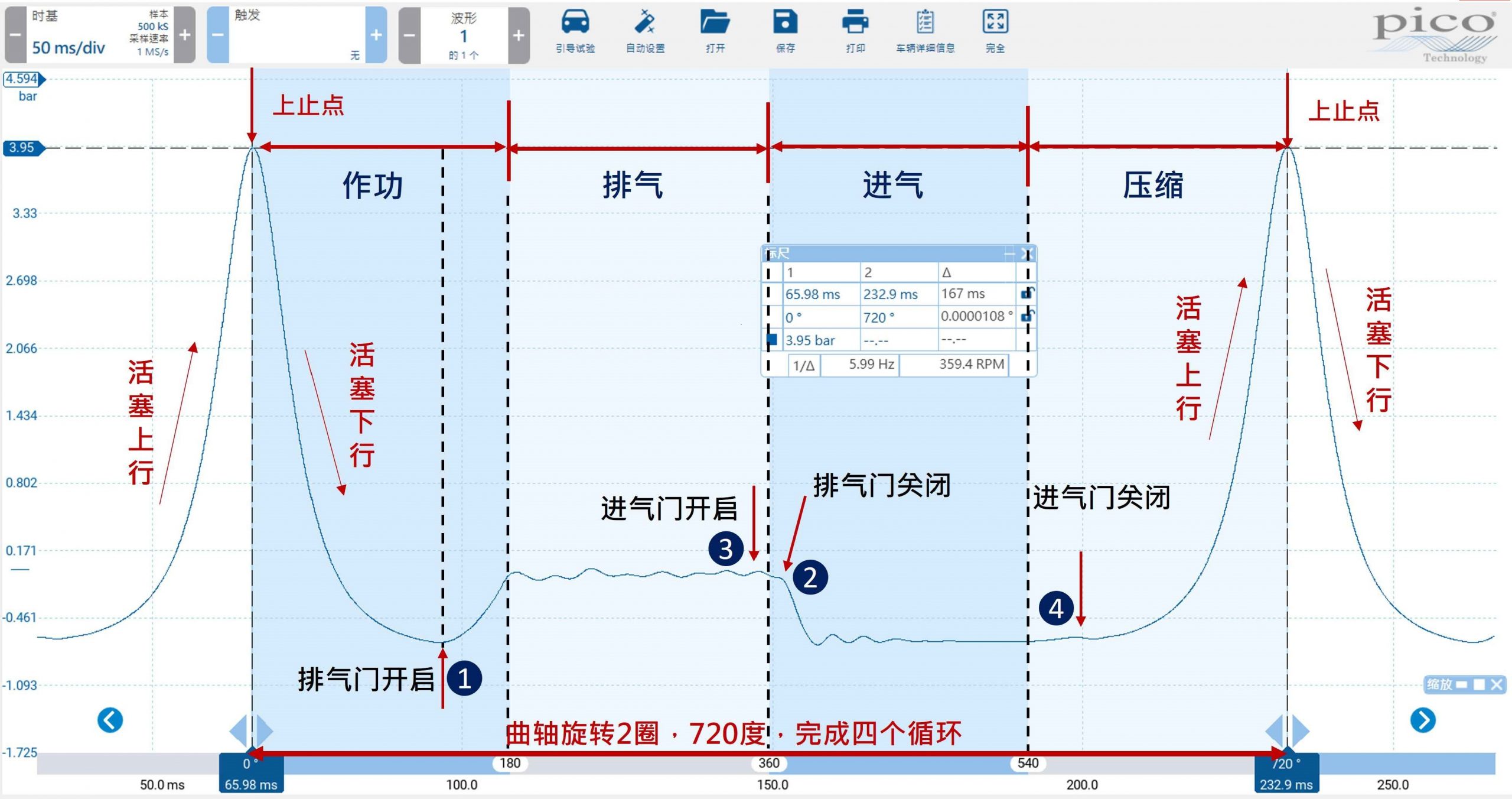

汽缸壓力波形

WPS500X具有超快100μs響應速度從滿量程的0%至90%，并且靈敏度達到大約0.07psi (5 mbar)。這給你精確展示快速變化的信號，并且可跨越大壓力范圍。

壓力量程

三個壓力量程 = 性能和多用途

WPS500X的三個壓力量程可精確測量和分析許多汽車壓力包括汽缸壓縮、燃油壓力、進氣歧管真空和排氣脈沖。

量程1
第一個量程-15至500 psi（大約-1至34.5 bar），用于高分辨率和高精度的高壓測試?yán)绱蝰R達和運行汽缸壓縮測試或燃油壓力測試。這項測試不只是診斷汽缸壓縮問題的最佳方法，也是你識別凸輪軸正時問題（例如正時皮帶跳齒和伸長的正時鏈）的最佳手段 – 這項測試特別適用于多凸輪軸發動機，其每個凸輪軸上沒有凸輪傳感器。

量程2
第二個量程測量-15至50 psi ( 大約 -1 至 3.45 bar)范圍。該量程特別適用于真空測試和燃油系統測試。當測試這些系統時，你會發現放大功能特別有用，能夠用真空波形輕松分析氣門工作狀況，或者用燃油波形分析噴油嘴。

量程3
用第三個量程，你可測量-5至5psi (大約 -0.34 至 0.34 bar)的壓力。該設置有足夠的靈敏度，你可以分析小壓力或脈沖例如排氣脈沖。

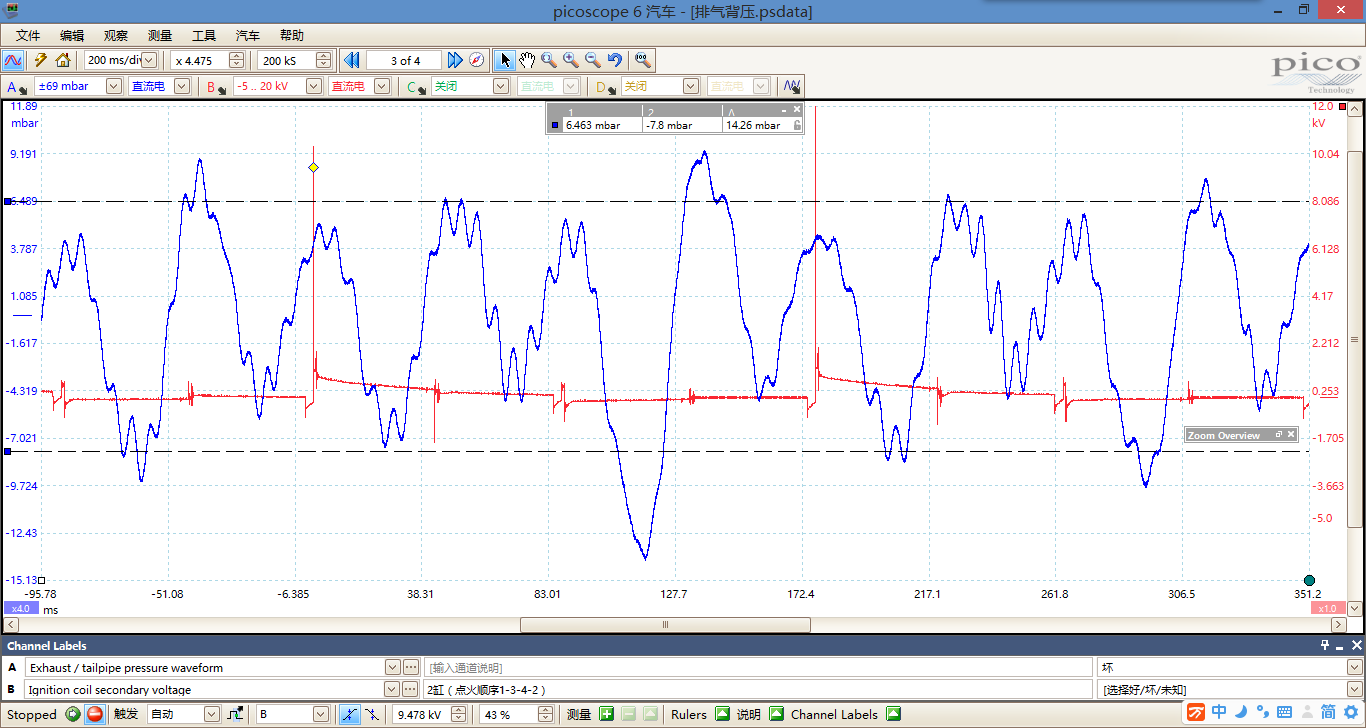

排氣脈沖波形（有故障的，4缸發動機）

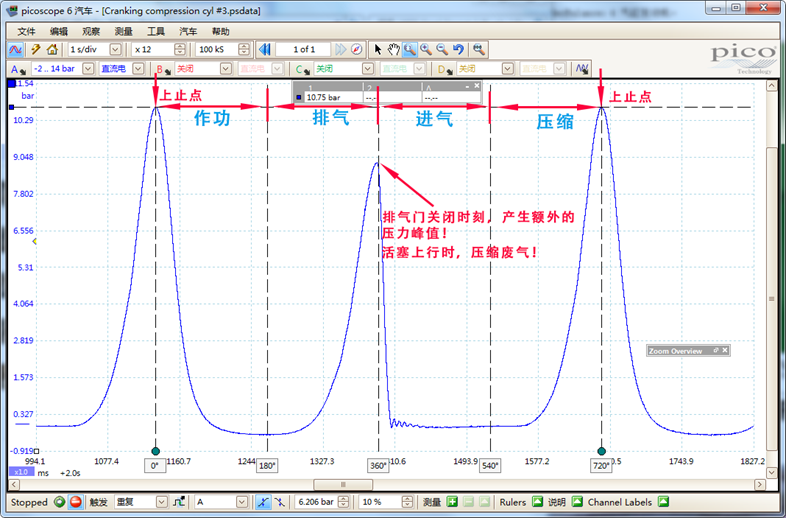

故障的汽缸壓力波形（排氣門未打開）

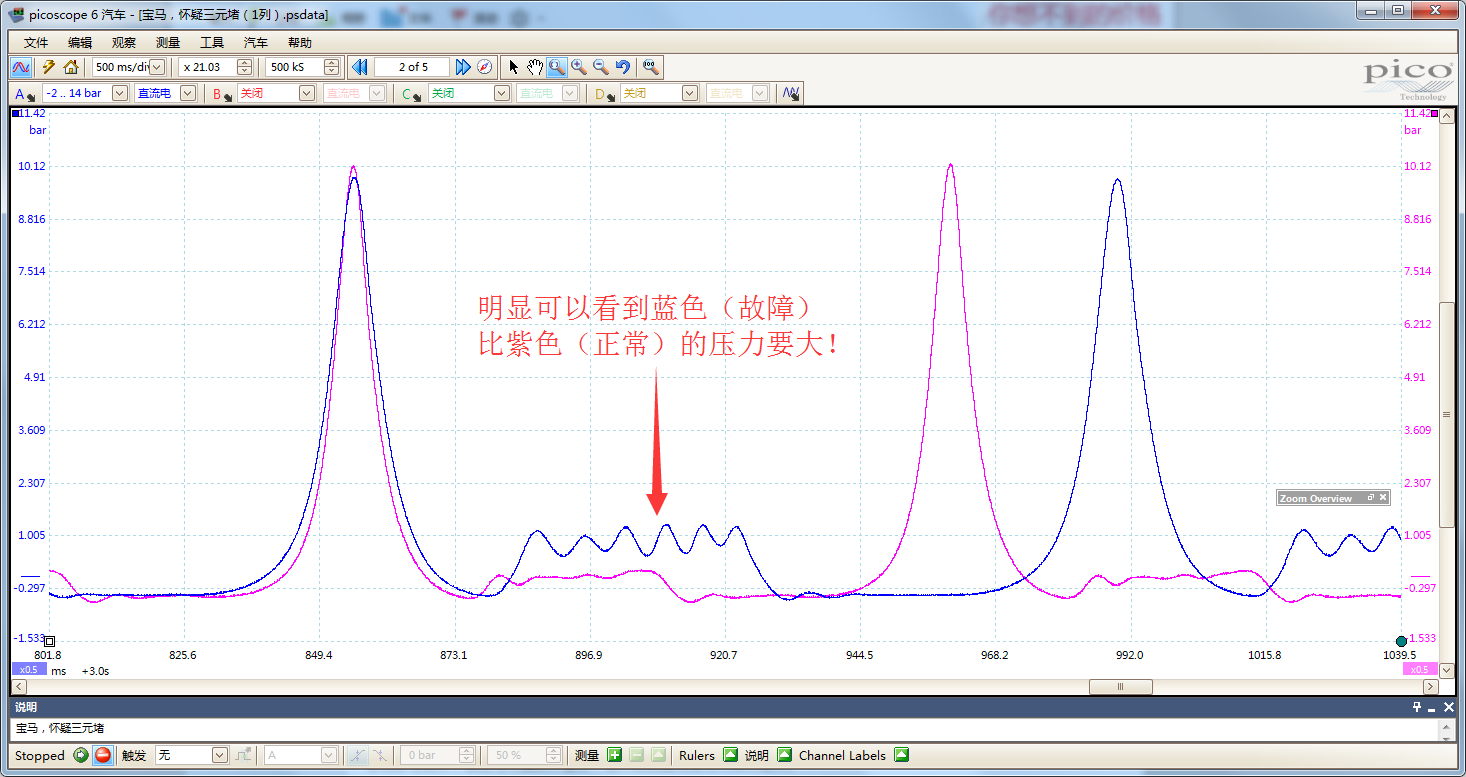

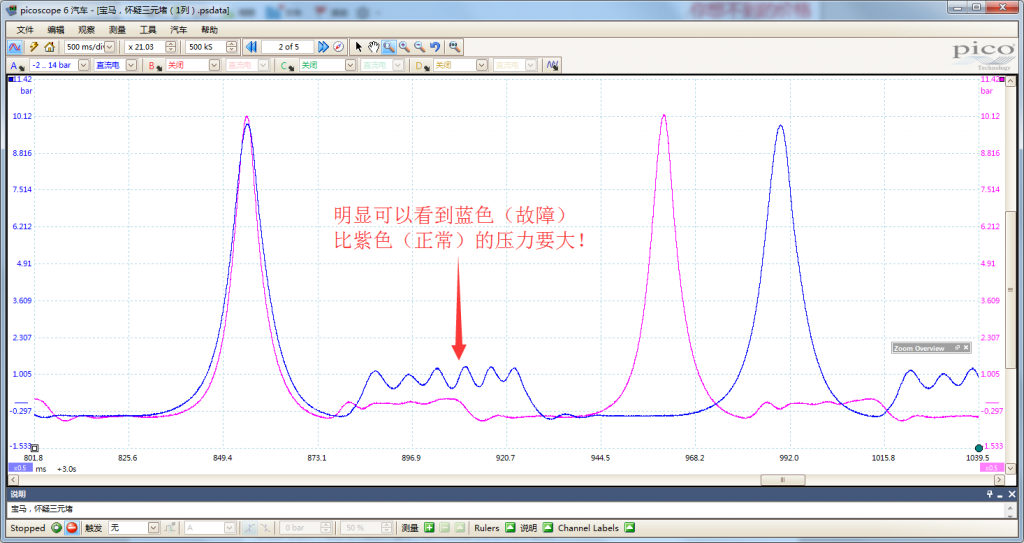

三元催化器堵塞（排氣沖程壓力過大）

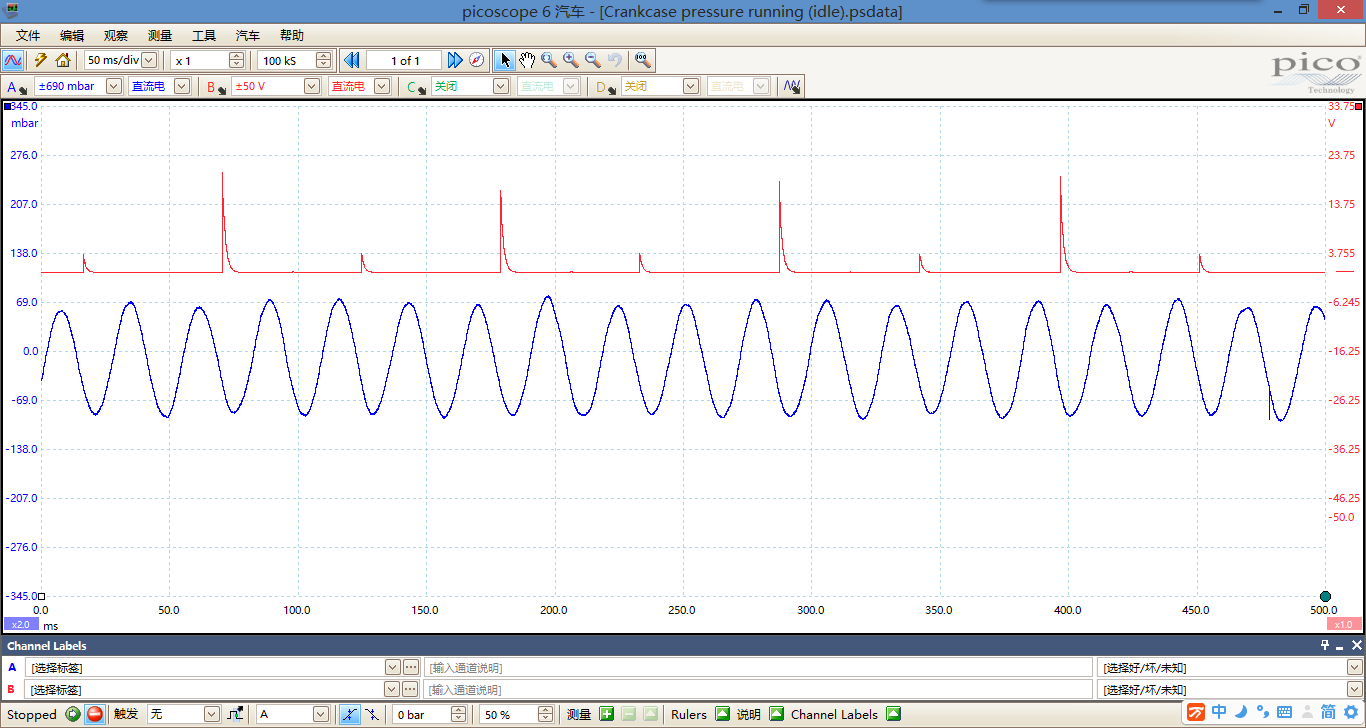

曲軸箱通風壓力波形

主要功能：
(1)汽缸壓力波形測試——識別進/排氣門開啟關閉時刻診斷氣門是否提前開啟或卡滯、判斷三元催化器是否堵塞、診斷點火提前角及配氣機構正時等機械故障
(2)曲軸通風壓力測試——診斷活塞環是否磨損
(3)進氣真空波形、排氣脈沖波形測試——判別各缸進氣量是否一致，診斷失火、燒氣門、積碳故障
(4)燃油壓力波形測試——診斷各缸噴油嘴噴油量是否一致及油路系統其它部件的機械故障

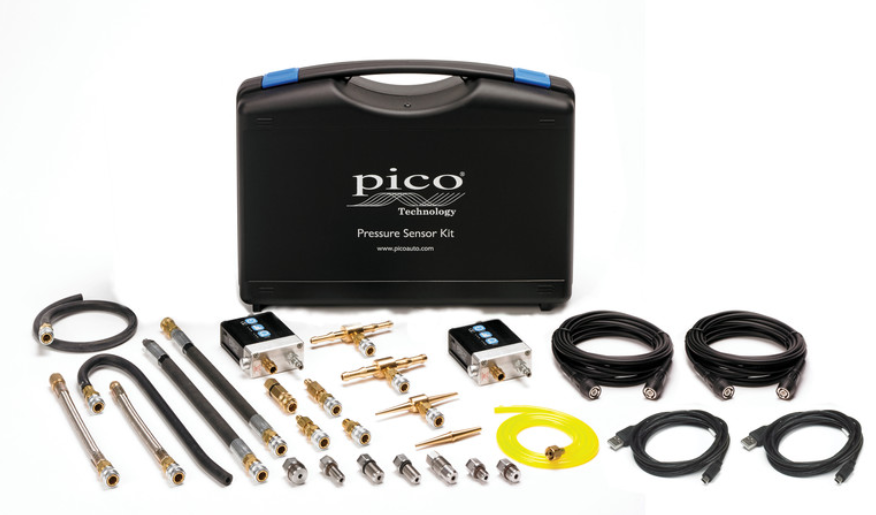

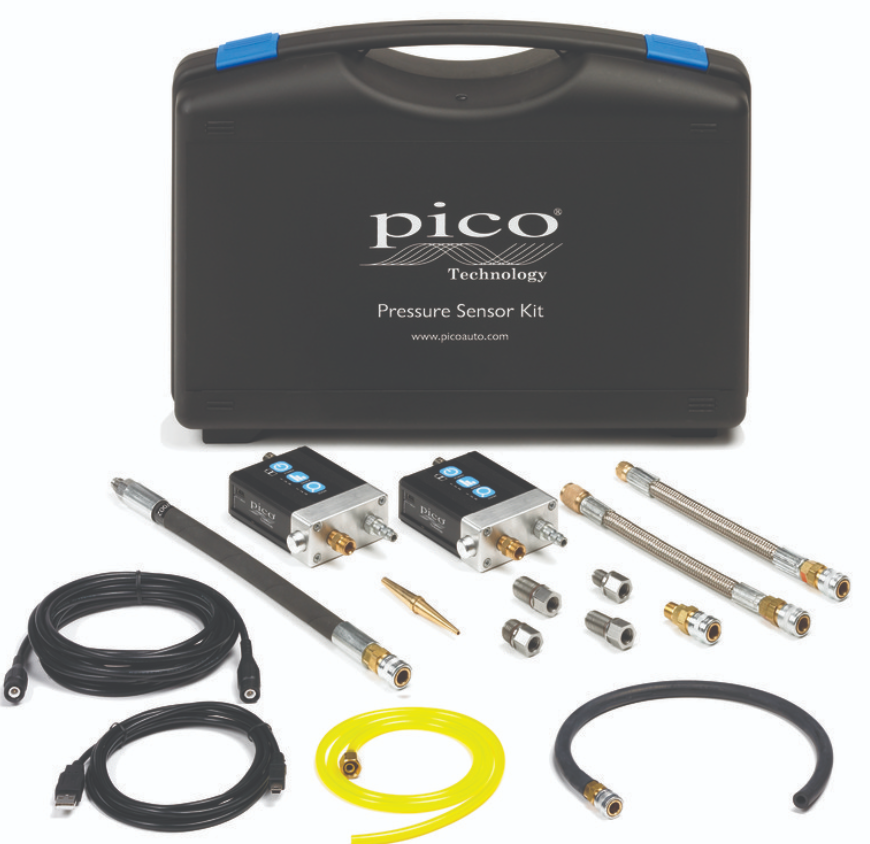

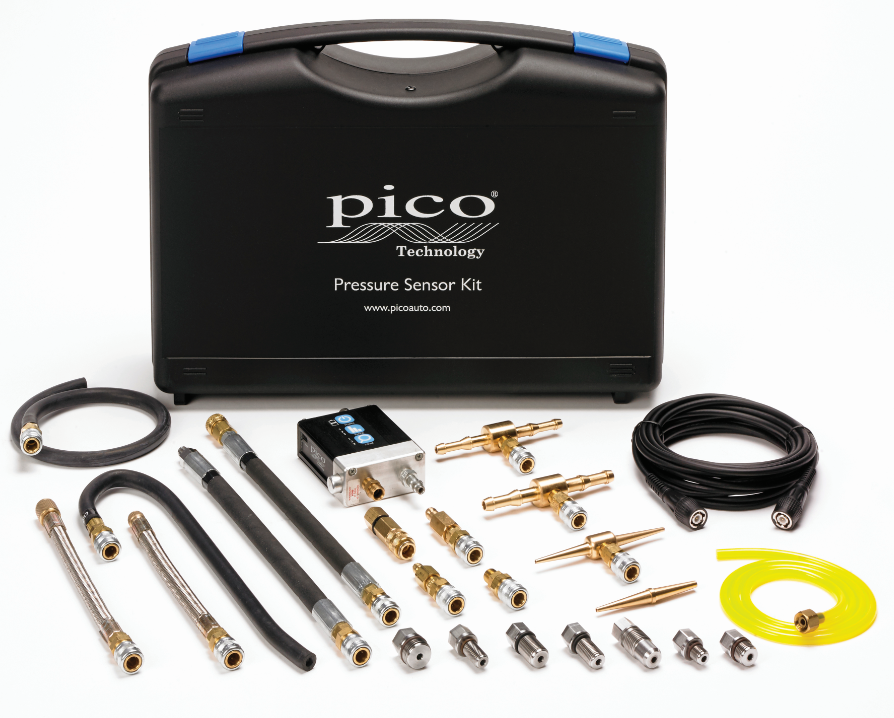

產品型號：

經典應用：
