PicoDiagnostics噪音振動（NVH）套裝

By | | ,

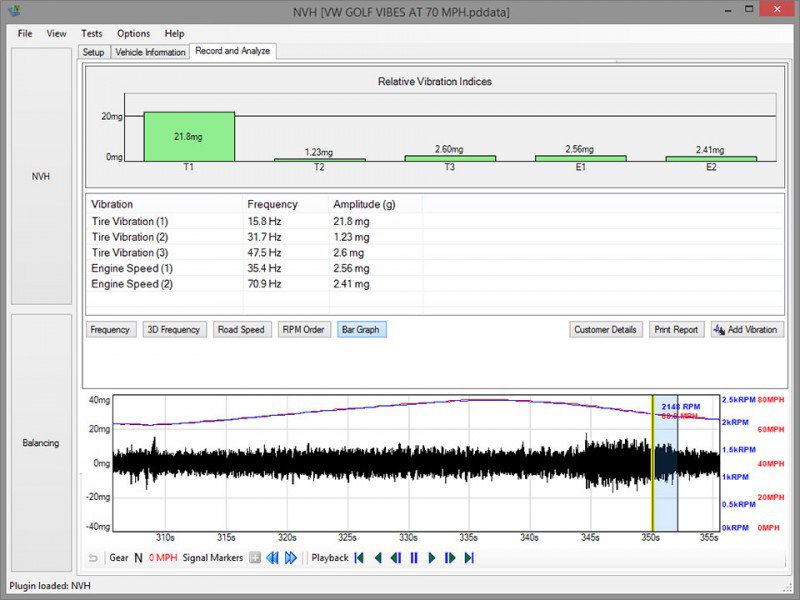

vw-golf-nvh

噪音、振動、異響?

對現在的技術人員來說，Pico科技開發的PicoDiagnostics?NVH 套裝為許多NVH問題提供了低成本、高效率的解決方案。它以下面方式提供實時診斷：一個柱狀圖，一個頻率圖表，一個3D頻率圖表，一個RPM或車速視窗。它可以在路試前啟動記錄，回來后再回放記錄進行分析，以確保駕駛員將注意力放在路上。用它保存記錄非常簡單，像我們其它汽車軟件一樣，您可以輕松地將文件保存到您的電腦硬盤里。

PicoDiagnostics? NVH套裝與PicoScope 4000系列汽車示波器一起使用，適用于各種構造的汽車（直列、V型；手動、自動），以滿足你的需求（不包括J2534掃描工具或VCI）。因為軟件升級終生免費，沒有額外支出，確保您可以在這投資中受益。如果您已經擁有了PicoScope 4000系列汽車示波器，你已經擁有了這套設備的一半了。

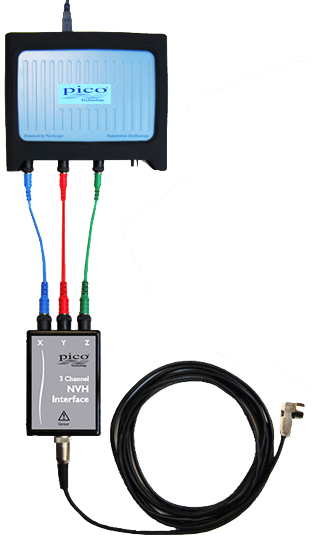

NVH_Scope

經典應用：

顧客對噪音/振動的埋怨是最主觀的，這對現在的技師在開展診斷和矯正之前是一種挑戰。將NVH套裝連接到車輛上，技師可以帶上顧客一起對車輛進行路試，捕捉所有振動和噪音幅值。采集到這些有用的數據后，您就可以分析、與之前的數據作對比，或者與相同車型的數據作對比。通常，顧客察覺到的“問題”振動實際上是車輛自身特性。現在，您可以獲得客觀的數據，并與相同車型上采集的數據作對比，消除顧客的疑慮并告訴他一切正常。另外，通過對比數據，可能會突出車輛的問題；有了測量數據的支持，技師可以自信地開展修復工作。下面是NVH套裝幫您省時省錢的部分經典應用：

  • 某一速度下乘客艙內振動
  • 整個轉速范圍內的發動機振動
  • 離合器顫抖/振動
  • 驅動電機嘯叫
  • 變速器和軸承噪音（嗚嗚響）
  • 輔助驅動噪音
  • 剎車顫抖
  • 方向盤振動
  • ………………..

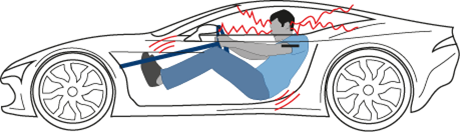

NVH_Car

NVH問題

所有NVH問題的根源是振動。一方面這些是不想要或意料之外的振動，另一方面它們是一直存在的（比如發動機燃燒），但無論如何它們不應該傳輸?shù)今{駛員或乘客上。 聲音其實是通過空氣（或其它媒介）傳輸?shù)恼駝?，當它到達人的耳朵后被“聽到”。盡管理想的聽覺范圍是20 Hz到20 kHz，但大多數人最多能聽到100 Hz 到 15 kHz。振動通常是“感覺”到的，頻率低于200 Hz。20 Hz到200 Hz的頻率范圍，振動可以被感覺到和聽到。 為了有效地處理這些頻率范圍，PicoDiagnostics NVH 套裝包含了麥克風（針對聲音）和加速度計（針對振動）。 傳統上，NVH問題是很難解決的。對于NVH的埋怨是主觀的，因為不同人對NVH的接受度和感覺是不一樣的。技師要有效地解決這種問題，他們需要正確的工具和流程，客觀、可重復、簡易地診斷對NVH的埋怨。PicoDiagnostic NVH套裝就是這樣的工具，并能給顧客生成報告，顯示他們的埋怨已得到完善處理。

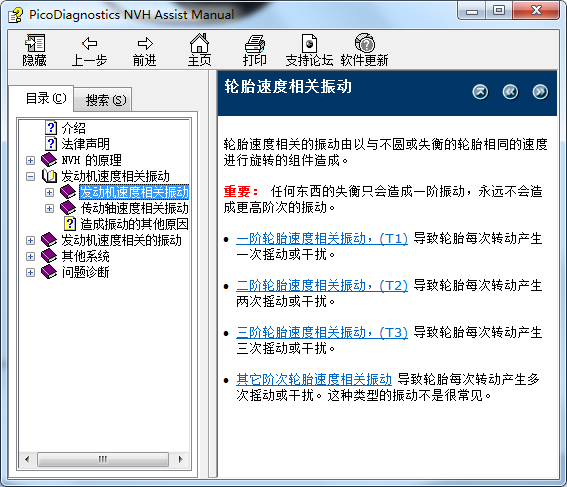

設置向?qū)Ш蚇VH幫助?

Pico的NVH系統有一系列的向?qū)В敢瓿杀匦璧脑O(shè)備連接和車輛信息輸入，然后生成易懂的測試結果。 該測試系統檢測振動（和聲音），包括頻率變化的（車輪、發動機、傳動軸等）和頻率固定的（如電子冷卻風扇）振動。測試結果以易懂的報告形式顯示，并能用適合您的視圖來顯示。 完整的幫助文件解釋原因和解決方案，軟件提供的功能讓您以邏輯方法來輕松診斷問題，最終揭示問題的根源。同樣的功能，還可以讓您向顧客展示測試結果，以驗證您的修復或修理的成效。

套裝內容?

盡管我們的NVH套裝有不同的配置，但它們只在配備的傳感器（麥克風或加速度計）數量上有區別。使用時都是用BNC線纜連接接口盒到Pico汽車示波器上；用USB線連接您的Pico汽車示波器到一臺運行PicoDiagnostics軟件的電腦上。單獨的J2534掃描工具(HKTA512)或VCI（自行購買）用來提供RPM數據，或者通過電子信號來獲得RPM。

備注：

要解鎖后的示波器才能使用NVH軟件。一套NVH套裝只提供一個密鑰，只能解鎖一臺示波器。如要額外解鎖其它示波器，則需購買對應的密鑰或新增NVH套裝。

NVH起步診斷套裝（型號：EP038）

包含：

  • 1個HKTA143 MEMS 3軸（XYZ）加速度計
  • 1個NVH接口盒
  • 1個HKTA096固定磁鐵
  • 1個麥克風
  • 1條HKTA145傳感器延長線纜
  • 1條BNC至BNC線纜，0.5m 藍
  • 1條BNC至BNC線纜，0.5m 紅
  • 1條BNC至BNC線纜，0.5m 綠
  • 手提箱

?訂貨號： EP038? ??備注：此套裝包含工具箱

EP038（工具箱）含稅價：7200元

EP092（泡棉裝）含稅價：7200元

訂貨號：EP092? ?備注：此套裝為泡棉包裝

NVH標準診斷套裝（型號：EP039）

包含：

  • ? ? ? 2個HKTA143 MEMS 3軸（XYZ）加速度計
  • ? ? ? 2個NVH接口盒
  • ? ? ? 2個HKTA096固定磁鐵
  • ? ? ? 2個麥克風
  • ? ? ? 2條HKTA145傳感器延長線纜
  • ? ? ? 1條BNC至BNC線纜，0.5m?藍
  • ? ? ? 1條BNC至BNC線纜，0.5m?紅
  • ? ? ? 1條BNC至BNC線纜，0.5m?綠
  • ? ? ? 1條BNC至BNC線纜，0.5m?黃

?訂貨號： EP039? ??備注：此套裝包含工具箱

EP039（工具箱）含稅價：13400元

EP093（泡棉裝）含稅價：13400元

訂貨號：EP093? ?備注：此套裝為泡棉包裝

NVH高級診斷套裝（型號：EP040）

包含：

  • 4個HKTA143 MEMS 3軸（XYZ）加速度計
  • 4個NVH接口盒
  • 4個HKTA096固定磁鐵
  • 4條HKTA145傳感器延長線纜
  • 4個麥克風
  • 1條BNC至BNC線纜，0.5m 藍
  • 1條BNC至BNC線纜，0.5m 紅
  • 1條BNC至BNC線纜，0.5m 綠
  • 1條BNC至BNC線纜，0.5m 黃

?訂貨號：EP040? ?備注：此套裝包含工具箱

EP040（工具箱）含稅價：26100元

EP094（泡棉裝）含稅價：26100元

?訂貨號：EP094? ?備注：此套裝為泡棉包裝

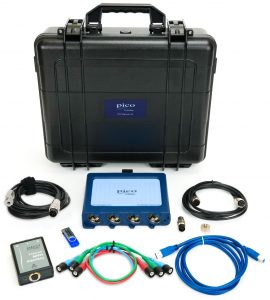

Pico NVH起步診斷套裝（包含Pico4425A）（型號：EP041）

包含：

  • 1個PicoScope4425A示波器模塊
  • 1條USB 3.0線
  • 1個HKTA143 MEMS 3軸（XYZ）加速度計
  • 1個NVH接口盒
  • 1個HKTA096固定磁鐵
  • 1個麥克風
  • 1條HKTA145傳感器延長線纜
  • 1條BNC至BNC線纜，0.5m 藍
  • 1條BNC至BNC線纜，0.5m 紅
  • 1條BNC至BNC線纜，0.5m 綠
  • 手提箱

?訂貨號：EP041? ?備注：此套裝包含工具箱

EP041（工具箱）含稅價：24300元

EP095（泡棉裝）含稅價：24300元

?訂貨號：EP095? ?備注：此套裝為泡棉包裝

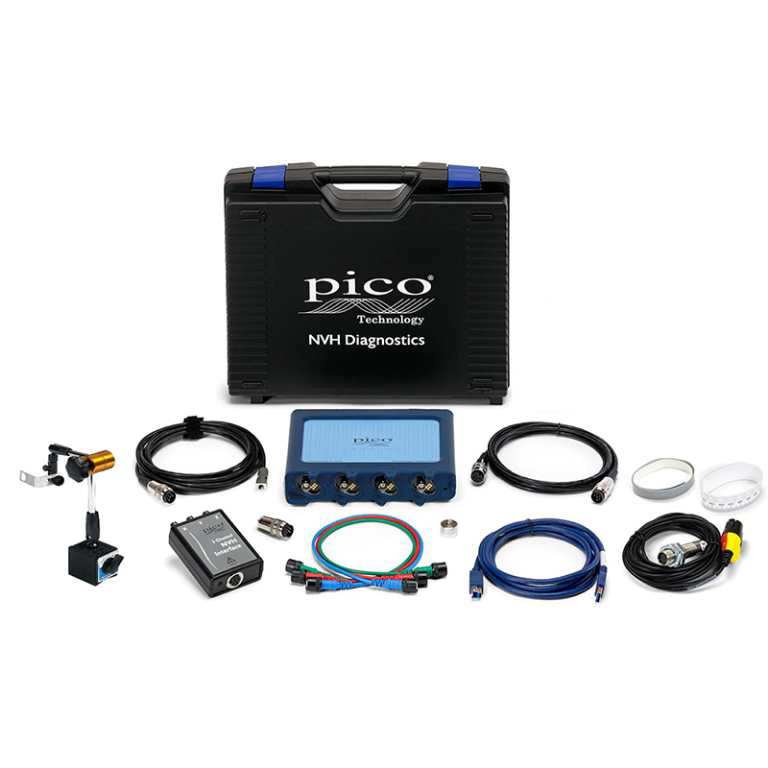

Pico NVH起步診斷套裝（包含Pico4425A）+傳動軸動平衡（型號：EP042） 包含：
  • 1 個 PicoScope4425A 示波器模塊
  • 1 條 USB 3.0 線
  • 1 個 NVH 接口盒
  • 1 個 HKTA143 MEMS 3 軸（XYZ）加速度計
  • 1 個 HKTA096 固定磁鐵
  • 1 個麥克風
  • 1 條 HKTA145 傳感器延長線纜
  • 1 個 PicoBNC+光學傳感器
  • 1 個光學傳感器固定磁座
  • 1 條反光帶
  • 1 條定向測量的卷尺
  • 1 條 BNC 至 BNC 線纜，0.5m 藍
  • 1 條 BNC 至 BNC 線纜，0.5m 紅
  • 1 條 BNC 至 BNC 線纜，0.5m 綠
  • 1 條 BNC 至 BNC 線纜，0.5m 黃
  • 手提箱
含稅價：28800元

EP042（工具箱）含稅價：30900元

?訂貨號：EP042? ?備注：此套裝包含工具箱

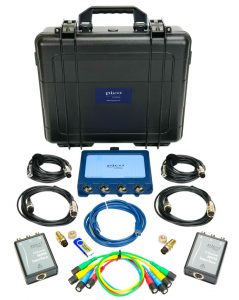

Pico NVH標準診斷套裝（包含Pico4425A）（型號：EP043）

包含：

  • 1個PicoScope4425A示波器模塊
  • 1條USB 3.0線
  • 2個NVH接口盒
  • 2個HKTA143 MEMS 3軸（XYZ）加速度計
  • 2個HKTA096固定磁鐵
  • 2個麥克風
  • 2條HKTA145傳感器延長線纜
  • 1條BNC至BNC線纜，0.5m 藍
  • 1條BNC至BNC線纜，0.5m 紅
  • 1條BNC至BNC線纜，0.5m 綠
  • 1條BNC至BNC線纜，0.5m 黃

?訂貨號：EP043? ? 備注：此套裝包含工具箱

EP043（工具箱）含稅價：30400元

EP096（泡棉裝）含稅價：30400元

?訂貨號：EP096? ? 備注：此套裝為泡棉包裝

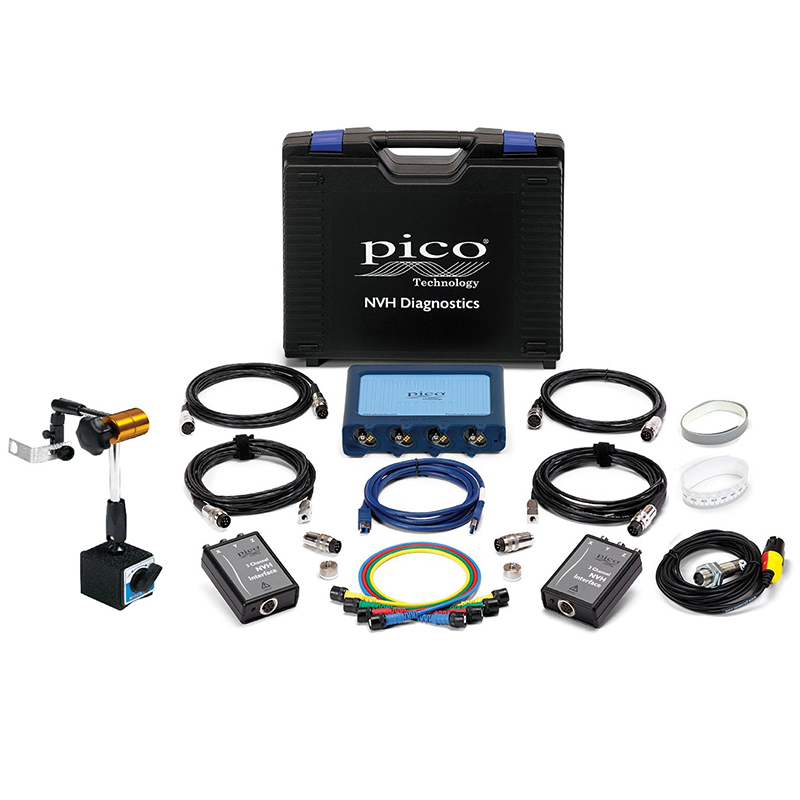

Pico NVH標準診斷套裝（包含Pico4425A）+傳動軸動平衡（型號：EP044） 包含：
  • 1 個 PicoScope4425A 示波器模塊
  • 1 條 USB 3.0 線
  • 2 個 NVH 接口盒
  • 2 個 HKTA143 MEMS 3 軸（XYZ）加速度計
  • 2 個 HKTA096 固定磁鐵
  • 2 個麥克風
  • 2 條 HKTA145 傳感器延長線纜
  • 1 個 PicoBNC+光學傳感器
  • 1 個光學傳感器固定磁座
  • 1 條反光帶
  • 1 條定向測量的卷尺
  • 1 條 BNC 至 BNC 線纜，0.5m 藍
  • 1 條 BNC 至 BNC 線纜，0.5m 紅
  • 1 條 BNC 至 BNC 線纜，0.5m 綠
  • 1 條 BNC 至 BNC 線纜，0.5m 黃
  • 手提箱

含稅價：34650元

EP044（工具箱）含稅價：37000元

?訂貨號：EP044? ? 備注：此套裝包含工具箱

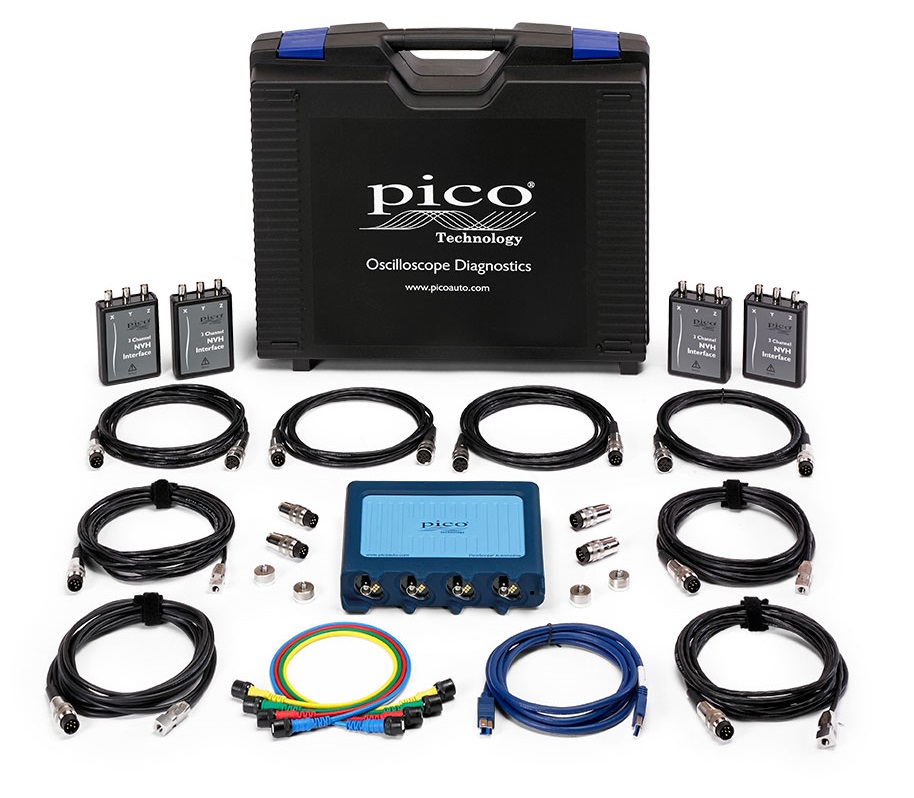

Pico NVH高級診斷套裝（包含Pico4425A）（型號：EP045）

包含：

  • 1個PicoScope4425A示波器模塊
  • 1條USB 3.0線
  • 4個NVH接口盒
  • 4個HKTA143 MEMS 3軸（XYZ）加速度計
  • 4個HKTA096固定磁鐵
  • 4個麥克風
  • 4條HKTA145傳感器延長線纜
  • 1條BNC至BNC線纜，0.5m 藍
  • 1條BNC至BNC線纜，0.5m 紅
  • 1條BNC至BNC線纜，0.5m 綠
  • 1條BNC至BNC線纜，0.5m 黃

訂貨號：EP045? ?備注：此套裝包含工具箱

EP045（工具箱）含稅價：42800元

EP097（泡棉裝）含稅價：42800元

訂貨號：EP097? ? 備注：此套裝為泡棉包裝

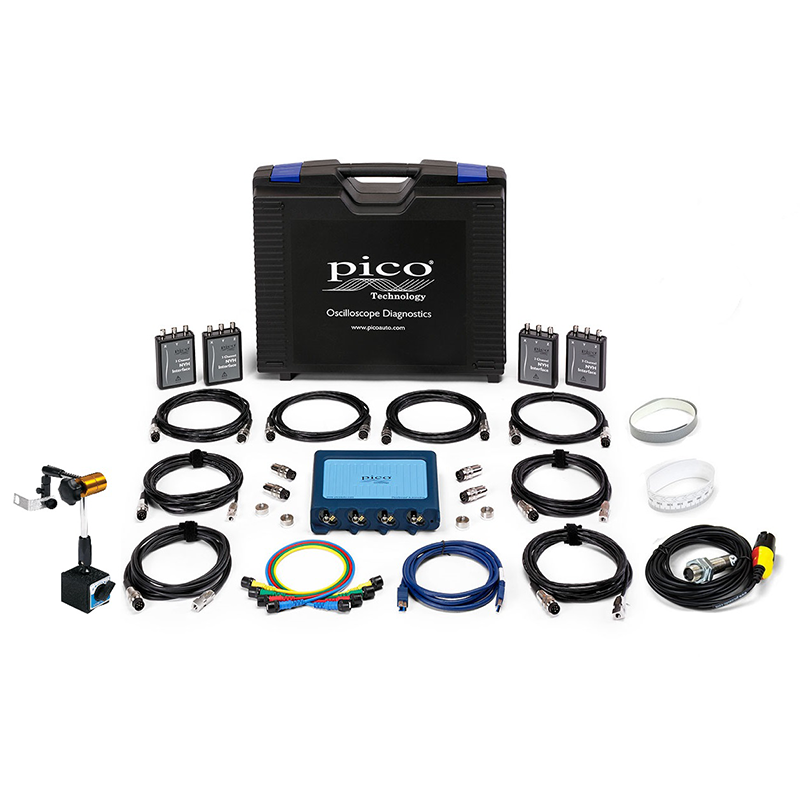

Pico NVH高級診斷套裝（包含Pico4425A）+傳動軸動平衡（型號：EP046） 包含：
  • 1 個 PicoScope4425A 示波器模塊
  • 1 條 USB 3.0 線
  • 4 個 NVH 接口盒
  • 4 個 HKTA143 MEMS 3 軸（XYZ）加速度計
  • 4 個 HKTA096 固定磁鐵
  • 4 個麥克風
  • 4 條 HKTA145 傳感器延長線纜
  • 1 個 PicoBNC+光學傳感器
  • 1 個光學傳感器固定磁座
  • 1 條反光帶
  • 1 條定向測量的卷尺
  • 1 條 BNC 至 BNC 線纜，0.5m 藍
  • 1 條 BNC 至 BNC 線纜，0.5m 紅
  • 1 條 BNC 至 BNC 線纜，0.5m 綠
  • 1 條 BNC 至 BNC 線纜，0.5m 黃
  • 手提箱
含稅價：46300元

EP046（工具箱）含稅價：49400元

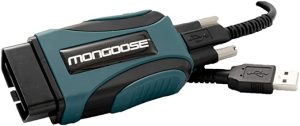

J2534 診斷連接線（Mongoose-Plus ISO/CAN3）
（型號：EP134）

此診斷線用于連接車輛OBD接口和NVH軟件，實時獲取發動機轉速和車速信號，以便分析振動階次。

含稅價：3900元
