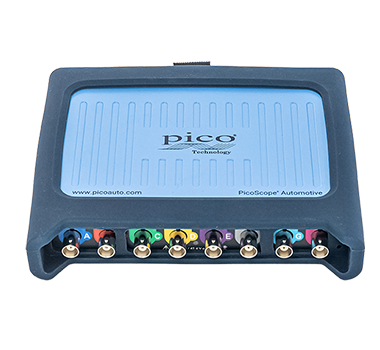

8通道汽車示波器
- 8個通道
- 12位分辨率
- 20MHz帶寬
- 256MS緩存
- 80MS/s采樣率
- 最大電壓輸入達 ±50 V
- 完全支持PicoScope汽車軟件和波形庫
- 所有的過濾和觸發
- SuperSpeed USB3.0
PicoScope 4823規格參數表
2、4還是8通道的PicoScope？
2和4通道的PicoScope 4225和4425是我們推薦大部分維修車間使用的產品。浮地設計、連接探測、200V輸入，讓它們非常耐用和易用。
對于做培訓、車輛設計和更復雜診斷的有經驗的示波器用戶，8通道的PicoScope 4823可能是個合適的選擇。沒有每個通道都需要接地的浮地設計，PicoScope 4823配置的是由自復位保險絲保護的共地輸入。這意味著你不需要每個通道都接地，要連接這么多個通道這確實是節省了不少時間。共地設計限制了4823的電壓輸入范圍最大到50V（保護電壓到100V），因此當測試感應式部件（如噴油嘴和初級點火）的電壓信號需要連接衰減器。
為什么你要買PicoScope 4823？
與任何其它測量系統相比，使用和信任 PicoScope 的授權和獨立維修人員更多，因為讓維修人員有能力、有信心，并支持他們快速找出大多數車輛的故障并進行修復。您買了PicoScope，您將從投資了25年的世界上最優質的診斷示波器上獲益，物超所值。
PicoScope 4823 是面向車輛和設備技術人員的優質 8 通道診斷示波器，不僅可規避同類產品面臨的各種問題和限制，還具有無與倫比的性能。當您使用 PicoScope 診斷示波器時，Pico 社區和資源可隨時為您提供服務。
8通道套裝的選擇？
如果你已經有了汽車示波器套裝，并且想讓你的套裝具備8通道的能力，你可以只購買一個4823主機。
你也可以自由選擇附件配置你自己的套裝，也可以選擇我們已經為你組合好的專業套裝。
無論你的應用和要求是什么，我們有一系列的附件和軟件，讓你強大到可以解決任何問題，包括電路的、壓力的、液壓的、時間相關的、通訊的、噪音和振動的等等。

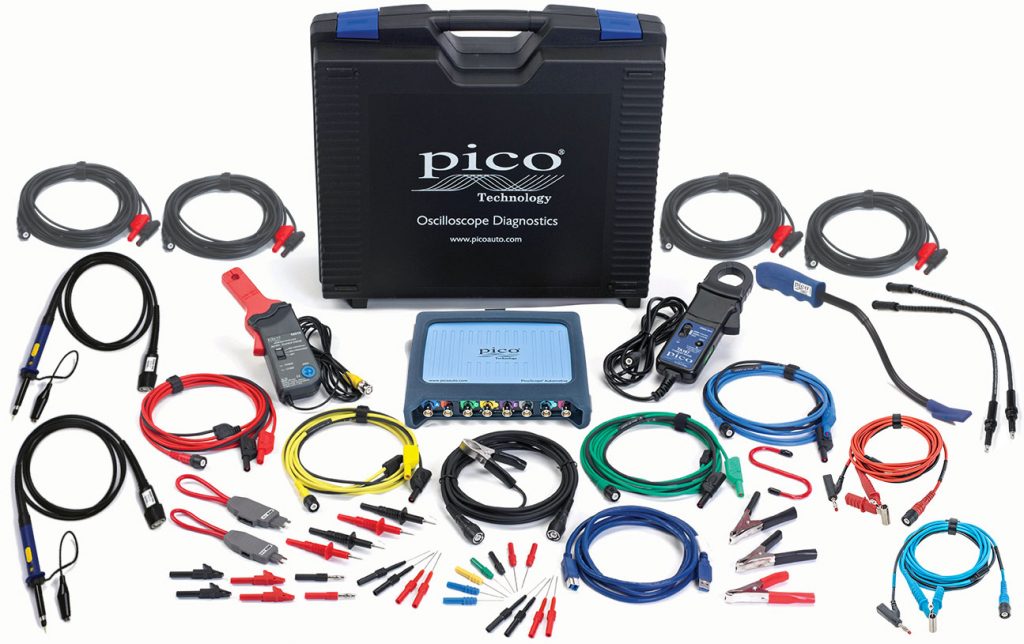

8通道標準套裝（型號：EP016）包含：
- 1個PicoScope 4823示波器模塊(EP028)
- 1個20A/60A 電流鉗（HKTA018）
- 1個200A/2000A電流鉗（HKTA167）
- 1根BNC至4mm測試線（藍色）(HKTA125)
- 1根BNC至4mm測試線（紅色）(HKTA126)
- 1根BNC至4mm測試線（綠色）(HKTA127)
- 1根BNC至4mm測試線（黃色）(HKTA128)
- 4根BNC至4mm測試線（黑色）
- 1套保險絲延長線(PP408)
- 2根次級點火拾取線
- 1個COP探頭（HKTA204）
- 1根BNC至BNC測試線（HKTA033）
- 2根COP點火延長線（PP399）
- 1根COP線圈組的接地線（HKTA106）
- 8根柔性刺針（紅）（HKTA162）
- 4根柔性刺針（黑）（HKTA161）
- 1盒刺針組（HKTA008）
- 2根萬用表探頭（黑）（HKTA001）
- 2根萬用表探頭（紅）（HKTA002）
- 4個小鱷魚夾（黑）（HKTA003）
- 4個小鱷魚夾（紅）（HKTA004）
含稅價：38500元/套
- 2個4mm接頭公母轉換適配器（黑）（HKTA016）
- 8個4mm接頭公母轉換適配器（紅）（HKTA017）
- 2個蓄電池夾子（紅）（HKTA157）
- 2個蓄電池夾子（黑）（HKTA158）
- 2個100MHz示波器探頭（HKTA375）
- 2個10:1 衰減器（HKTA197）
- 1個S形鉤
- 1根USB 3.0線
- 1個軟件U盤
- 手提工具箱
8通道專業套裝（型號EP037）包含：
1) 1個PicoScope 4823示波器模塊(EP028)
2) 1個20A/60A 電流鉗（HKTA018）
3) 1個200A/2000A電流鉗（HKTA167）
4) 1個30A電流鉗
5) 1根BNC至4mm測試線（藍色）（HKTA125）
6) 1根BNC至4mm測試線（紅色）（HKTA126）
7) 1根BNC至4mm測試線（綠色）（HKTA127）
8) 1根BNC至4mm測試線（黃色）（HKTA128）
9) 4根BNC至4mm測試線（黑色）
10) 1套6路引線套裝(新款)（PQ070）
11) 8根次級點火拾取線
12) 1套保險絲延長線(PP408)
13) 1個Maxi保險絲延長線（HKTA206）
14) 1個Jcase 保險絲延長線（HKTA168）
15) 1套COP火花塞延長線（PP400）
16) 1個COP探頭（HKTA204）
17) 1根BNC至BNC測試線（HKTA033）
18) 2個100MHz示波器探頭（HKTA375）
19) 4個10:1衰減器（HKTA197）
20) 8根柔性刺針（紅）（HKTA162）
21) 8根柔性刺針（黑）（HKTA161）
22) 1盒刺針組（HKTA008）
23) 2根萬用表探頭（黑）（HKTA001）
24) 2根萬用表探頭（紅）（HKTA002）
25) 2個小鱷魚夾（黑）（HKTA003）
26) 2個小鱷魚夾（紅）（HKTA004）
含稅價：56600元/套
27) 2個大鱷魚夾（黑）（HKTA005）
28) 2個大鱷魚夾（紅）（HKTA006）
29) 8個4mm接頭公母轉換適配器（紅）（HKTA017）
30) 2個蓄電池夾子（紅）（HKTA157）
31) 4個蓄電池夾子（黑）（HKTA158）
32) 2個S形鉤
33) 1根USB 3.0線（HKTA155）
34) 1根USB 2.0線4.5米（MI121）
35) 1根超聲波泊車傳感器探頭（HKTA329）
36) 1根無鑰匙進入系統激活信號探頭（HKTA330）
37) 1個軟件U盤
38) 手提工具箱
共地 vs 浮地
2和4通道汽車示波器的特點是輸入通道是浮地的——這是一個獨特的技術，保證了安全和低噪聲測試，甚至在任何輸入端都不接地的情況下。 相反，4823是共地的，即其中一個通道接了地，其它通道都接地了。 4823與電腦連接的USB接口的地跟BNC接頭外圍的地相連接。以便最大限度減小對其它連接到電腦上的解碼器和其它設備的風險，4823輸入端內置有特殊的（自復位）保護保險絲，在接地被錯誤連接的情況上限制任何不期待的電流。任意波形和信號發生器

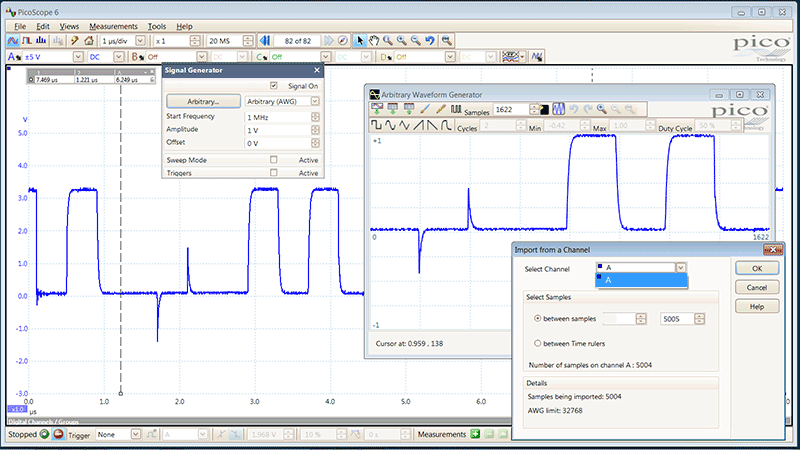

PicoScope 4823內置有一個低電壓的信號發生器（正弦、方波、三角波、DC水平和其它）和任何波形發生器。它的輸出電壓范圍是±2V，所以對于車間很多應用還需要一個外部的放大器。
除了設置水平、偏移和頻率的基本控件，更高級的控件還允許您掃描一系列頻率。
14位80MS/s的任何波形發生器（AWG）可以用來模擬低電壓信號。內置的AWG編輯器可以創建和編輯AWG波形，也可以從示波器波形上導入，或從電子表格上加載。
