該測試的目的是根據曲軸位置 (CKP) 傳感器信號計算出的曲軸轉速變化來檢查混動汽車內燃機 (ICE) 內氣缸的相對壓縮。
警告
該測試涉及到具有以下條件的高壓電氣系統：
- 能夠造成致命電擊的高壓組件和電纜。
- 儲存的電能有可能引起爆炸或火災。
- 即使在關閉時仍可能保持危險電壓的組件。
- 可能影響心臟起搏器等醫療設備。
請參閱制造商提供車輛的特定信息來源，以確定您需要采取哪些預防措施以防止危險。
只有接受過“合格電工”等適當類型的特定培訓并持有有效認證的合格技術人員才能執行此測試。
如何進行測試
- 使用車輛制造商的數據找出 CKP 傳感器輸出電路和 CKP 傳感器的信號盤齒數。

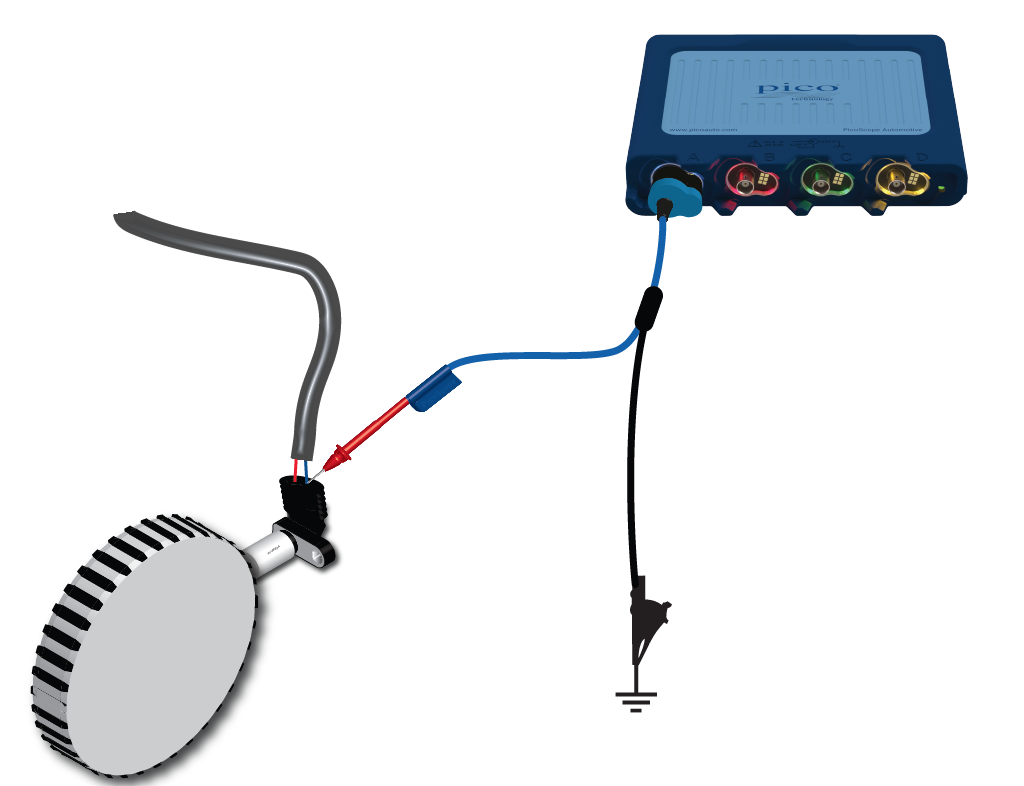

- 連接一條 BNC 標準測試線到示波器?A通道?，測試線彩色接頭接在 CKP 傳感器輸出電路上，黑色接頭搭鐵。
- 禁用燃油噴射系統以防止發動機啟動。
- 最小化此幫助頁面，您會看到?PicoScope軟件界面?加載了一個示例波形，而且預設好了軟件以便您采集波形。
- 點擊“開始”?，開始觀察實時讀數。
- 將車輛進入 READY 模式，等待內燃機開始工作。
- 一旦采集到信號，示波器?會自動停止捕獲。
- 使用?波形緩沖區、?放大?以及?測量?等工具來觀察和分析波形。

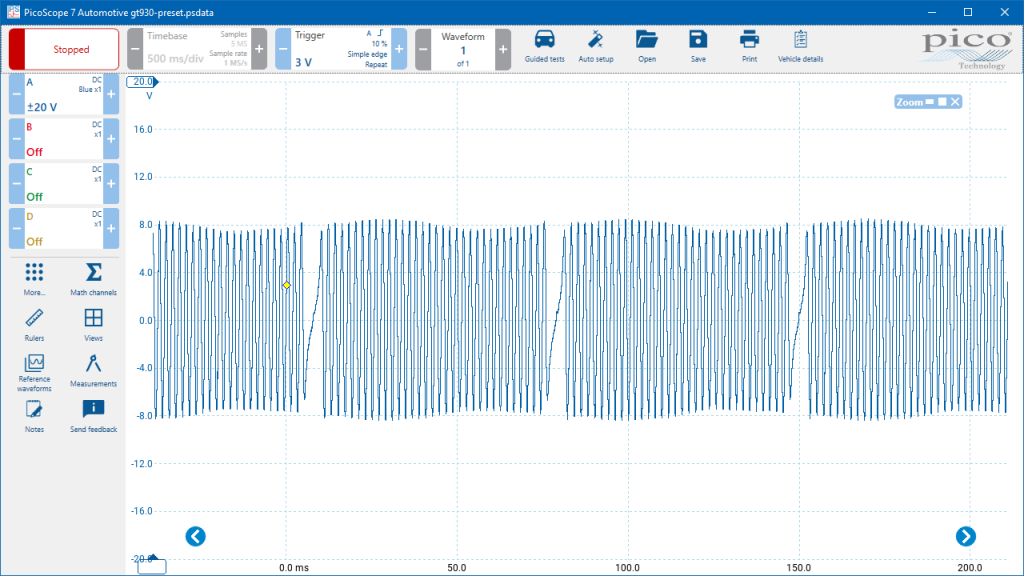

示例波形
波形注意點
這個波形有以下特征:
- A通道：顯示為感應式曲軸傳感器波形（該測試同樣適用于霍爾式曲軸傳感器）。
- CKP 傳感器的輸出隨著曲軸轉速的變化而變化，在更高的曲軸轉速下信號波形振幅和振蕩頻率都更高（霍爾效應式曲軸傳感器僅有振蕩頻率會發生變化）。
- 波形中存在周期性間隙，這指示著時序參考點的位置。
- 每個周期（相鄰間隙）之間有 34 個波峰（或波谷），表示信號盤齒數為 34。間隙是由 2 個缺失的齒引起的，因此這輛車的總齒數為 36。
波形庫
在?波形庫?添加通道的下拉菜單中選擇?Crankshaft sensor (Inductive)。
更多信息
通常，在傳統 ICE 內測試相對壓縮時，我們會查看施加在 12 V 蓄電池上的電氣負載（電壓或電流），因?yàn)楫?dāng)氣缸進入和退出壓縮沖程時起動電機的扭矩會發生變化。
混合動力汽車（即全混合動力汽車，與輕度混合動力汽車相反）是通過連接到 ICE 曲軸的高壓 (HV) 電機 (MG) 來起動發動機的。測量這些車輛電機的電氣負載是不安全且具有高度干擾性的。然而，隨著發動機氣缸進入和退出壓縮階段，發動機轉速分別會降低和增加，我們可以使用 CKP 傳感器安全且非侵入式地得到起動速度，從而測試相對壓縮。
計算起動轉速以可視化相對壓縮
在?PicoScope軟件的?數學通道?功能里，有一個內置的 Crank 函數，可以用來將 CKP 傳感器輸出信號繪制出發動機起動轉速曲線：
Crank 函數功能需要用到總齒數，即在補償缺齒（缺齒作為計時參考點）后，曲軸一整圈內通過的齒數。通常發動機的齒數為 36 或 60，分別提供 10（360 度/36）或 6（360 度/60）度的曲曲軸轉角。
通常曲軸每轉一圈就會去除兩個連續的齒，以提供正時參考標記。因此，如果物理計數齒數（例如圍繞飛輪圓周），您需要將兩個缺失的齒添加到物理計數中以獲得 Crank 功能所需的總齒數。
查詢車輛制造商的技術信息以獲得總齒數。
或者，您可以使用?PicoScope軟件?測量功能里的上升（或下降）沿計數進行測量，可以計算出實際牙齒數量。然后您需要添加缺齒數以補償實際齒數。

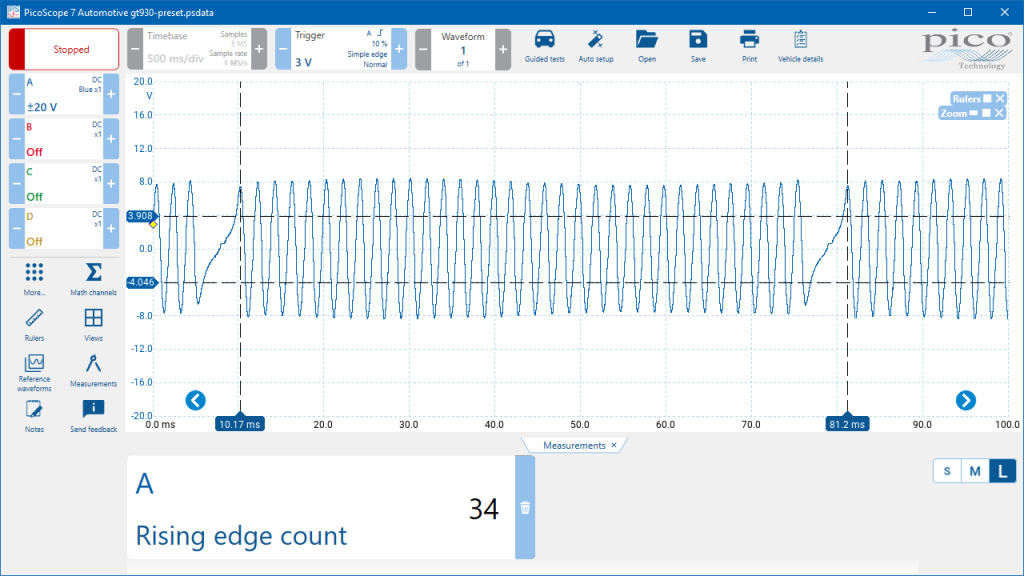

使用?測量功能?里的上升沿計數算出信號盤齒數

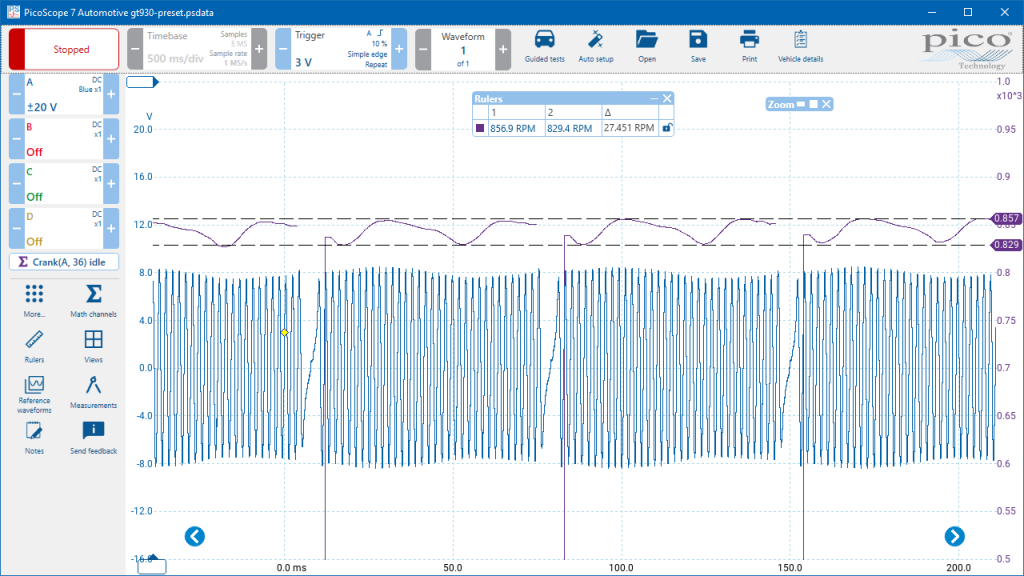

使用?數學通道?里的 Crank 函數繪制曲軸轉速曲線
上升沿計數的使用，請按照下列步驟操作：
- 點擊?測量功能。
- 選擇 A 通道為測量源信號。
- 選擇上升沿計數功能。
- 在測量視圖中單擊上升沿計數，會彈出詳細設置選項的窗口。
- 選擇使用標尺，并且在標尺間測量。
- 拖出兩個時間標尺放置在兩個連續的參考標記間隙后的第一個峰值處（如上圖所示）。
- 拖出兩個信號標尺放置在 CKP 信號波形中心線上方和下方大致相等的高度（如上圖所示）。
- 退出上升沿計數選項對話框。
顯示的上升沿計數 34 等于物理齒數。在我們的示例中，曲軸每轉一圈有兩個缺失的齒，因此在物理齒數上增加兩個，總齒數為 36。
正確輸入總齒數和通道后，數學通道?Crank 功能將顯示曲軸轉速曲線（參見上面的示例）。
電機將以比傳統 12 V 起動系統高得多的速度來起動 ICE：在上面的示例中，計算出發動機轉速約為 840 RPM?？雌饋?lái)發動機在怠速運轉，事實并非如此，它只是比傳統 ICE 的起動速度更快。
數學通道?Crank 函數表明信號波形的波峰和波谷在幾個循環周期中應該是保持一致的。如果某個或多個峰值低于相鄰峰值，則可能存在壓縮問題，需要進一步調查。
請注意，當 CKP 傳感器信號通過參考位置時，數學通道?Crank 函數（發動機轉速曲線）出現向下的尖峰。這是正?，F(xiàn)象，是由于曲軸轉速的計算方式造成的。 出于此測試的目的，可以忽略這些向下的尖峰。
