該測試的目的是使用非侵入式 COP 探頭測量信號來確認純電動汽車和混合動力汽車上高頻組件、快速開關組件的運行情況。
警告
該測試涉及到具有以下條件的高壓電氣系統：
- 能夠造成致命電擊的高壓組件和電纜。
- 儲存的電能有可能引起爆炸或火災。
- 即使在關閉時仍可能保持危險電壓的組件。
- 可能影響心臟起搏器等醫療設備。
請參閱制造商提供車輛的特定信息來源，以確定您需要采取哪些預防措施以防止危險。
只有接受過“合格電工”等適當類型的特定培訓并持有有效認證的合格技術人員才能執行此測試。
如何進行測試
- 如果高壓系統的任何部分或組件暴露在外面，請勿繼續進行測試。

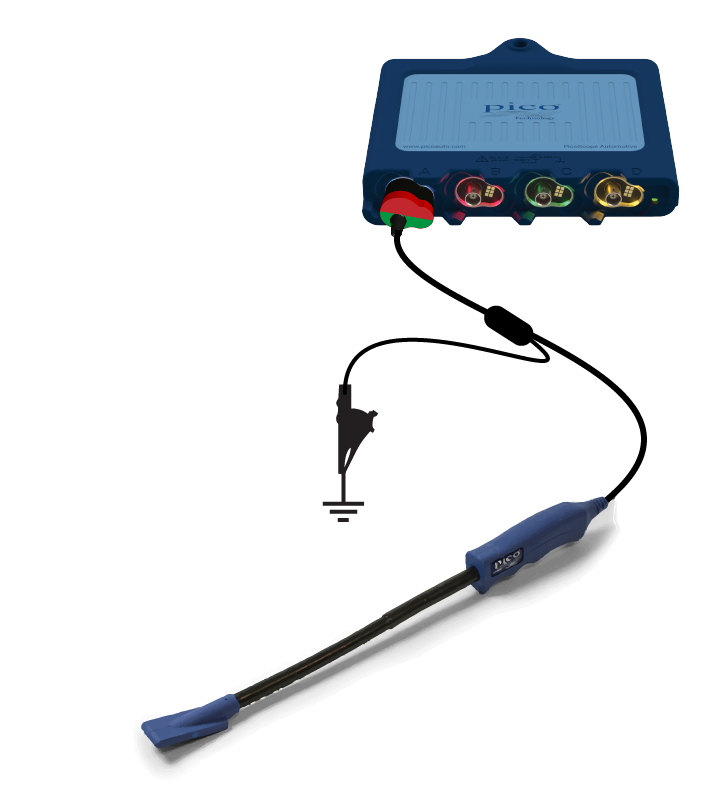

- 連接 COP 探頭到?示波器?A通道。
- 最小化此幫助頁面，您會看到?PicoScope軟件界面?加載了一個示例波形，而且預設好了軟件以便您采集波形。
- 控制并激活您要測量的系統或組件。
- 點擊“開始”?，開始觀察實時讀數。
- 安全操縱 COP 探頭，并將其放置在待測的系統和組件上。
- 如果需要的話，您可以調整?A通道?量程。
- 采集到波形后，?“停止”?示波器運行。
- 使用?波形緩沖區、?放大?以及?測量?等工具來觀察和分析波形。

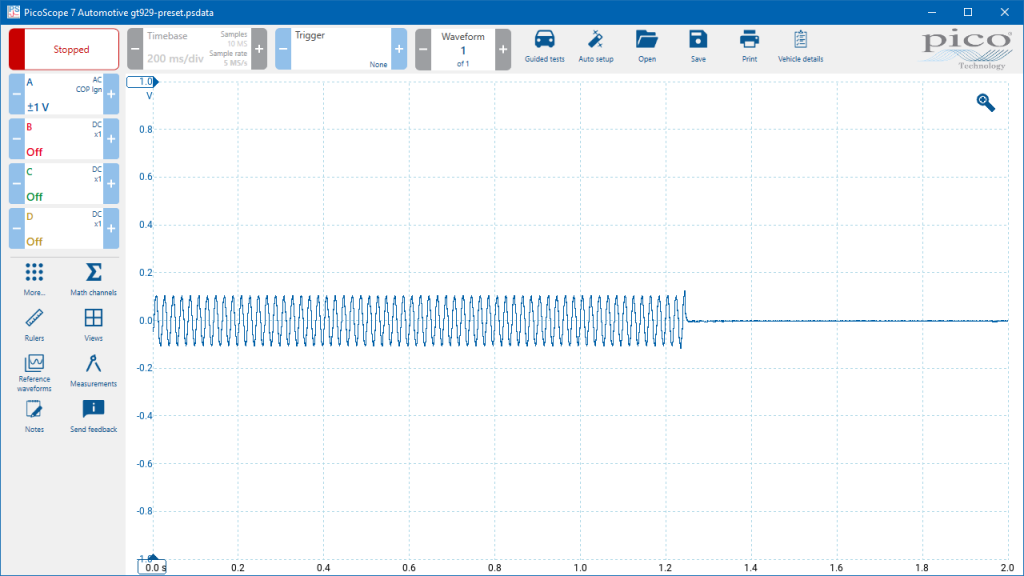

示例波形
波形注意點
這個波形有以下特征:
- 當電動汽車從供電設備 (EVSE) 接收充電時，將 COP 探頭放置在 Type 2 類別充電器至汽車充電口的外殼上，可以檢測到以 50 Hz 振蕩的信號波形。
- 在大約 1.25 s 處，充電停止，振蕩波形消失。
波形庫
在?波形庫?添加通道的下拉菜單中選擇?COP and Signal Probe output voltage。
更多信息
在示例波形中，COP 探頭檢測 EVSE 和車載充電機 (OBC) 之間電路中的振蕩交流電，該交流電之后將整流為用于高壓 (HV) 充電的直流電。因此，COP 探頭可以提供一種安全方便且快速的檢查方法，用于確認從 EVSE 到車輛的電荷傳輸。
COP 探頭可用于確認其他具有高頻或開關電壓特性的電路是否存在電荷流動。
使用 COP 探頭進行測量時，沒出現波形并不能代表沒有電壓或電流（很可能是因?yàn)榻M件或電纜屏蔽得非常好，探頭無法檢測到它們）； COP 探頭只能用于已知存在電壓或電流的場景。
COP 探頭無法檢測恒定的直流電壓或電流，無論是高壓組件還是其他地方。
始終確保 COP 探頭及其線纜不在暴露的高壓電路、高壓組件下使用，并且遠離旋轉組件（無論是否移動）。
免責聲明
此幫助主題如有更改，不另行通知。所包含的信息經過仔細檢查并認為是正確的。此信息是我們研究和檢測的一個例子，并不是固定的程序。對于不正確之處，Pico Technology不負任何責任。每個車輛都會不一樣，且要求唯一的測試設置。
