該測試的目的是檢查空調 (HVAC) 壓縮機及其電機速度控制電路所消耗的電流。
警告
該測試涉及到具有以下條件的高壓電氣系統：
- 能夠造成致命電擊的高壓組件和電纜。
- 儲存的電能有可能引起爆炸或火災。
- 即使在關閉時仍可能保持危險電壓的組件。
- 可能影響心臟起搏器等醫療設備。
請參閱制造商提供車輛的特定信息來源，以確定您需要采取哪些預防措施以防止危險。
只有接受過“合格電工”等適當類型的特定培訓并持有有效認證的合格技術人員才能執行此測試。
如何進行測試

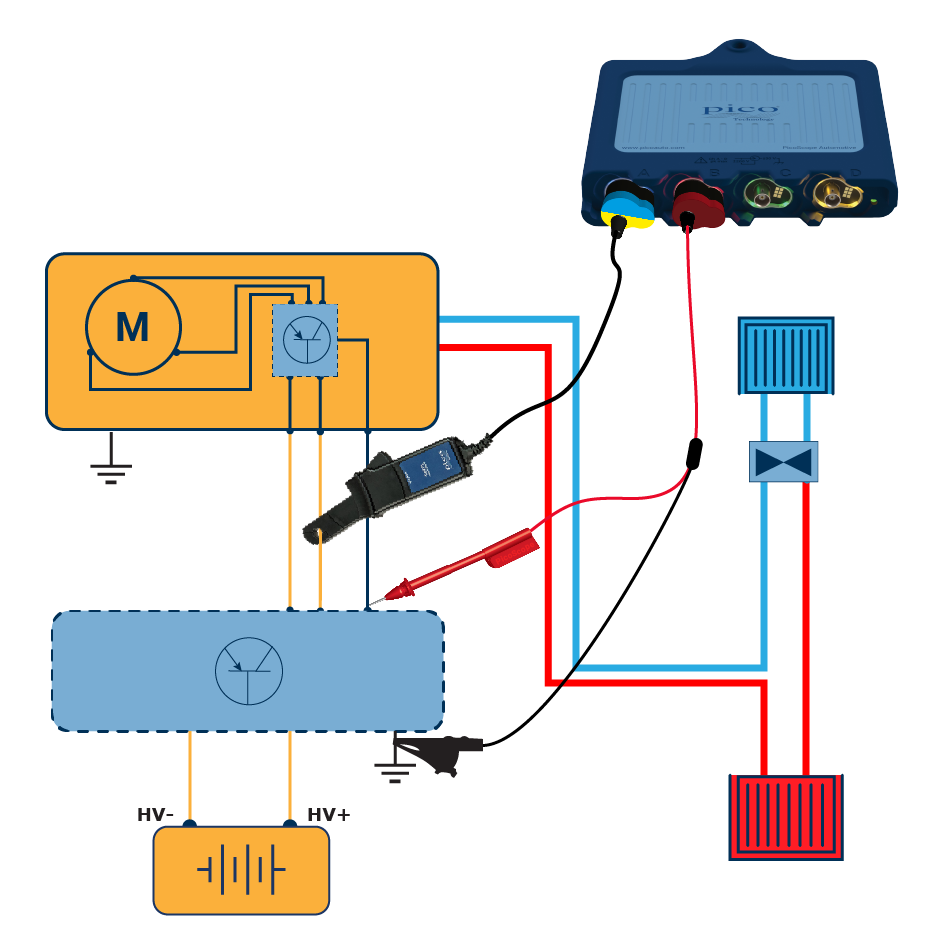

- 使用車輛制造商的數據找出空調壓縮機的高壓電源線及其速度控制電路。
- 連接一個 2000 A 大量程電流鉗到?示波器?A通道，將電流鉗鉗口夾在空調壓縮機的高壓線上。
- 連接一條 BNC 標準測試線到?示波器?B通道，測試線彩色接頭（正極）接到壓縮機速度控制信號線上，黑色接頭（負極）搭鐵。
- 最小化此幫助頁面，您會看到?PicoScope軟件界面?加載了一個示例波形，而且預設好了軟件以便您采集波形。
- 點擊“開始”?，開始觀察實時數據。
- 啟動車輛并將車廂內空調溫度設置為低溫，模式設置為除霧。
- 采集到波形后，“停止”?示波器運行。
- 使用?波形緩沖區、?放大?以及?測量?等工具來觀察和分析波形。
請注意
電流鉗需要面對正確的方向，鉗口上有一個箭頭，錯誤的連接會導致反向的波形圖。

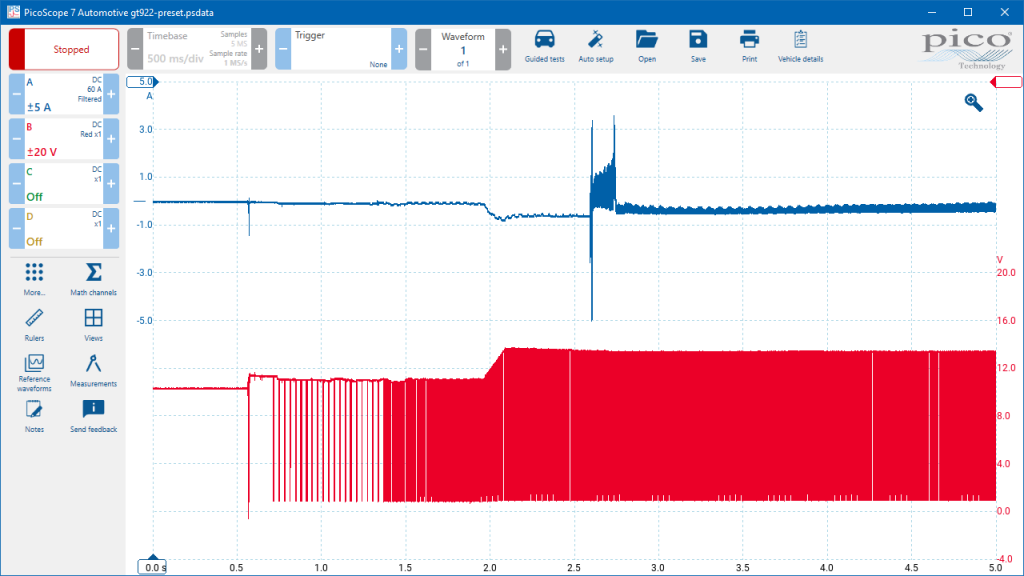

示例波形
波形注意點
這個波形有以下特征:
- 示例波形中，壓縮機電機是通過控制單元和壓縮機之間的 LIN 總線進行通信控制的 (B通道)。
- 剛開始時電流為 0 A (A通道)，沒有電流流過壓縮機電機。此時 LIN 總線是通電的（可能是因為開啟車門喚醒了 HVAC 控制單元），但沒有通信。
- LIN 總線通信在點火開關打開時開啟。
- 當車輛進入啟動就緒模式并且高壓繼電器/接觸器已閉合時，壓縮機開始有電流流動。
波形庫
在?波形庫?添加通道的下拉菜單中選擇?HV HVAC compressor current?或?HV HVAC compressor speed control signal。
更多信息
傳統的內燃機 (ICE) 車輛使用皮帶和皮帶輪系統從發動機曲軸獲取動力，并驅動 HVAC 系統壓縮機以冷卻機艙。碳氫化合物燃燒時發動機產生的熱量傳遞到冷卻劑中，然后通過加熱器矩陣循環以加熱機艙。
對于混合動力汽車，內燃機并不是一直在運行，而在純電動汽車中則根本沒有內燃機。因此這些車輛需要使用高壓電來驅動 HVAC 系統以控制車廂溫度。
使用高壓電意味著可以將壓縮機電機電流保持在較低水平（相對于需要相同電機功率輸出的較低電壓系統而言），并且熱損失將減少。這使得高壓驅動的 HVAC 壓縮機成為控制車廂溫度的有效方式。
一些汽車制造商將 HVAC 壓縮機用作功能齊全的熱泵，既可以冷卻又可以加熱機艙。這些系統通過將熱的、壓縮的制冷劑氣體的流動切換到車廂內的冷凝器來加熱車廂，而不是在車輛前部。
其他系統使用正溫度系數 (PTC) 電阻加熱器來加熱機艙。然而，這些系統會消耗車輛高壓系統大量電力，并且會顯著影響高壓電池的續航里程。
在某些車輛中，HVAC 系統在幫助冷卻和調節高壓電池、電機溫度等方面發揮著重要作用。
在上面的示例波形中，壓縮機電機控制是通過 HVAC 控制單元的 LIN 總線通信實現的。該布置允許將命令信號發送到壓縮機，并將電機速度（或位置）反饋信號返回到同一條線路上的 HVAC 控制單元。其他車輛制造商可能會使用其他方式來發送壓縮機速度信號以及接收有關實際速度的反饋信號。
盡管無法直接從波形中獲得實際電機速度，但?PicoScope軟件?的串行譯碼功能可用于檢查高壓控制單元和壓縮機之間的通信。
對配備高壓壓縮機的車輛進行日常維護和維修時需要格外小心：在這些 HVAC 系統中必須使用制造商特定的不導電油，因為可能會與高壓部件接觸。不正確的油可能會導致車輛損壞，通過絕緣擊穿（在高壓系統和車輛底盤接地之間）甚至可能導致死亡。請始終參考車輛制造商的技術信息，以找到適合車輛的機油。
免責聲明
此幫助主題如有更改，不另行通知。所包含的信息經過仔細檢查并認為是正確的。此信息是我們研究和檢測的一個例子，并不是固定的程序。對于不正確之處，Pico Technology不負任何責任。每個車輛都會不一樣，且要求唯一的測試設置。
