該測試的目的是檢查 CAN 總線通訊是否會受到來自高頻、快速開關、高壓系統和組件的電磁干擾 (EMI)，該測試使用數學通道來確認 CAN 高 (CAN-H) 和 CAN 低 (CAN-L) 之間的差分信號在 EMI 存在時是否保持不變。
警告
該測試涉及到具有以下條件的高壓電氣系統：
- 能夠造成致命電擊的高壓組件和電纜。
- 儲存的電能有可能引起爆炸或火災。
- 即使在關閉時仍可能保持危險電壓的組件。
- 可能影響心臟起搏器等醫療設備。
請參閱制造商提供車輛的特定信息來源，以確定您需要采取哪些預防措施以防止危險。
只有接受過“合格電工”等適當類型的特定培訓并持有有效認證的合格技術人員才能執行此測試。
如何進行測試

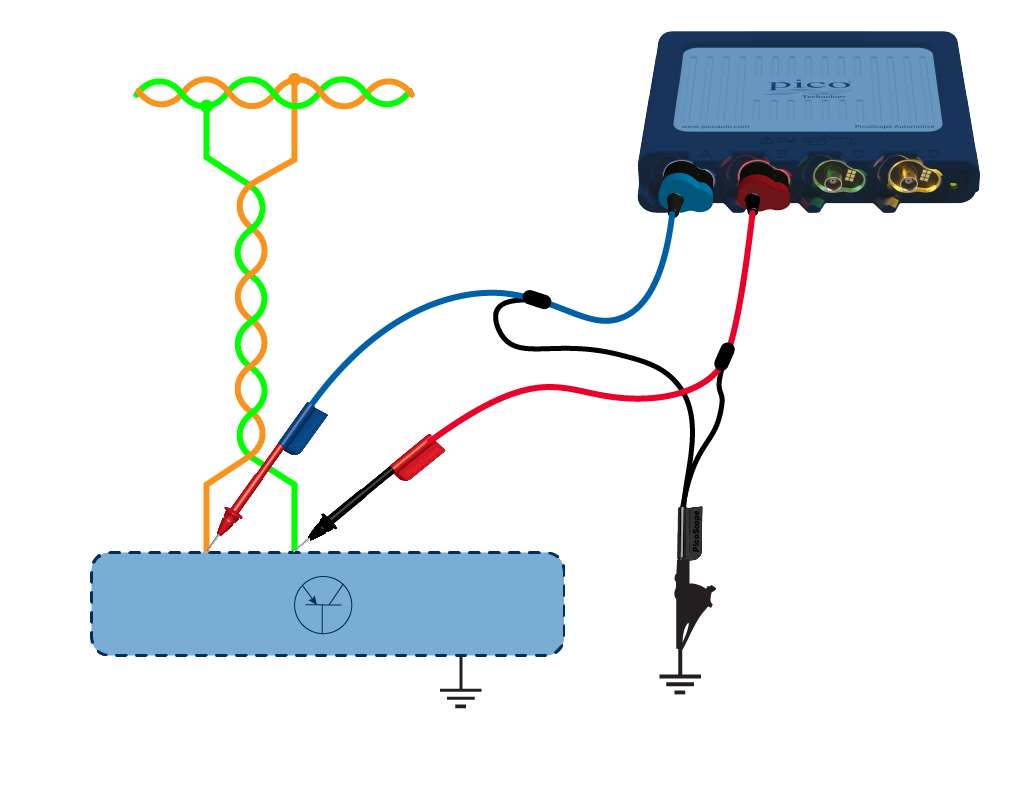

- 使用汽車技術手冊，找到車輛DLC(診斷連接器)的16針腳插頭。在CAN網絡易連接的地方找到CAN-H和CAN-L的針腳。(通常在網絡上的每個ECU的多路接頭上。)
- 連接一條BNC測試線到?示波器?A通道，連接一個后背刺針到測試線彩色接頭（正極）上。再用刺針背刺車輛DLC的針腳 6 ，黑色接頭連接到車輛的蓄電池負極或底盤良好的接地上搭鐵。
- 連接一條BNC測試線到?示波器?B通道，連接一個后背刺針到測試線彩色接頭（正極）上。再用刺針背刺車輛DLC的針腳 14 ，黑色接頭連接到車輛的蓄電池負極或底盤良好的接地上搭鐵。
- 最小化此幫助頁面，您會看到?PicoScope軟件界面?加載了一個示例波形，而且預設好了軟件以便您采集波形。
- PicoScope軟件?還設置好了串行解碼功能，當您開始捕獲波形時，會顯示您所測試波形的譯碼數據。
- 點擊“開始”?，開始觀察實時數據。
- 打開點火開關。
- 采集到波形后，“停止”?示波器運行。
- 關閉點火開關。
- 使用?波形緩沖區、?放大?以及?測量?等工具來觀察和分析波形。

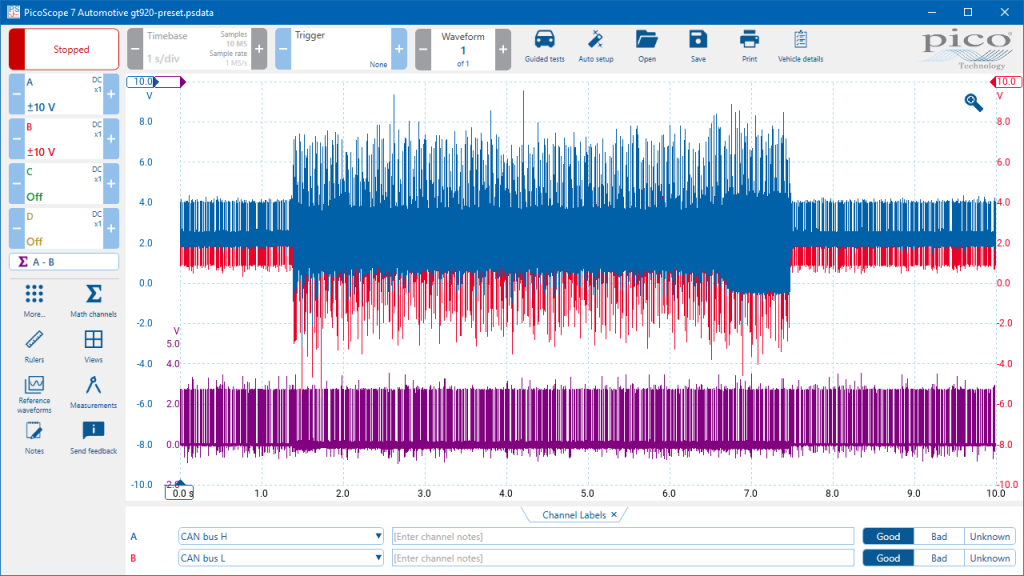

示例波形
波形注意點
這個波形有以下特征:
- 通常情況下，CAN-L 和 CAN-H 兩個信號互為鏡像。
- 沒有電磁干擾時，CAN-L 波形在 2.5 V 和 1.5 V切換變化，CAN-H 波形在 2.5 V 和 3.5 V切換變化。
- 數學通道 A – B 是 CAN-H 和 CAN-L 的差分電壓值，表明總線的邏輯狀態。
- 電磁干擾（EMI）會對 CAN-H 和 CAN-L 線路造成較大干擾。但是數學通道顯示兩者之間的差分信號以及網絡通信將保持不變。
- 在 CAN-H 或 CAN-L 受到顯著 EMI 影響時，CAN-H 和 CAN-L 串行解碼將失敗，但是卻可以成功地對 A – B 數學通道進行譯碼。
波形庫
在?波形庫?添加通道的下拉菜單中選擇?CAN bus H?或?CAN bus L。
更多信息
CAN bus是一個串行通訊系統，被用于很多車輛上連接各個系統和傳感器，代替?zhèn)鹘y(tǒng)的多線線纜束。
CAN是Controller Area Network（控制器局域網絡）的縮寫。它在轎車和商用車上越來越普遍。它的優勢包括：明顯地減少重量、可靠、易于制造，并為車載診斷提供選項。它的劣勢包括：增加了成本，且服務維修車輛時需要一些專業知識。
CAN 總線提供控制單元之間的串行通信。例如，動力系統 CAN 總線允許 ABS 控制單元同時向發動機控制模塊 (ECM)、變速箱控制模塊 (TCM)、儀表盤 (IC) 和輔助約束系統 (SRS) 傳送含有車輪速度數據的消息。
在CAN總線上，利用CAN_H和CAN_L兩根線上的電位差來表示CAN信號。CAN總線上的電位差分為顯性電平和隱性電平。其中顯性電平為邏輯0，隱性電平為邏輯1。
CAN總線的心臟是CAN控制器。它通過CAN-H和CAN-L線纜連接到CAN網絡上的所有部件（節點）上。信號是差分的：每條CAN線參考另一條CAN線，而不是參考車輛接地。在電子噪音干擾環境中如車輛，CAN總線具有很好的噪音抑制。
CAN控制器將CPU傳來的信號轉換為邏輯電平（即邏輯0-顯性電平或者邏輯1-隱性電平）。CAN發射器接收邏輯電平之后，再將其轉換為差分電平輸出到CAN總線上。
CAN接收器將CAN_H 和 CAN_L 線上傳來的差分電平轉換為邏輯電平輸出到CAN控制器，CAN控制器再把該邏輯電平轉化為相應的信號發送到CPU上。
CAN總線的報文幀共分為數據幀、遠程幀、錯誤幀、過載幀和幀間隔5種類型。
數據幀是使用最多的幀，它由7個不同的位場組成：幀起始、仲裁場、控制場、CRC場、應答場、幀結尾。其中根據仲裁段ID碼長度的不同，分為標準幀和擴展幀。
每個網絡節點具有唯一的標識符。因?yàn)榭偩€上的ECU是并聯的，所有節點一直看得到所有的數據。節點只有檢測到它自己的標識符時才作出回應。例如，當ABS ECU發送指令來激活A(yù)BS單元，ABS單元相應地作出回應，但網絡的其余部分忽視這個指令。每個節點都可以從網絡上被斷開，但不會影響其它的節點。
因?yàn)楹芏嗖煌钠嚥考赡芄蚕硗瑯拥目偩€硬件，將可用的CAN總線帶寬優先分配給最安全關鍵的系統是很重要的。節點通常會被分配不同的優先級。例如，發動機控制、剎車和氣囊在安全角度上來看是最重要的，用于激活這些系統的命令優先級被賦予最高（1），它們會在較為沒那么關鍵的系統之前工作。音頻和導航設備通常是中級（2）優先級，而簡單的燈光激活被賦予最低優先級（3）。一個被稱為仲裁的過程決定所有信息的優先級。實際上，對用戶來講，所有動作都是即刻的。
大多數汽車CAN網絡的工作速度是250 kB/s 或 500 kB/s,盡管系統的工作速度可達 1 MHz。最新的汽車上使用多達3個獨立的CAN網絡，通常它們的速度都不一樣，它們被網關連接在一起。例如，發動機管理功能可能用速度為500 kB/s的高速總線，底盤系統用速度為250 kB/s 的CAN總線。管家功能如燈光、ICE、衛星導航和鏡子用單獨的低速的、單線的LIN總線。三個網絡中的任一個網絡上的數據，其它兩個網絡通過網關都可以看到，例如：變速器可從發動機管理系統獲得數據，反之亦然。
在同一條CAN線上，所有節點的通信速度（位速率）必須相同，如果兩條不同通信速度總線上的節點想要實現信息交互，必須通過網關。例如：汽車上一般有兩條CAN總線：500kbps的驅動系統CAN總線和125kbps的舒適系統CAN總線，如果驅動系統CAN總線上的發動機節點要把自己的轉速信息發送給舒適系統CAN總線上的轉速表節點，那么這兩條總線必須通過網關相連。
CAN bus 在現代汽車上逐漸普遍，并會更加普遍，因?yàn)榧夹g(shù)成熟和成本下降。
通過檢測CAN信號的原因是：OBD指示哪里有一個CAN故障，或者懷疑一個CAN節點（ECU）有故障檢測它的CAN連接。應該查閱汽車制造廠手冊，獲知精確的波形參數。
記?。壕W(wǎng)絡上很多數據都是極其關乎安全的，所以不要使用刺針刺破CAN線纜的絕緣層!
關于CAN總線串行譯碼的其他內容：
