該測試的目的是在檢查車輛減速時再生回收能量給高壓 (HV) 電池充電的情況，僅在可以安全接觸高壓直流電纜的情況下進行此測試。
警告
該測試涉及到具有以下條件的高壓電氣系統：
- 能夠造成致命電擊的高壓組件和電纜。
- 儲存的電能有可能引起爆炸或火災。
- 即使在關閉時仍可能保持危險電壓的組件。
- 可能影響心臟起搏器等醫療設備。
請參閱制造商提供車輛的特定信息來源，以確定您需要采取哪些預防措施以防止危險。
只有接受過“合格電工”等適當類型的特定培訓并持有有效認證的合格技術人員才能執行此測試。
如何進行測試
- 使用車輛制造商的數據找出制動踏板和加速踏板傳感器信號線，以及從高壓電池連接到電機逆變器的高壓直流電纜。
- 如果從高壓電池連接到電機逆變器的高壓直流電纜無法安全地連接，則停止該測試。
- 連接一條 BNC 標準測試線到?示波器?A通道，測試線彩色接頭（正極）接到制動踏板信號線上，黑色接頭（負極）搭鐵。
- 連接一條 BNC 標準測試線到?示波器?B通道，測試線彩色接頭（正極）接到油門踏板信號線上，黑色接頭（負極）搭鐵。
- 連接一個 2000 A 大量程電流鉗到?示波器?C通道，將電流鉗鉗口夾在高壓電池到電機逆變器的高壓直流電纜上。
- 最小化此幫助頁面，您會看到?PicoScope軟件界面?加載了一個示例波形，而且預設好了軟件以便您采集波形。
- 點擊“開始”?，開始觀察實時數據。
- 讓乘客操作?PicoScope軟件?，并讓司機遵守當?shù)氐鸟{駛法規，進行路試。
- 采集到波形后，“停止”?示波器運行。
- 使用?波形緩沖區、?放大?以及?測量?等工具來觀察和分析波形。
請注意
電流鉗需要面對正確的方向，鉗口上有一個箭頭，錯誤的連接會導致反向的波形圖。

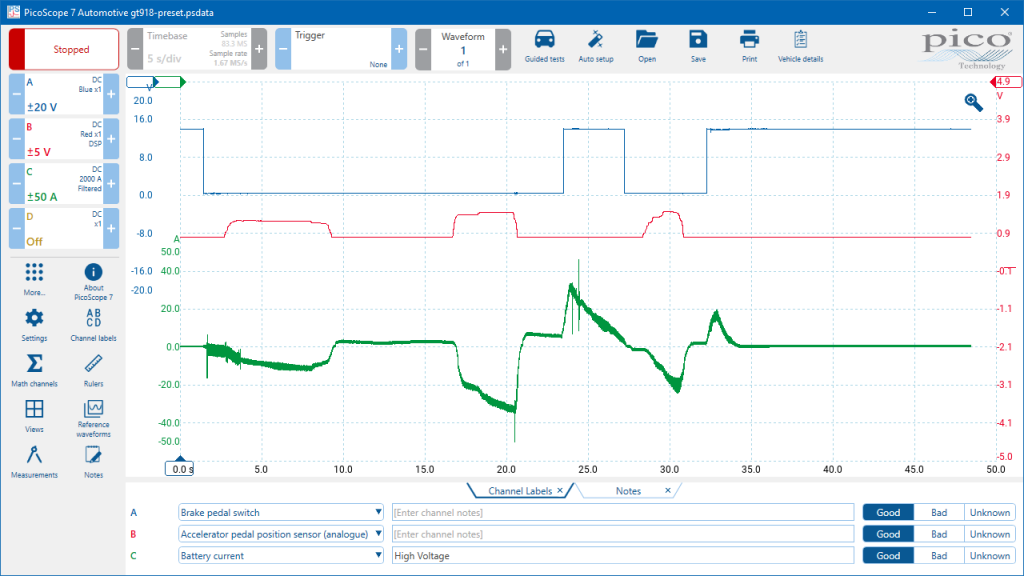

示例波形
波形注意點
這個波形有以下特征:
- 開始運行示波器后，踩下制動踏板到底時，信號電壓 (A通道) 約為 12 V。
- 第一次松開制動踏板且沒有踩下油門踏板時，電機開始驅動車輛前進并且從高壓電池中汲取電流 (C通道)。
- 當駕駛員踩下油門踏板時 (B通道)，電機從高壓電池中汲取更多的電流 (C通道) 以增加車速。
- 當駕駛員松開油門踏板時，即使沒有踩下制動踏板，也會通過再生制動將一些電流回收到高壓（HV）電池。
- 當油門踏板完全踩下時，電機會從高壓電池中汲取更大的電流，以實現更大的車輛加速。
- 當駕駛員在較高車速松開油門踏板時，車輛滑行過程中通過再生制動回收到高壓電池的電流會更大。
- 當駕駛員在最高車輛踩下制動踏板時，回收到高壓電池的電流最大，隨著車輛速度降低，回收電流也逐漸減小。
- 最后，在持續踩下車輛制動踏板的情況下，車輛回到停止?fàn)顟B(tài)，沒有電流流入或流出高壓電池。
波形庫
在?波形庫?添加通道的下拉菜單中選擇?Brake pedal switch?或?Accelerator pedal position sensor (analogue)?或?HV inverter DC output current。
更多信息
減速期間的再生制動回收對于新能源車?yán)m(xù)航里程的提高至關重要，增加的續航里程很大程度上取決于路況和駕駛員的駕駛風格。
該過程將電動汽車電機作為發電機：電機（充當發電機時）在不需要加速的情況下保持與驅動輪嚙合，從而將車輛的動能轉化為儲存在電池中的勢能。電機的接合會對車輛產生阻力并導致其減速，因此稱為再生制動。
不同車輛的加速踏板和制動踏板傳感器信號可能具有不同的特性，需要注意的關鍵點是，在加速和制動過程中，高壓電池和逆變器直流電流應該反向流動。
免責聲明
此幫助主題如有更改，不另行通知。所包含的信息經過仔細檢查并認為是正確的。此信息是我們研究和檢測的一個例子，并不是固定的程序。對于不正確之處，Pico Technology不負任何責任。每個車輛都會不一樣，且要求唯一的測試設置。
