這個測試的目的是通過對CAN物理層串行譯碼，評估車輛數據總線(CAN Bus)的報文和數據幀。
如何進行測試
●使用汽車技術手冊，找到車輛DLC(診斷連接器)的16針腳插頭。在CAN網絡易連接的地方找到CAN-H和CAN-L的針腳。(通常在網絡上的每個ECU的多路接頭上。)

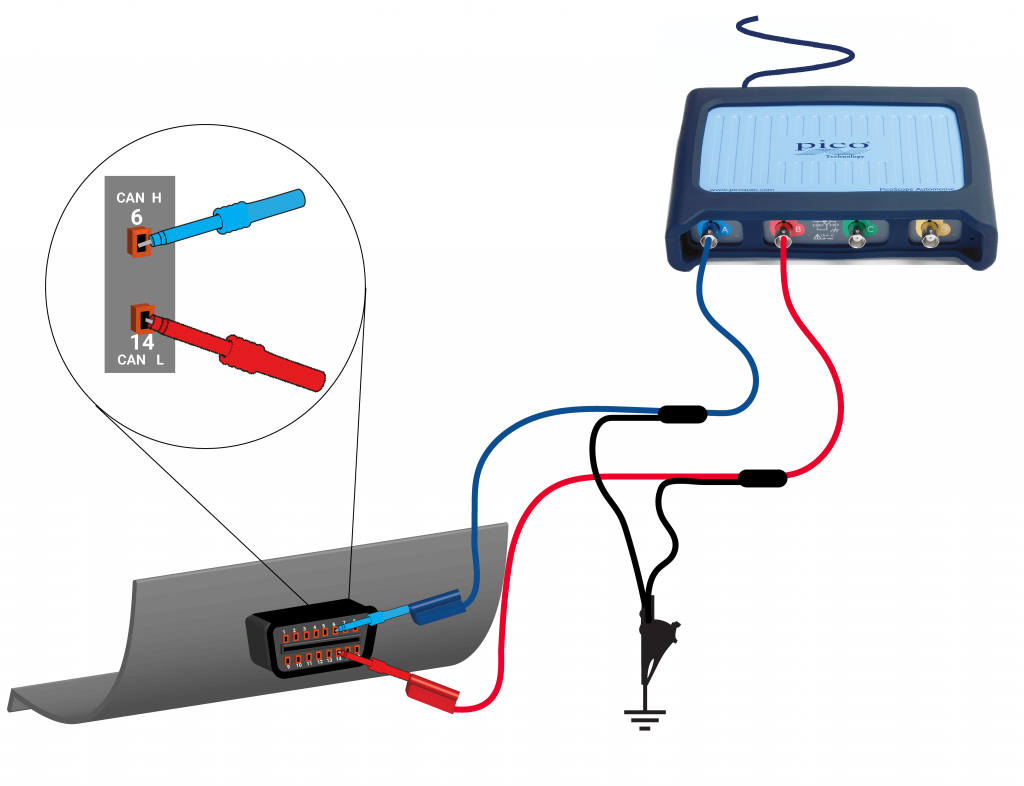

●連接一條BNC測試線到示波器A通道，連接一個后背刺針到測試線彩色接頭(正極)上。再用刺針背刺車輛DLC的針腳6，黑色接頭連接到車輛的蓄電池負極或底盤良好的接地上搭鐵。
●連接一條BNC測試線到示波器B通道，連接一個后背刺針到測試線彩色接頭(正極)上。再用刺針背刺車輛DLC的針腳14，黑色接頭連接到車輛的蓄電池負極或底盤良好的接地上搭鐵。
●如果您有CAN測試盒，可以將CAN測試盒的16針腳插頭連接到車輛的DLC(診斷連接器)上進行測試。CAN測試盒上的LED燈會開始亮起來，告知你通訊已建立，并且告訴你連接的DLC里哪個針腳在活動。
●最小化此幫助頁面，您會看到PicoScope軟件界面加載了一個示例波形，而且預設好了軟件以便您采集波形。
●點擊”開始”，開始觀察實時數據。
●打開點火開關。
●采集到波形后，“停止“示波器運行。
●關閉點火開關。
●使用波形緩沖區、放大以及測量等工具來觀察和分析波形。
●觀察和分析串行譯碼表的數據結果。

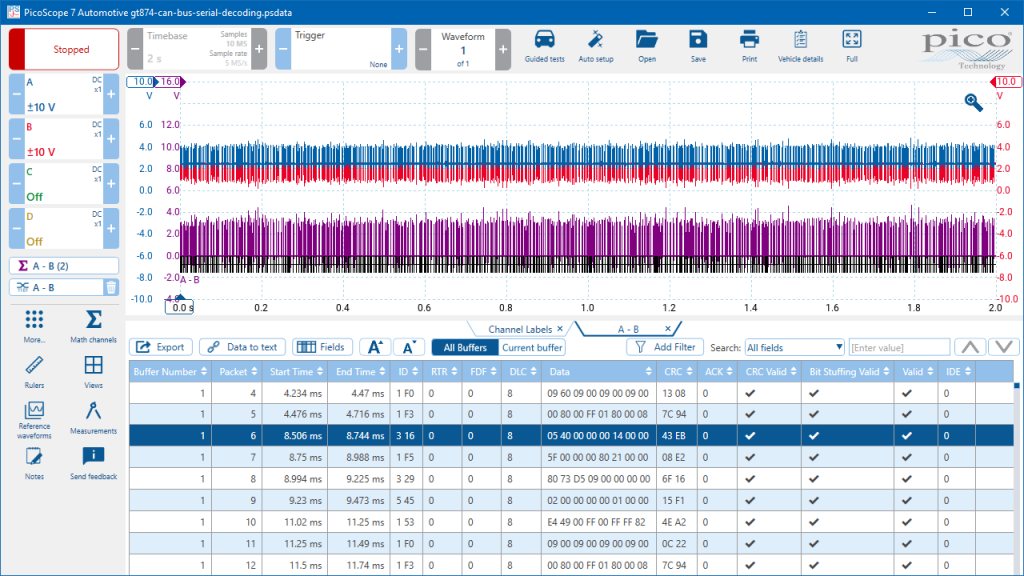

示例波形
波形注意點
這個波形有以下特征:
●我們可以清晰地看到CAN使用的是差分信號，CAN-L和CAN-H兩個信號互為鏡像。
●CAN-L波形在2.5V和1.5V切換變化，CAN-H波形在2.5V和3.5V切換變化。
●低電平和高電平的切換動作是非常干凈的，它們的邊緣干凈且互相一致，這表示該CAN總線的節點和CAN控制單元之間通訊正常。
●數學通道A-B是CAN-H和CAN-L的差分電壓值，表明總線的邏輯狀態。
●譯碼結果顯示在表格當中，包括每條報文的ID、Data 等等。
●如果是正確信息，數據會標記為黑色;如果是錯誤或無效信息，會突出顯示為紅色。
更多信息
CAN bus是一個串行通訊系統，被用于很多車輛上連接各個系統和傳感器，代替?zhèn)鹘y(tǒng)的多線線纜束。
CAN是Controller Area Network(控制器局域網絡)的縮寫。它在轎車和商用車上越來越普遍。它的優勢包括:明顯地減少重量、可靠、易于制造，并為車載診斷提供選項。它的劣勢包括:增加了成本，且服務維修車輛時需要一些專業知識。
CAN總線的心臟是CAN控制器。它通過CANH和CANL線纜連接到CAN網絡上的所有部件(節點)上。信號是差分的:每條CAN線參考另一條CAN線，而不是參考車輛接地。在電子噪音干擾環境中如車輛，CAN總線具有很好的噪音抑制。
每個網絡節點具有唯一的標識符。因?yàn)榭偩€上的ECU是并聯的，所有節點一直看得到所有的數據。節點只有檢測到它自己的標識符時才作出回應。例如，當ABS ECU發送指令來激活A(yù)BS單元，ABS單元相應地作出回應，但網絡的其余部分忽視這個指令。每個節點都可以從網絡上被斷開，但不會影響其它的節點。
因?yàn)楹芏嗖煌钠嚥考赡芄蚕硗瑯拥目偩€硬件，將可用的CAN總線帶寬優先分配給最安全關鍵的系統是很重要的。節點通常會被分配不同的優先級。例如，發動機控制、剎車和氣囊在安全角度上來看是最重要的，用于激活這些系統的命令優先級被賦予最高(1)，它們會在較為沒那么關鍵的系統之前工作。音頻和導航設備通常是中級(2)優先級，而簡單的燈光激活被賦予最低優先級(3)。一個被稱為仲裁的過程決定所有信息的優先級。實際上，對用戶來講，所有動作都是即刻的。
大多數汽車CAN網絡的工作速度是250kB/s或500 kB/s盡管系統的工作速度可達1MHz。最新的汽車上使用多達3個獨立的CAN網絡，通常它們的速度都不一樣，它們被網關連接在一起。例如，發動機管理功可能用速度為500kB/s的高速總線，底盤系統用速度為250 kB/s 的CAN總線。管家功能如燈光、ICE.衛星導航和鏡子用單獨的低速的、單線的LIN總線。三個網絡中的任一個網絡上的數據，其它兩個網絡通過網關都可以看到，例如:變速器可從發動機管理系統獲得數據，反之亦然。
CAN bus在現代汽車上逐漸普遍，并會更加普遍，因?yàn)榧夹g(shù)成熟和成本下降。
通過檢測CAN信號的原因是:OBD指示哪里有一個CAN故障，或者懷疑一個CAN節點(ECU)有故障檢測它的CAN連接。應該查閱汽車制造廠手冊，獲知精確的波形參數。
記住:網絡上很多數據都是極其關乎安全的，所以不要使用刺針刺破CAN線纜的絕緣層!
想了解更多關于CAN總線串行譯碼:
免責聲明
此幫助主題如有更改，不另行通知。所包含的信息經過仔細檢查并認為是正確的。此信息是我們研究和檢測的一個例子，并不是固定的程序。對于不正確之處，Pico Technology不負任何責任。每個車輛都會不一樣，且要求唯一的測試設置。
