這個測試的目的是評估加速踏板在不同位置時加速踏板位置傳感器(APP)傳感器的輸出電壓波形。
如何進行測試
●根據汽車制造商提供的資料查找出加速踏板位置傳感器的兩條信號線，加速器踏板位置傳感器是電位計型傳感器，通常有兩條接地線和兩條信號線。

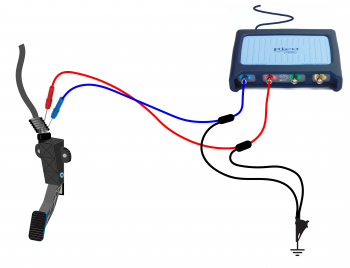

●連接一條BNC測試線到示波器A通道，連接一個后背刺針到測試線彩色接頭(正極)上。再用刺針背刺加速踏板傳感器插頭里的其中一條電位計連接線，測試線黑色接頭連接到蓄電池負極搭鐵。
●連接一條BNC測試線到示波器B通道，連接一個后背刺針到測試線彩色接頭(正極)上。再用刺針背刺加速踏板傳感器插頭里的另一條電位計連接線，測試線黑色接頭連接到蓄電池負極搭鐵。
●也可以斷開多插頭連接器，使用6-路通用引線連接多插頭連接器分開的兩半，再將測試線連接到引線上。
●最小化此幫助頁面，您會看到PicoScope軟件界面加載了一個示例波形，而且預設好了軟件以便您采集波形。
●打開點火開關，不起動發動機。
●點擊“開始”，開始觀察實時讀數。
●踩下油門踏板。
●采集到波形后，“停止”示波器運行。
●關閉點火開關。
●使用波形緩沖區、放大以及測量等工具來觀察和分析波形。
示例波形

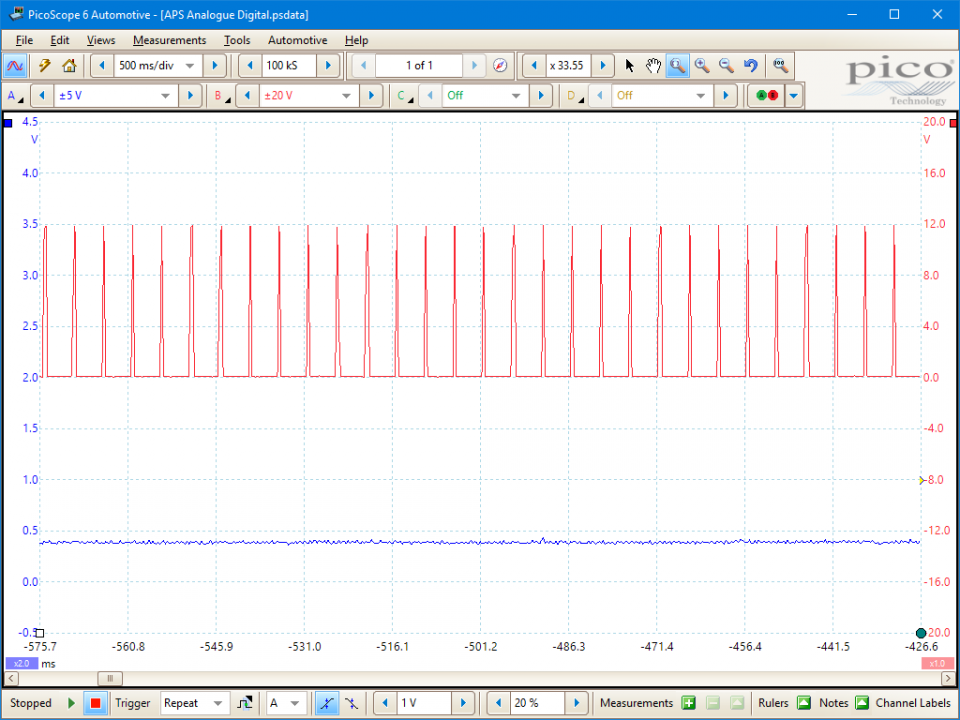

不踩加速踏板

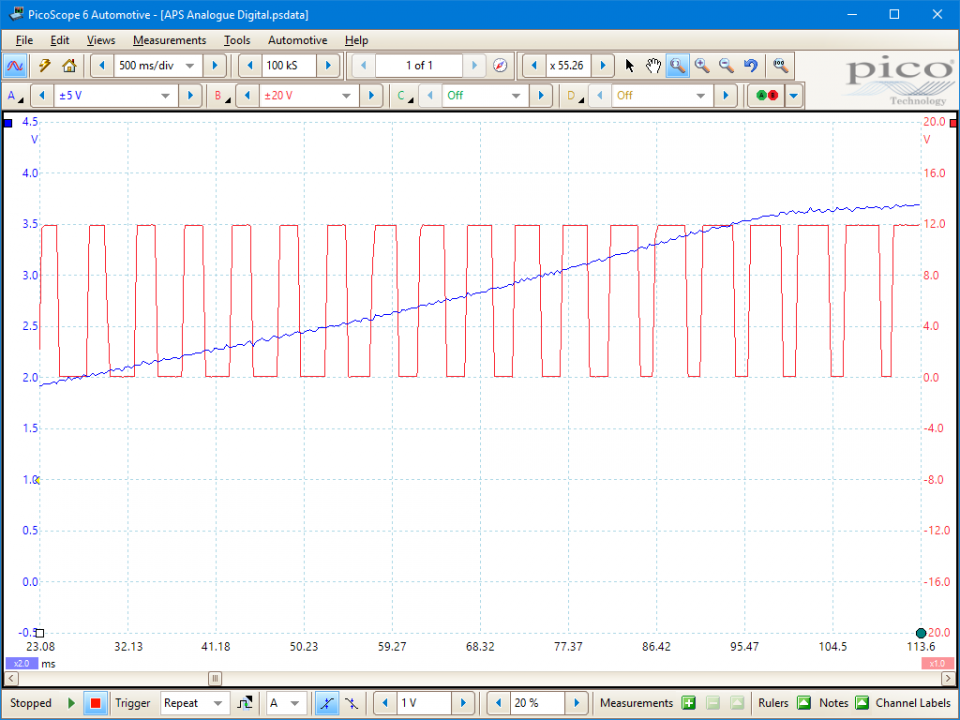

加速踏板踩下一半

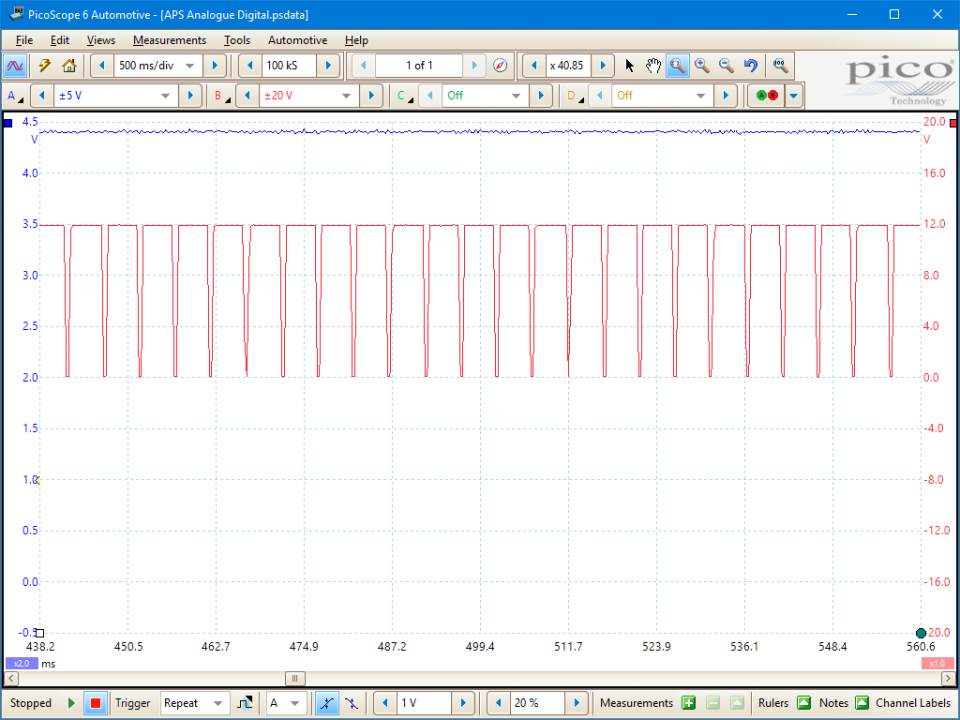

加速踏板踩到底
波形注意點

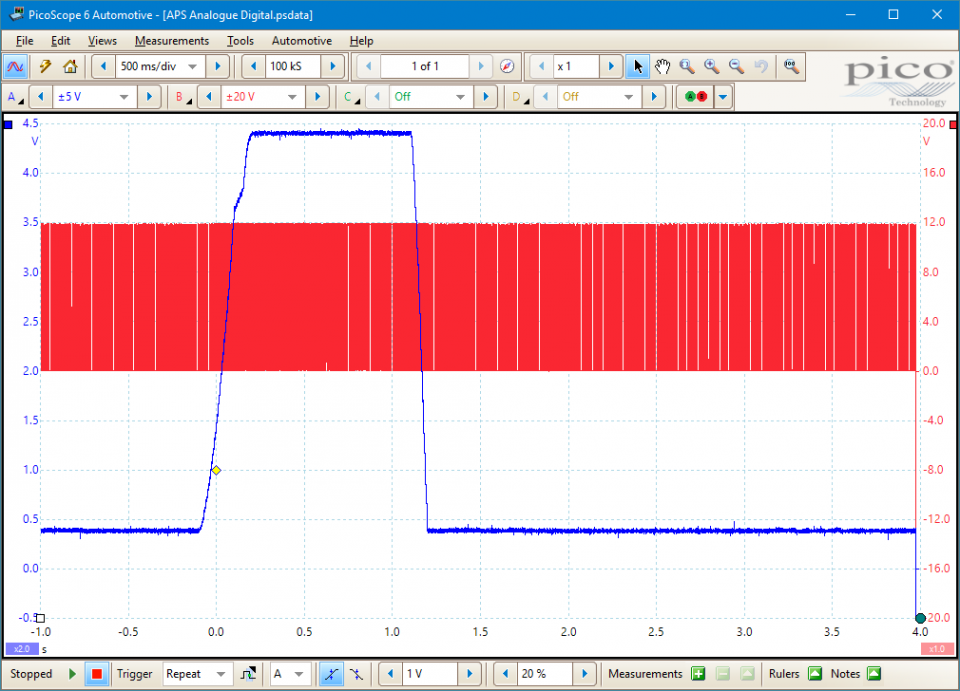

該模擬/數字APP傳感器產生一個模擬電壓(A通道，藍色波形和一個數字輸出(B通道，紅色波形)。模擬電壓與踏板位置成比例關系，跟前面的波形一樣。數字電壓是一系列約12伏的可變寬度脈沖。每個脈沖的寬度與當時的模擬電壓成比例關系，如示例波形所示。
示例波形
波形注意點

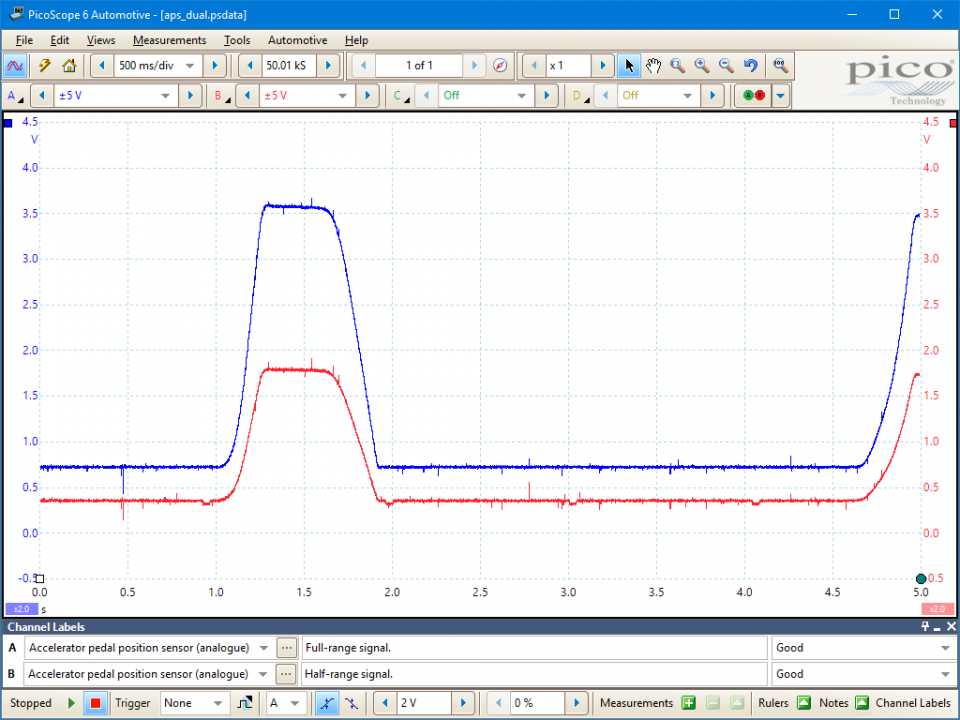

在這個例子里，加速器踏板位置(APP)傳感器是電位計型傳感器。它接收兩個來自動力控制模塊(PCM)的參考電壓，有兩條接地線和兩條信號線(信號線發送與加速踏板位置相關的變化電壓給PCM)。這發送回PCM的信號電壓，不同的汽車會有所不同，但絕不會高于5伏。

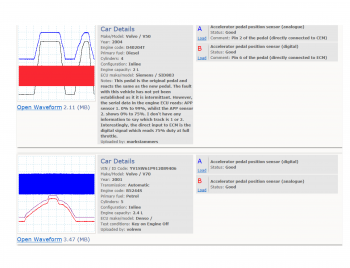

波形庫
在波形庫添加通道的下拉菜單中選擇Accelerator pedal position sensor (digital)。
更多信息
隨著電子控制水平的提高和運動的機械部件慢慢減少，不可避免地我們看到越來越多的部件由電子控制。
油門控制就是其中一個例子。大多數現代生產的汽車不再使用油門拉線，取而代之地使用加速踏板位置傳感器(APP）結合電子油門控制執行器(ETC) .電子油門馬達和節氣門位置傳感器(TPS)。
加速踏板位置傳感器(APP）是附加在加速踏板上的很簡單的一個電位計、或更常見的兩個電位計。當加速踏板（油門）被按下，一個電壓信號就會被傳送到動力控制模塊(PCM)，反映加速踏板的實際位置也即是駕駛員的物理指令。這個輸入產生的結果是，PCM產生一個輸出發送給相關的執行器(電子油門控制執行器(ETC) )。如前面所提及，APP通常有兩個電位計。安裝它們是用來作合理性測試的，也用于確保─定程度的失效保護操作。
有幾種產生信號的方法。大多數使用常見的5伏參考電壓，因?yàn)檎麄€發動機管理系統都使用它。下面是兩種最普遍的產生信號的方法:

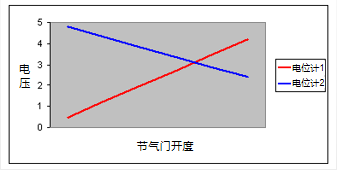

圖2:電位計1產生一個0.3至4.8伏的信號(圖2里的紅色波形)，電位計2產生一個0.5至4.8伏的信號(圖2里的藍色波形)。例如，當加速踏板在45度位置時，電位計1可能輸出2伏的信號，電位計2產生3伏的信號。
圖3∶電位計1產生一個0.3至4.8伏的信號(圖3里的紅色波形)，電位計2產生一個4.8至0.3伏的信號(圖3里的藍色波形)。當加速踏板在0度位置時，電位計1可能輸出0.5伏的信號，電位計2可能輸出4.5伏的信號。
通過以這種方式接收信號，PCM可以確保信息正確;例如，如果APP角度為45度時，電位計1輸出2伏和電位計2輸出3伏。如果與此有任何的偏差，PCM就會檢測到可能的故障并記錄相應的故障代碼。如果一個電位計出現故障，同樣PCM會檢測到，并以失效保護或緊急模式運行，通常是提高怠速和限制節氣門操作，并亮起故障指示燈(MIL)。使用兩個電位計也可讓PCM監測加速踏板被按下和關閉的速度，節氣門位置從而相應地控制燃油供給。
如果懷疑信號有故障，檢測從PCM到APP的導線。
確保PCM有良好的電源供應和接地，這是必需的。
用歐姆表檢測APP(斷開狀態)。
針腳數據示例
檢測自Smart Forfour 1.1汽油2005 MY。
海拉(Hella）部件
6針腳連接器
針腳1= 2.5V參考電壓(黃色/紅色)
針腳2=5.0V參考電壓(黃色/綠色)
針腳3=信號電壓，大約1 V(節氣門關閉)&3.8V(節氣門開啟)(灰色)
針腳4=0V接地線(褐色/白色)
針腳5=0V接地線（褐色)
針腳6=信號電壓,大約0.5V (節氣門關閉)&1.8 V(節氣門開啟)(粉紅色/黑色)
以上引用的圖片都只是象意，并在點火開關開啟和插頭連接的情況下通過背刺的方法檢測。

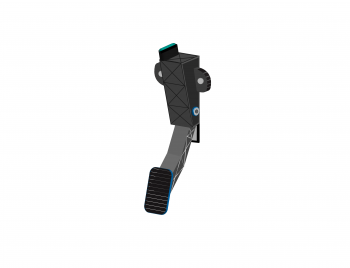

加速踏板和位置傳感器示意圖
圖 2
圖 3
免責聲明
此幫助主題如有更改，不另行通知。所包含的信息經過仔細檢查并認為是正確的。此信息是我們研究和檢測的一個例子，并不是固定的程序。對于不正確之處，Pico Technology不負任何責任。每個車輛都會不一樣，且要求唯一的測試設置。
