這個測試通過分析發動機起動過程中起動機所消耗的電流，評估各個氣缸的工作狀況。
觀看起動機電流測試視頻
如何進行測試
●斷開車輛燃油噴射系統。
●連接2000A大量程電流鉗到示波器A通道。
●電流鉗選擇200OA擋位并且調零。
●電流鉗夾在蓄電池兩條電纜中的一條(正極或負極)上。
●最小化此幫助頁面，您會看到 PicoScope軟件界面加載了一個示例波形，而且預設好了軟件以便您采集波形。
●點擊”開始”，開始觀察實時讀數。
●起動發動機，保持打馬達5秒左右，以捕獲完整波形。
●使用波形緩沖區、放大以及測量等工具來觀察和分析波形。
請注意:
電流鉗需要面對正確的方向，鉗口上有一個箭頭，一側指向蓄電池正極(+)，另─側指向蓄電池負極(-)。錯誤的連接會導致反向的波形圖。

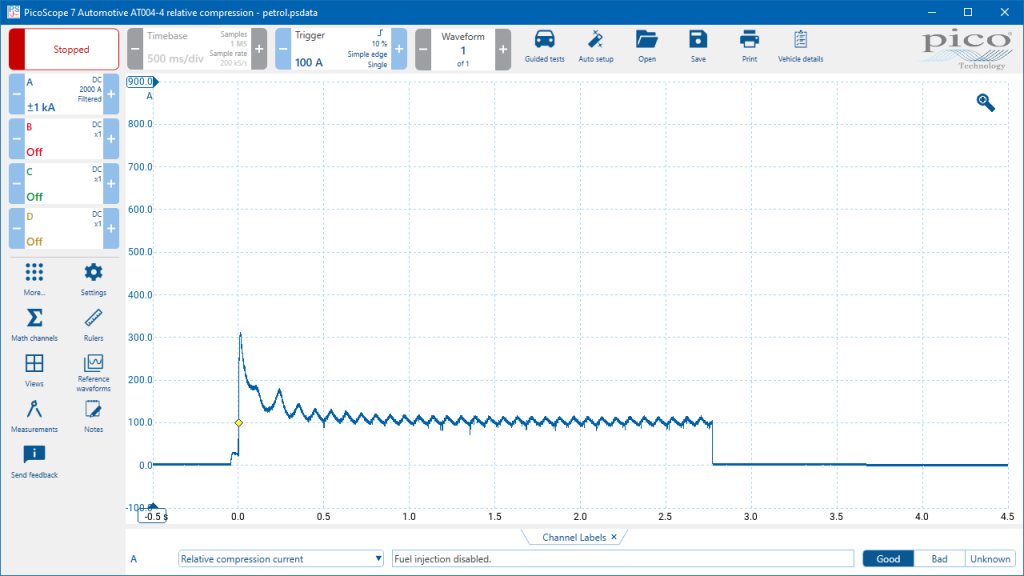

示例波形
波形注意點
這個波形具有以下特征：
●示例波形中電流的初始峰值(大約310A)是為了起動發動機要克服初始摩擦力和慣性所需的電流。一旦發動機開始轉動電流就下降。另外，初始峰值前的小階梯是起動機線圈通電導致的。
●通過觀察每缸壓縮沖程所需的電流，可以對比每缸的壓縮壓力。壓縮越好，所需的電流也越高，反之亦然。因此各缸消耗的電流相等很重要。
●示例波形中，每缸壓縮沖程的電流波谷都在100A左右，波峰都在120A左右，各缸消耗電流相等壓縮良好。

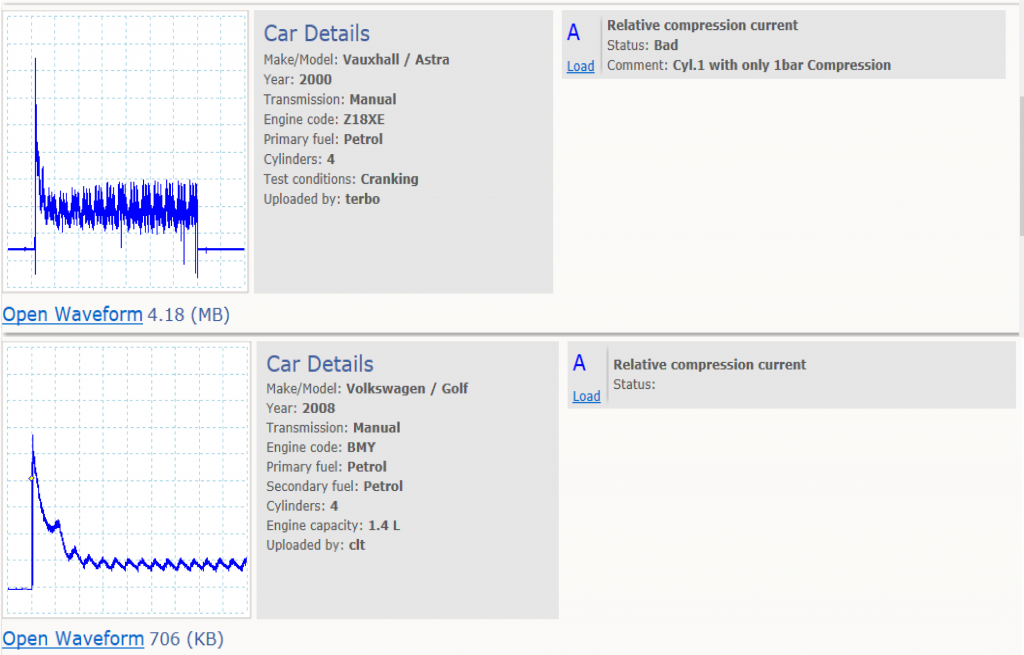

波形庫
在波形庫添加通道的下拉菜單中選擇Relative compression current.
更多信息
起動發動機所需的電流取決于許多因素，包括:發動機的排量、汽缸數、機油粘度、起動機狀態、起動機線路的狀態和汽缸壓力。
足夠的壓縮壓力對于發動機運轉是非常重要的。上升活塞產生的壓縮壓力取決于行程區與燃燒區體積的比值:這稱為壓縮比。壓縮壓力還取決于缸壁和活塞之間的密封效果;密封由活塞環來保持。也同樣靠進氣門和排氣門的閥座保持密封。
活塞環由離心鑄鐵制造，它產生一個徑向壓力，形成密封。使用鑄鐵因?yàn)樗己玫淖詽櫥匦浴?/p>
如果相對壓縮波形指示有故障的話，就有必要進行壓縮壓力測試。
典型壓縮壓力在120到200psi之間。壓縮壓力低的原因有:
●汽缸與活塞間密封性不良
●進氣門和排氣門密封不良
●活塞環斷裂或刮傷
●凸輪軸正時錯誤
●進氣管道阻塞
