這個測試的目的是評估感應式ABS車輪速度傳感器的工作狀況。
如何進行測試
●根據汽車制造商提供的資料查找出ABS傳感器的線纜。

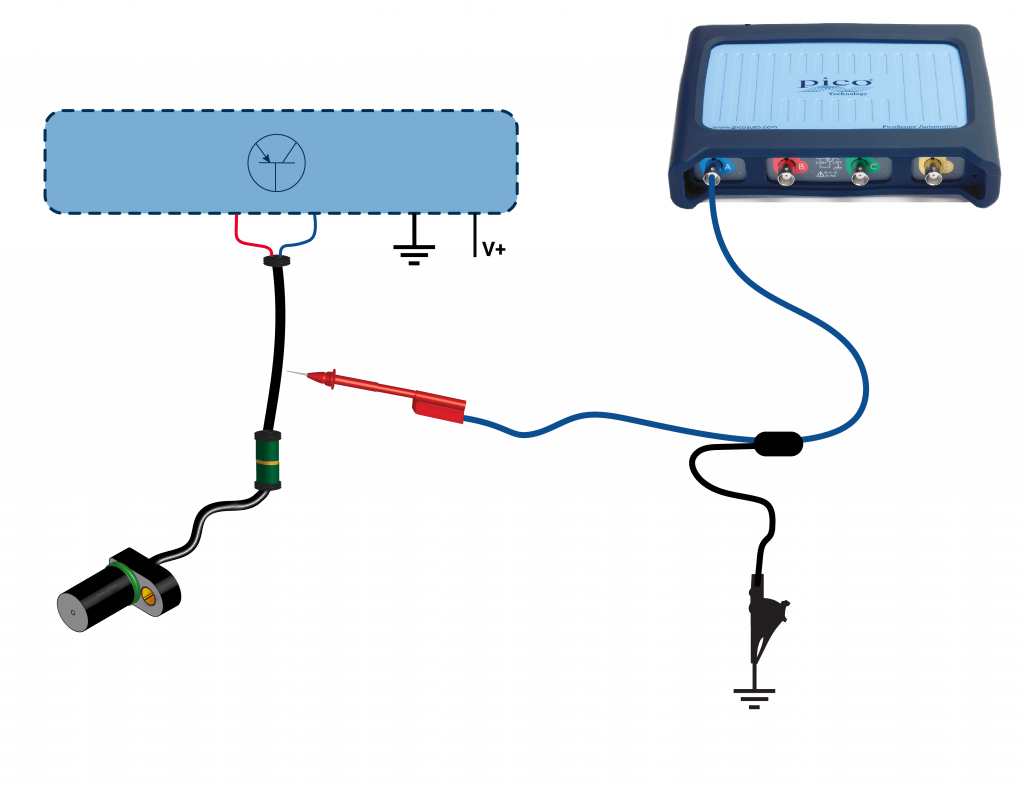

●連接一條BNC測試線到示波器A通道，測試線正極接在傳感器線纜上，負極搭鐵。
●最小化此幫助頁面，您會看到PicoScope軟件界面加載了一個示例波形，而且預設好了軟件以便您采集。
●打開點火開關，但不起動發動機。
●點擊”開始”，開始觀察實時讀數。
●將要測試的車輪用千斤頂舉起來，用手旋轉該車輪。如果傳感器是好的，就會有信號輸出。
●如果您需要在路試中監測實時數據，請將BNC測試線放入乘客艙內，確保所有測試線遠離運轉或高溫的部件。你也可按同樣的方法設置其它通道來同時監測更多的車輪速度傳感器。
●采集到波形后，“停止”示波器運行。
●使用波形緩沖區、放大以及測量等工具來觀察和分析波形。
示例波形

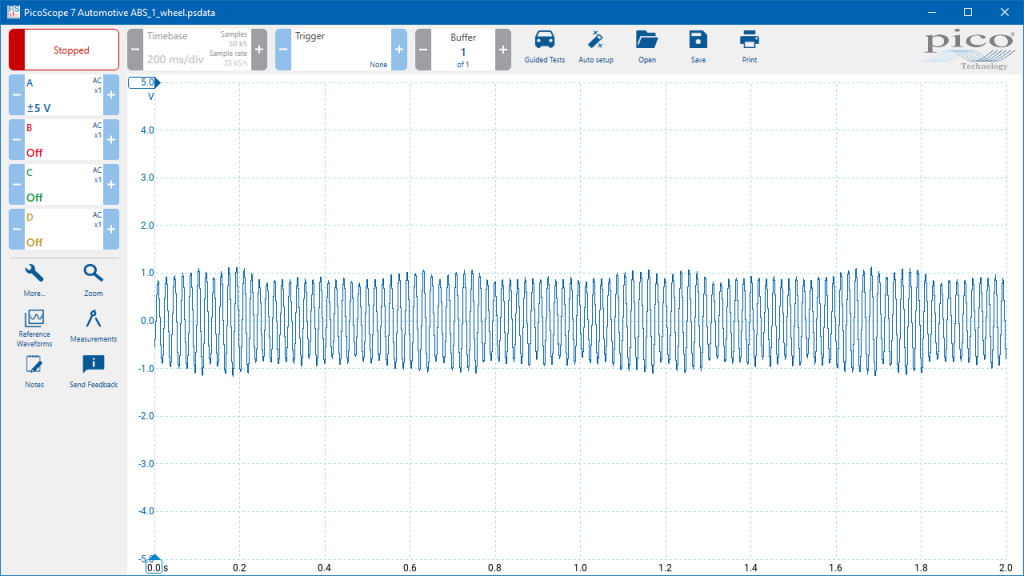

1個車輪

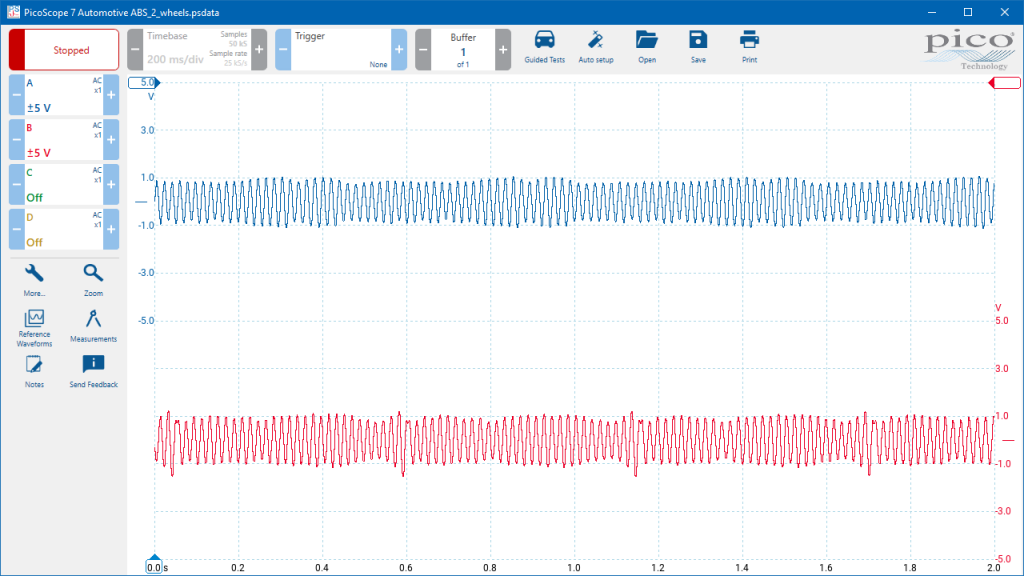

2個車輪（藍色波形正常，紅色波形存在周期性故障）

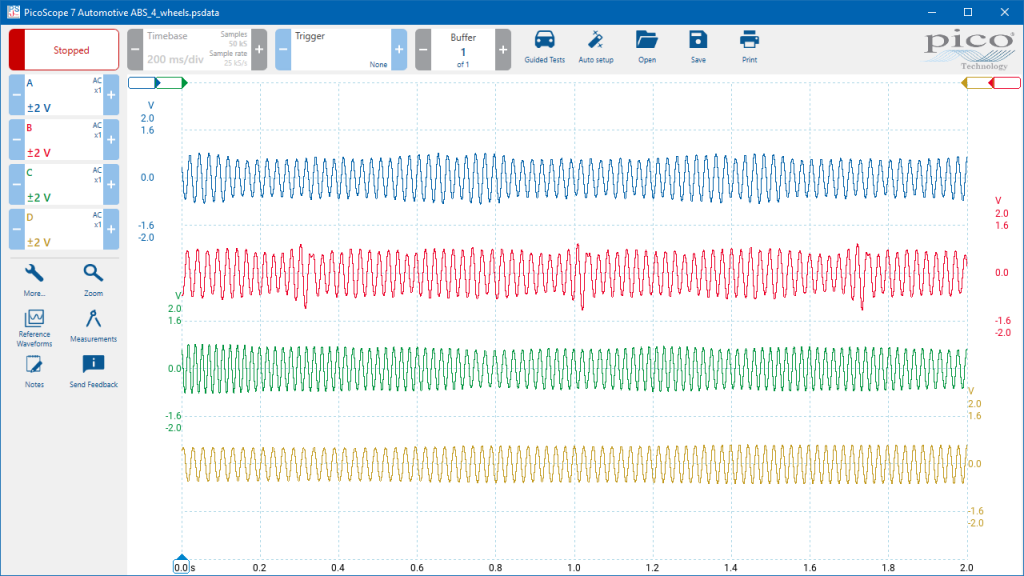

4個車輪（藍色、綠色和黃色波形都正常，紅色波形存在周期性故障）
波形注意點
這個波形有以下特征：
●振蕩頻率和幅值隨著車速的增加而增加。
●防抱死制動(ABS）系統依賴裝在輪轂總成上的傳感器傳遞來的信息。
●如果大力剎車時，ABS電子控制模塊(ECM)丟失了其中一個車輪的信號，它假定該車輪被抱死并暫時釋放剎車，直到信號恢復。因此傳感器有能力提供信號給ABS ECM，極其重要。
●ABS傳感器的工作原理與曲軸角度傳感器相同，利用一個小的拾取器，當靠近它的信號輪運動時便對它產生影響。信號輪與傳感器之間的關系，產生連續交流(AC)‘正弦波，這正弦波阿用示波器監測到。ABS傳感器可通過它的兩條線纜來辨認(有些可能有一條同軸的編織外層屏蔽線)，它產生的輸出可以用示波器監測和測量。
更多信息
ABS早在1980年代已成為常規的安全相關配置，當時的ABS系統來自ATE、Bosch和Bendix。這些系統的工作策略相似，且都是機電設備。
ABS ECM(電子控制模塊)需要看到汽車4個車輪的連續正弦波信號。如果踩下剎車且一個車輪被“抱死”，ECM會失去來自滑行車輪的信號。如果ECM知道這個情況，它會立即釋放存在問題的車輪的液壓壓力，并且快速”脈動”液壓系統里的壓力以達到最大的剎車效率。
裝備ABS系統的汽車在濕的或滑的不利條件下，擁有更好的剎車能力。有些汽車只有前輪裝有ABS。
在裝備有牽引力控制系統的汽車上，ABS傳感器還扮演另外的角色:牽引力控制ECM監測各ABS傳感器信號的頻率以確認是否有車輪打滑，而不是監測“抱死”車輪的信號丟失。如果探測到有一個車輪打滑，發動機的動力輸出會降低,直到所有ABS傳感器的頻率─樣時才恢復牽引力。有些系統會短暫制動打滑的車輪來輔助其它車輪的牽引力。
診斷故障代碼
相關故障代碼
C0000 C0035 C0036 C0040 C0041 C0045 C0046 C0050 C0051
C0221 C0222 C0223 C0225 C0226 C0227 C0229 C0235 C0236 C0237 C0238 C0245 C0300 C0305
