這個測試的目的是評估發電機的整流輸出，該發電機的輸出不受發動機控制單元控制。
如何進行測試

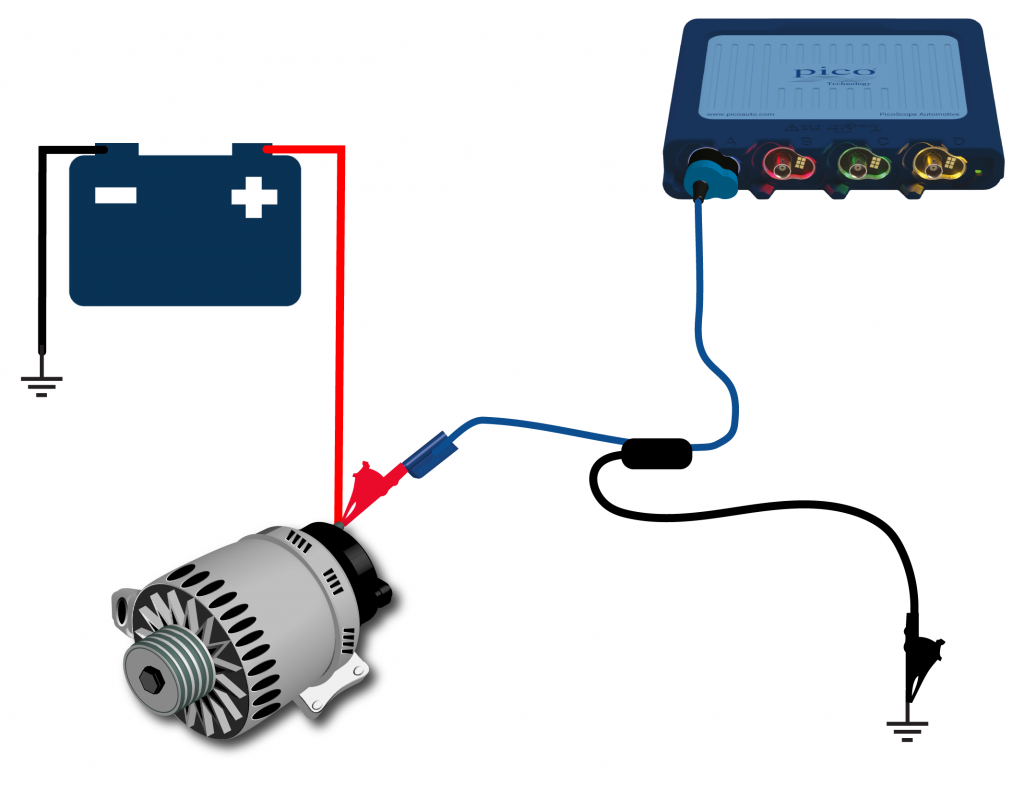

●連接一條BNC測試線到示波器A通道，測試線正極接在發電機B+接線柱上，負極搭鐵。
●最小化此幫助頁面，您會看到 PicoScope軟件界面加載了一個示例波形，而且預設好了軟件以便您采集波形。
●起動發動機，保持怠速運行。
●點擊”開始”，開始觀察實時讀數。
●開啟電子附屬設備(車頭燈和加熱器等)。一些汽車可能需要發動機運行60秒或更長時間后，才開始充電。
●采集到波形后，“停止“示波器運行。
●關閉發動機。
●使用波形緩沖區、放大以及測量等工具來觀察和分析波形。
示例波形
波形注意點
這個波形具有以下特征：
●示例波形輸出正確，且相位繞組或二極管(整流器組)沒有故障。
●發電機的三個相位由原始的交流電(AC）被整流為直流電(DC)，并且三個相位對發電機的輸出都有貢獻。
●如果發電機有一個二極管故障，波形上會周期性間歇地出現長長的向下的尾巴，并且總的電流輸出的33%會損失掉。三個相位中的一個相位果有故障，會顯示與上面類似的波形，但是高度會是它的3或4倍，基線到尖峰電壓超過1伏特。
●示波器側邊的電壓量程不代表充電電壓，但它代表直流(DC)紋波的上限和下限。波形的幅值在不同的條件下會不一樣:蓄電池滿充時顯示的是更平坦的波形;而蓄電池不滿電時顯示的幅值更大，直至蓄電池充滿電。

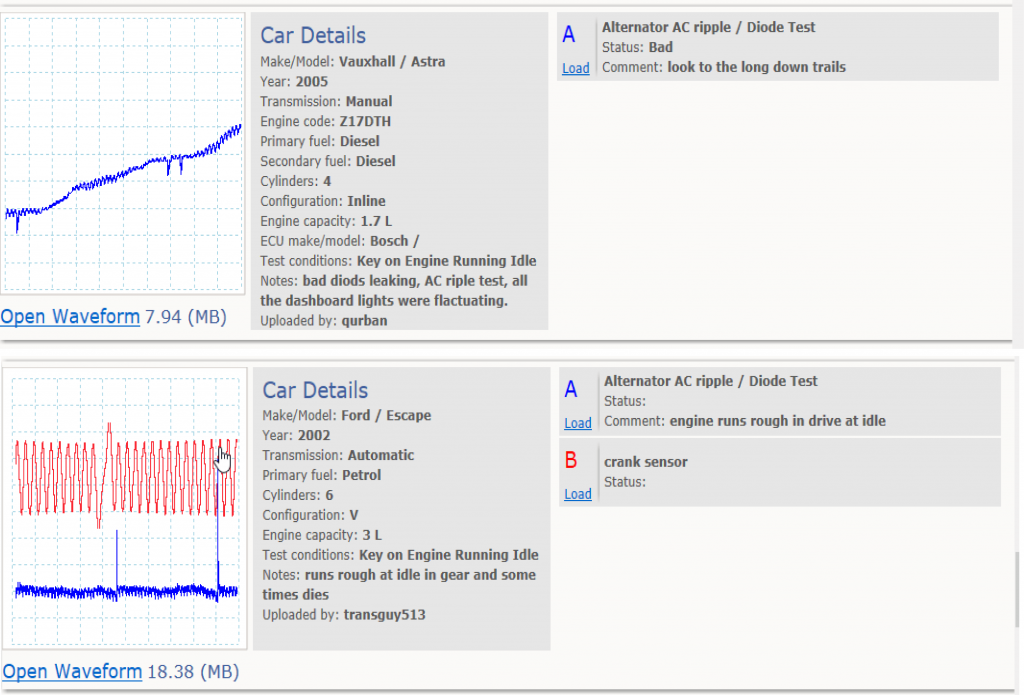

波形庫
在波形庫添加通道的下拉菜單中選擇Alternator AC ripple/Diode Test。
更多信息
充電電路的目的是提供一個調節的電壓來給蕃電池 充電，并補充汽車電子電路消耗的電流。交流發電機是汽車上相對新增的附屬設備，它在1970年代取代了直流發電機。
直流發電機的翰出由發動機轉速決定，不像交流發電機，它在發動機怠邂時幾乎沒有輸出。眾所周知，直流發電機怠速時充電警示燈會閃爍和需要頻繁地要換碳刷。這些碳刷比交流發電機里的碳刷要大得多，因?yàn)樗鼈兂休d了總的電流輸出，而不像交流發電機的碳刷只承載勵磁電流。勵磁電流給電磁體通電來產生電流輸出。
勵磁電流大約是6至8安培。
車型不同，發電機的功率也不同;基礎車型比配置有電子前后加熱窗、加熱后視鏡、輔助照明、加熱的電子調節座椅等的車型所需求的電量要小。
交流發電機，顧名思義，產生一個交流電流(AC）輸出;然后被整流為直流電流(DC)，提供正確類型的電壓來補充蓄電池，保持蓄電池在滿充狀態。
交流發電機有三個內部繞組，每兩個相位間隔120度，需要9個”橋式”結構的二極管來對輸出進行整流。電壓由一個固態調節器控制，將電壓輸出保持在一個預先設定的數值上，這個數值約13.5至15伏特。電流輸出由當時的需求決定。例如，剛剛用于長時間起動發動機的蓄電池需要的發電機電流輸出比滿充的蓄電池要大。
整流電壓可以用歷用表測量，但是當發電機有一個二極管失效而導致輸出減少33%，萬用表的讀數依然顯示正常。唯一正確的監測發電機輸出的方法是在示波器上觀察它的輸出波形。
診斷故障代碼
相關故障代碼
P0620 P0621 P0622 P0623 P0624 P0625 P0626
