這個測試的目的是評估發電機的充電率,這與加載在蓄電池上的電子負載相關。任何從蓄電池消耗的充電必須由發電機補充。發電機的輸出是規定的，必須不能欠充或過充。
如何進行測試

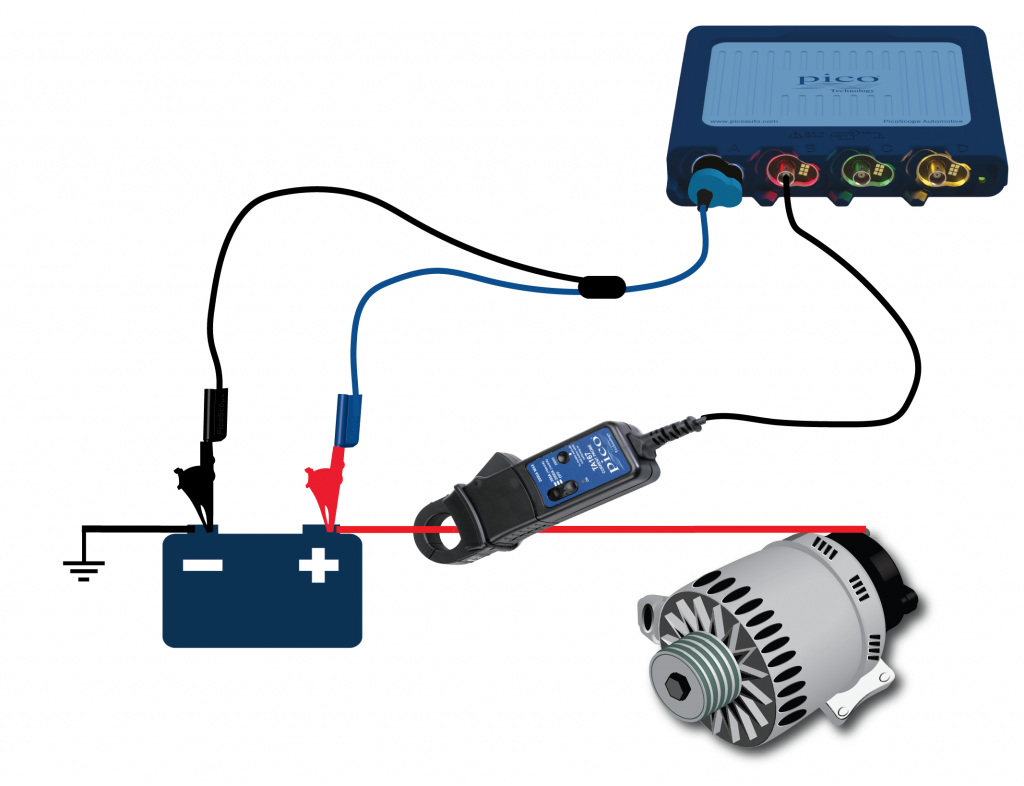

●連接一條BNC測試線到示波器A通道,跨接在蓄電池正負極上。
●連接一個大量程電流鉗到示波器B通道。
●打開電流鉗，調零后將它安裝在蓄電池正極線纜上。
●起動發動機，保持怠速運行。
●最小化此幫助頁面，您會看到PicoScope軟件界面加載了一個示例波形，而且預設好了軟件
以便您采集波形。
●點擊“開始”，開始觀察實時讀數。
●開啟電子附屬設備(車頭燈和加熱器等)。-些汽車可能需要發動機運行60秒或更長時間后,
才開始充電。
●采集到波形后，“停止”示波器運行。
●關閉發動機。
●使用波形緩沖區、 放大以及測量等工具來觀察和分析波形。
請注意:
如果電流(B通道)的讀數是負值時，檢查電流鉗鉗口.上面的箭頭是否與發電機電流流動方向一致。
?
?
示例波形
交流發電機輸出電壓和電流（怠速中）
波形注意點
這個波形有以下特征：
●蓄電池電壓(ChannelA)恒定在14.5V,沒有尖峰或波動。
●交流電(Channel B)各個峰值相等，平均直流電大小約為30A。

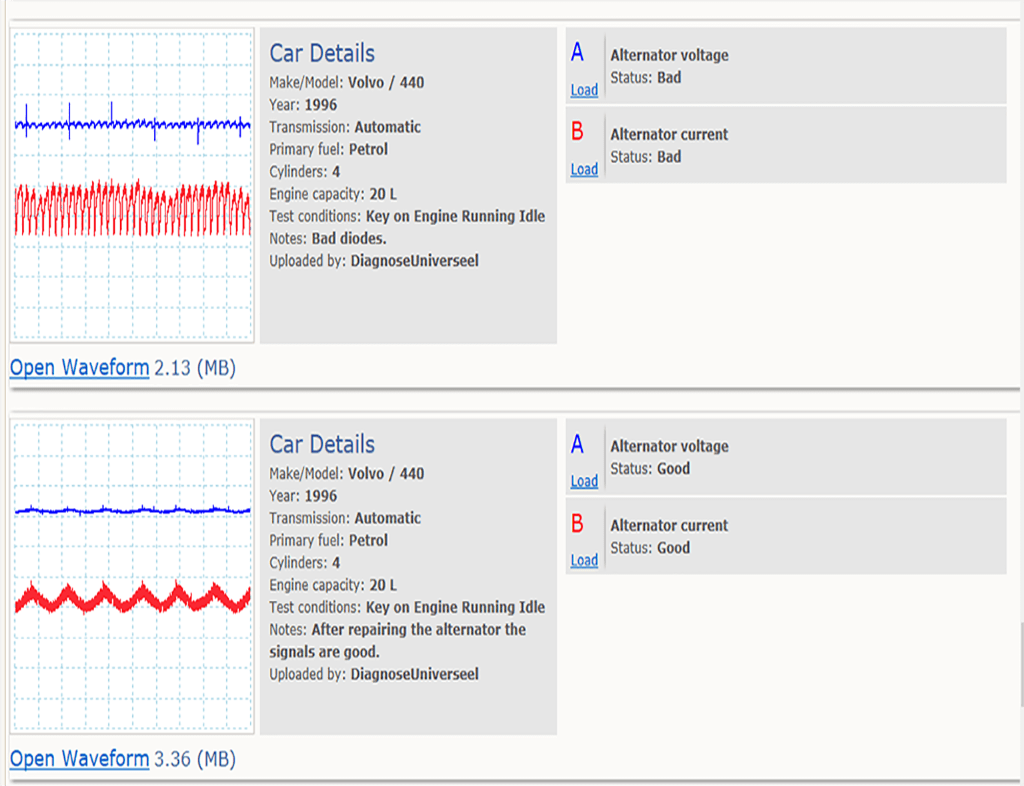

波形庫
在波形庫添加通道的下拉菜單中選擇Alternator voltage或 Alternator current。
更多信息
? ? ? ? 交流發電機，顧名思義，產生一個交流電流(AC）輸出;然后被整流為直流電流(DC)，提供正確類型的電壓來補充蓄電池，保持蓄電池在滿充狀態。
? ? ? ? 用大約6至8安培的勵磁電流給轉子通電，當轉子旋轉時定子感應產生電磁電流。車型不同，發電機的功率也不同;因為基礎車型比配置有電子前后加熱窗、加熱后視鏡、輔助照明、加熱的電子調節座椅等的車型所需求的電量要小。
? ? ? ? 交流發電機有三個內部繞組，每兩個相間隔120度，需要9個”橋式”結構的二極管來對輸出進行整流。電壓由一個固態調節器控制，將電壓輸出保持在上面所說的范圍內。電流輸出由當時的需求決定。例如，剛剛用于長時間起動發動機的蓄電池需要的發電機電流輸出比滿充的蓄電池要大。
一個好的充電系統具有下面的特性:
蓄電池電壓的下降應該伴隨著充電電流的增加，反之亦然。
●整流電壓可以用萬用表測量，但是當發電機有一個二極管失效而導致輸出減少33%，萬用表的讀數依然顯示正常。唯一正確的監測發電機輸出的方法是用示波器觀察它的電壓和電流波形。
診斷故障代碼
免責聲明
此幫助主題如有更改，不另行通知。所包含的信息經過仔細檢查并認為是正確的。此信息是我們研究和檢測的一個例子，并不是固定的程序。對于不正確之處，Pico Technology不負任何責任。每個車輛都會不一樣，且要求唯一的測試設置。
