擁有Pico的AST適配器套裝，你就可以用你的WPS500X來取代AST公司的各種壓力測試套裝里的壓力表。你不但仍可繼續使用你現有的各種接頭，而且可享受用WPS500X實時觀看壓力變化的優勢。
該套裝里包含一個壓縮管，用于連接AST的接頭，如噴油嘴接頭和預熱塞接頭。它同時還包含了一個適配器，目的是讓W(xué)PS500X用于取代各種AST測試套裝的指針式壓力表。
備注：AST為英國一公司
含稅價：2300元/套

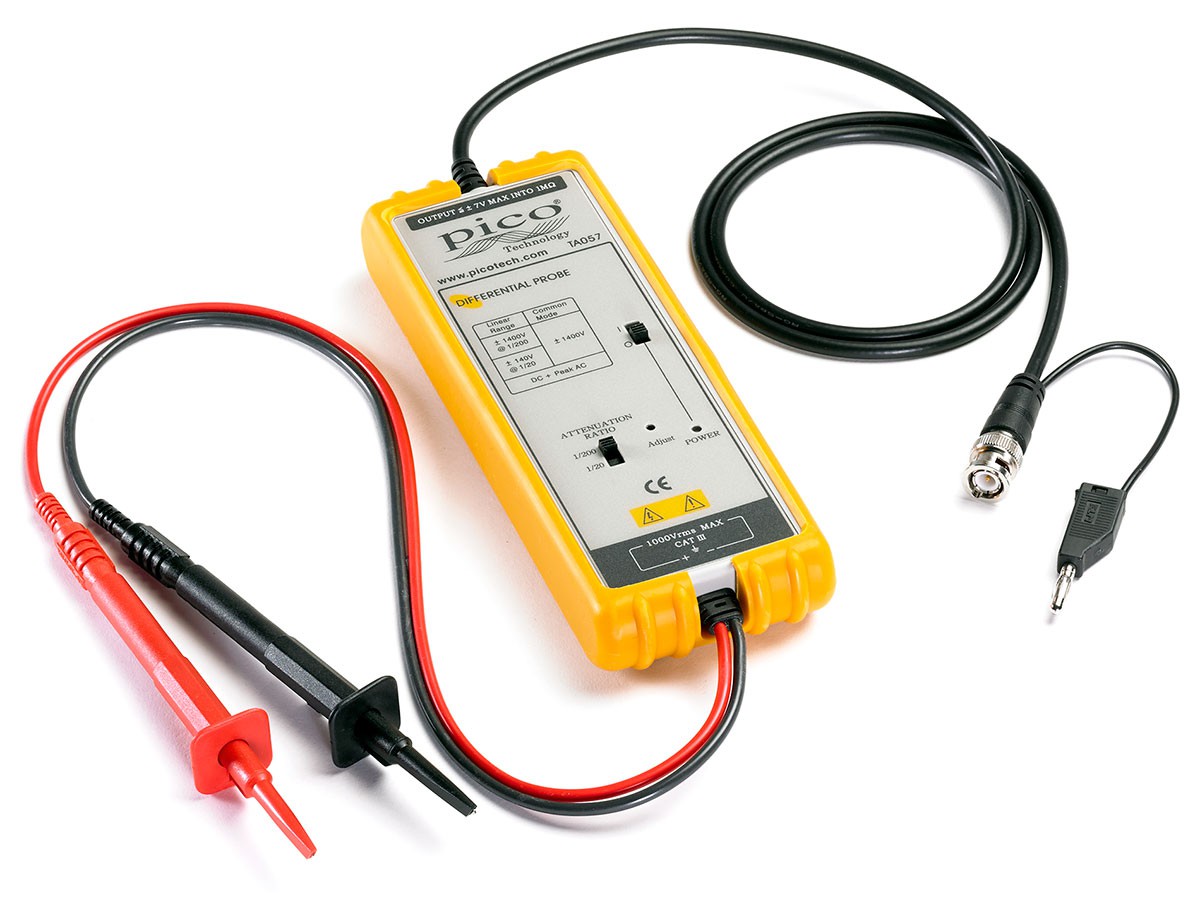

 HKTA057有源差分探頭可讓你利用共地的示波器來測量浮地的信號，并擴大您示波器的浮地電壓測量范圍。
| ||||||||||||||

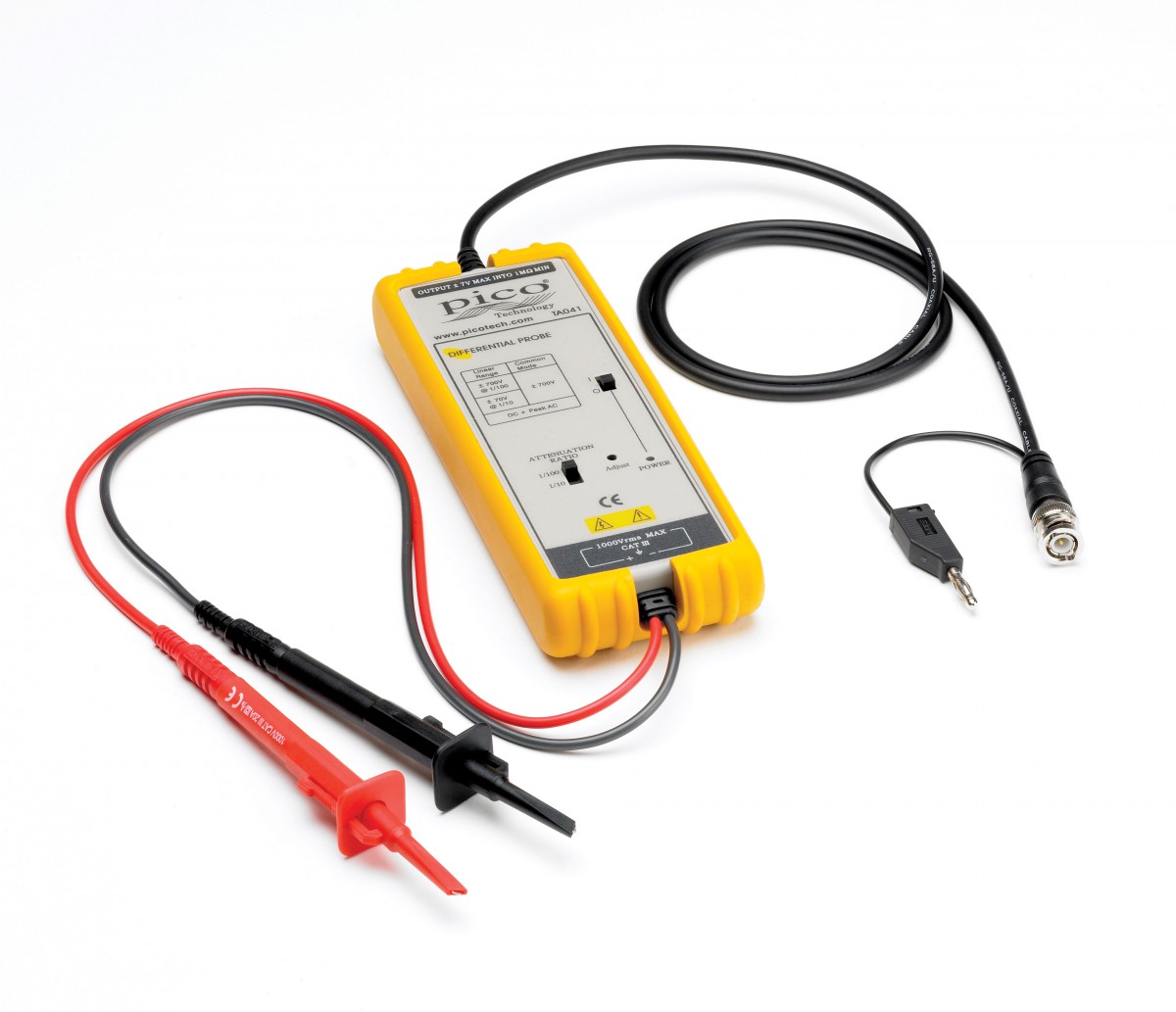

 HKTA041有源差分探頭可讓你利用共地的示波器來測量浮地的信號，并擴大您示波器的浮地電壓測量范圍。
| ||||||||||||||||||||
Pico科技一直積極地為您的診斷需要開發解決方案?；旌蟿?dòng)力和新能源電動車上的高壓系統測試要用到下面額外的附件。
下面有源差分探頭可讓您的PicoScope示波器用于高電壓測試，如馬達電機和發電機。
請注意：您必須在汽車廠的指引和流程下進行高電壓系統測試；且您應當受過適當?shù)呐嘤?xùn)并配備相關的個人防護裝備。
| 圖片 | 名稱型號 | 價格 | |||||
| 25 MHz 700V 差分探頭 ×10/×100?（型號：TA041） | ||||||
| 25 MHz 1400V 差分探頭 ×20/×200?（型號：TA057） |
 噪音、振動、異響?對現在的技術人員來說，Pico科技開發的PicoDiagnostics?NVH 套裝為許多NVH問題提供了低成本、高效率的解決方案。它以下面方式提供實時診斷：一個柱狀圖，一個頻率圖表，一個3D頻率圖表，一個RPM或車速視窗。它可以在路試前啟動記錄，回來后再回放記錄進行分析，以確保駕駛員將注意力放在路上。用它保存記錄非常簡單，像我們其它汽車軟件一樣，您可以輕松地將文件保存到您的電腦硬盤里。 PicoDiagnostics? NVH套裝與PicoScope 4000系列汽車示波器一起使用，適用于各種構造的汽車（直列、V型；手動、自動），以滿足你的需求（不包括J2534掃描工具或VCI）。因?yàn)檐浖?jí)終生免費，沒有額外支出，確保您可以在這投資中受益。如果您已經擁有了PicoScope 4000系列汽車示波器，你已經擁有了這套設備的一半了。 | ||||||||||||||||||||||||
 經典應用：顧客對噪音/振動的埋怨是最主觀的，這對現在的技師在開展診斷和矯正之前是一種挑戰。將NVH套裝連接到車輛上，技師可以帶上顧客一起對車輛進行路試，捕捉所有振動和噪音幅值。采集到這些有用的數據后，您就可以分析、與之前的數據作對比，或者與相同車型的數據作對比。通常，顧客察覺到的“問題”振動實際上是車輛自身特性。現在，您可以獲得客觀的數據，并與相同車型上采集的數據作對比，消除顧客的疑慮并告訴他一切正常。另外，通過對比數據，可能會突出車輛的問題；有了測量數據的支持，技師可以自信地開展修復工作。下面是NVH套裝幫您省時省錢的部分經典應用：
| ||||||||||||||||||||||||
 NVH問題所有NVH問題的根源是振動。一方面這些是不想要或意料之外的振動，另一方面它們是一直存在的（比如發動機燃燒），但無論如何它們不應該傳輸?shù)今{駛員或乘客上。 聲音其實是通過空氣（或其它媒介）傳輸?shù)恼駝?dòng)，當它到達人的耳朵后被“聽到”。盡管理想的聽覺范圍是20 Hz到20 kHz，但大多數人最多能聽到100 Hz 到 15 kHz。振動通常是“感覺”到的，頻率低于200 Hz。20 Hz到200 Hz的頻率范圍，振動可以被感覺到和聽到。 為了有效地處理這些頻率范圍，PicoDiagnostics NVH 套裝包含了麥克風（針對聲音）和加速度計（針對振動）。 傳統上，NVH問題是很難解決的。對于NVH的埋怨是主觀的，因?yàn)椴煌藢?duì)NVH的接受度和感覺是不一樣的。技師要有效地解決這種問題，他們需要正確的工具和流程，客觀、可重復、簡易地診斷對NVH的埋怨。PicoDiagnostic NVH套裝就是這樣的工具，并能給顧客生成報告，顯示他們的埋怨已得到完善處理。 | ||||||||||||||||||||||||
 設置向?qū)Ш蚇VH幫助?Pico的NVH系統有一系列的向?qū)?，指引您完成必需的設備連接和車輛信息輸入，然后生成易懂的測試結果。 該測試系統檢測振動（和聲音），包括頻率變化的（車輪、發動機、傳動軸等）和頻率固定的（如電子冷卻風扇）振動。測試結果以易懂的報告形式顯示，并能用適合您的視圖來顯示。 完整的幫助文件解釋原因和解決方案，軟件提供的功能讓您以邏輯方法來輕松診斷問題，最終揭示問題的根源。同樣的功能，還可以讓您向顧客展示測試結果，以驗證您的修復或修理的成效。 | ||||||||||||||||||||||||
套裝內容?盡管我們的NVH套裝有不同的配置，但它們只在配備的傳感器（麥克風或加速度計）數量上有區別。使用時都是用BNC線纜連接接口盒到Pico汽車示波器（分開銷售）上；用USB線連接您的Pico汽車示波器到一臺運行PicoDiagnostics軟件的電腦上。單獨的J2534掃描工具或VCI（自行購買）用來提供RPM數據，或者通過電子信號來獲得RPM。
| ||||||||||||||||||||||||
| [cryout-button-color ?color=”#47AFFF”]閱讀應用案例[/cryout-button-color] [cryout-button-color ?color=”#47AFFF”]使用視頻[/cryout-button-color] | ||||||||||||||||||||||||
規格
|
該套裝跟 NVH 套裝的配合使用，使用我們配套的傳動軸平衡軟件；它包含有高質量的光學傳感器和磁座。
該套裝主要用于傳動軸（驅動軸）的平衡，也支持其它旋轉部件的頻率測量。
友好的PicoDiagnostics傳動軸平衡軟件，通過簡潔易懂的圖形一步一步指引你，讓你快速一致地識別和糾正傳動軸的不平衡。
使用此套裝，你直接就可在車上做傳動軸平衡，不需要拆卸傳動軸。
平衡軟件支持不同的方法，如法蘭（在法蘭現有的孔里加重量塊）和管卡夾/卡箍（將卡箍的重量綁在傳動軸上）。對這兩種方法，軟件都提供了完整的向?qū)?，直接指引需要加多少重量并放置在哪個位置來平衡傳動軸。
動平衡套裝與NVH套裝組成的系統賦予技師平衡傳動軸的能力，而之前這種能力只有汽車制造廠或昂貴復雜的設備才具有。
FirstLook發動機診斷傳感器提供一種快速和精確的方法診斷汽車發動機問題例如燒氣門、壞噴油嘴和其它性能問題而無需拆解發動機。
當把FirstLook發動機診斷傳感器連接到發動機排氣或者真空管路時，就會在示波器上顯示出發動機核心性能的完整圖像。
工作原理FirstLook傳感器可探測內燃機正常工作所產生的脈沖波。所有發動機都會產生確定的脈沖波，因此脈沖波上的任何改變或異常都可追蹤到發動機的問題。這些脈沖波也受排氣中未燃燒燃油的影響，這種異常也可探測和顯示。
FirstLook傳感器的典型應用要么安裝在排氣管內要么安裝在真空口內，以探測空氣流的脈沖。當把它連接到你的示波器上時，就會實時顯示氣門、汽缸和噴油嘴的工作狀態。適用于任何兩沖程或四沖程汽油機或柴油機。通過顯示正時觸發，可定位某個汽缸。能夠識別發生氣門或噴油嘴問題的準確汽缸，可節省寶貴的診斷時間和成本。?
藍色：排氣脈部，紅色：點火信號
FirstLook?汽車發動機診斷傳感器是一款發動機分析儀，它能夠提供發動機汽缸、氣門和噴油嘴的性能數據，而無需拆解發動機。
當發動機運轉時，它每次氣門打開都會產生排氣脈沖。FirstLook連接到排氣管可分析這些脈沖并且捕獲發動機和每個汽缸工作的相關數據。修理廠可以比較不同的發動機，從而確定是否或者在哪里有問題。
為了看看FirstLook在修理廠表現怎么樣，我們送了一套給創新獎評選成員和ASE認證技師Mike Steptoe，他是美國威斯康星州Reliable汽車修理廠的老板。他的意見如下：
我真的喜歡用這個產品，特別是它捕獲每個汽缸信息的靈敏度。觀察示波器上的波形，我能夠確定每個氣門打開和關閉的時間。我也非常喜歡它的設置方便又快，特別是與傳統發動機分析儀相比。在不到5分鐘內，我就準備好可以測試了，因?yàn)橹挥幸粋€(gè)連接。很多分析儀要接很多線?！?/p>
“另外，我還認為這是銷售噴油嘴清洗服務的最好工具，因?yàn)槟隳軌蚩匆娛裁磿r(shí)候噴油嘴打開和關閉。我還能診斷很多其它更困難的汽車問題。對于我而言，這意味著我不用拆解奔馳，就能夠診斷和修理噴油嘴問題?！?/p>
創新獎 – Professional Tool & Equipment News (2004)
FirstLook發動機診斷傳感器套裝內含：
含稅價：7600元/套
高質量電纜確保電腦和PicoScope之間可靠的信號與電源連接。
含稅價：160元/個
圖片
名稱型號
價格
這款高質量示波器探頭，帶寬是100MHz示波器探頭。兩位置滑動開關可可選衰減×1或×10。
適用于精確測量快速信號，例如CAN總線和FlexRay。。標準BNC插頭，1.2米長。
這款探頭用于取代我們套裝里的舊款MI007，提高了產品的耐用性和使用的便利性。
含稅價：330元/個

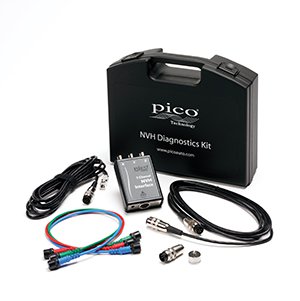

3軸NVH診斷套裝（型號：PP986）

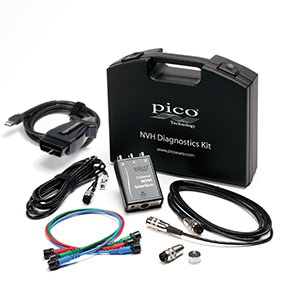

3軸NVH+J2534 診斷線套裝（型號：PQ043）

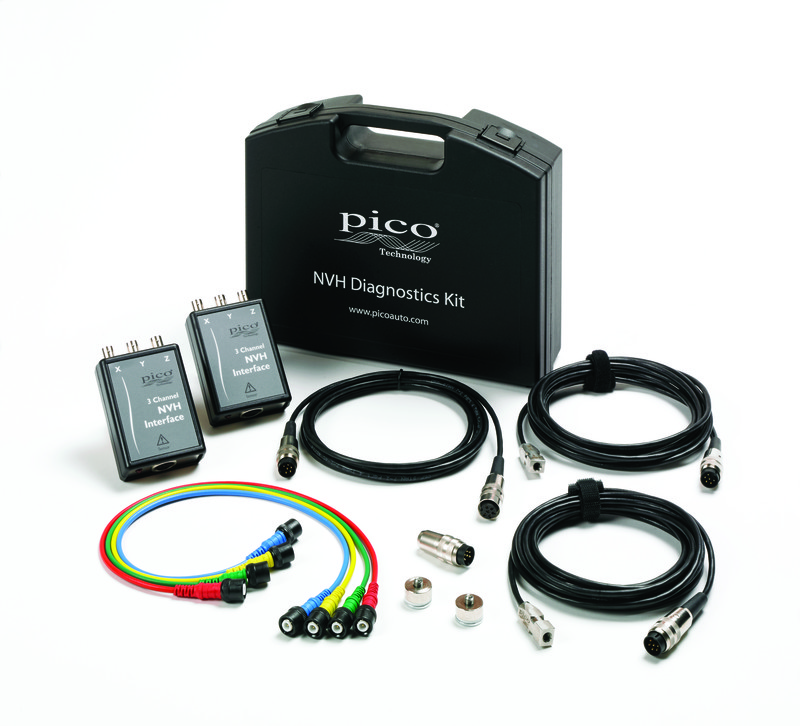

4軸NVH診斷套裝（型號：PP987）

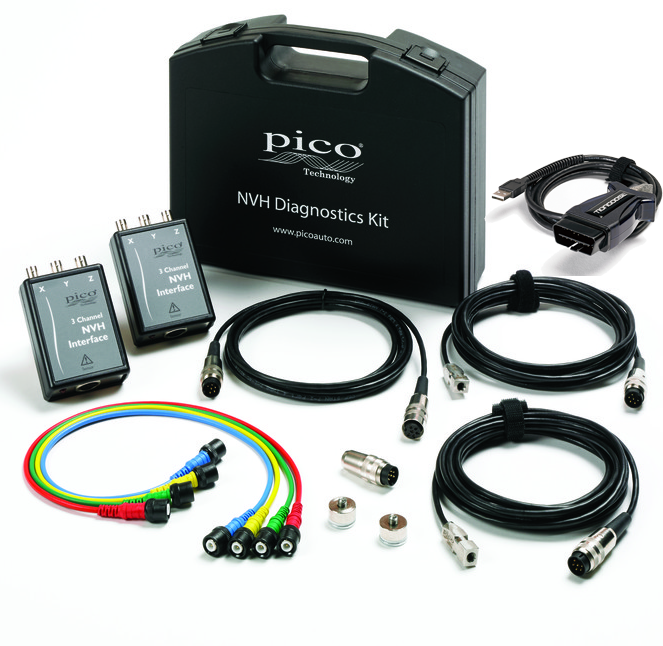

4軸NVH+J2534 診斷線套裝（型號：PQ045）

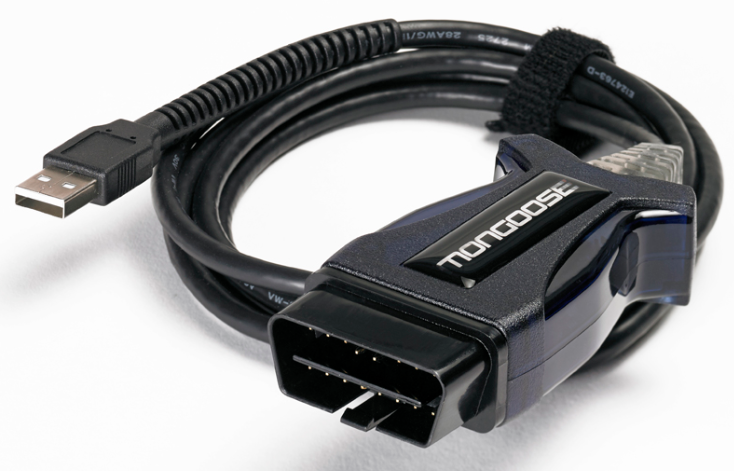

J2534 診斷連接線（Mongoose Pro ISO/CAN）（型號：TA293）
