獨立點火線圈延長線（型號PP400）

By | |

這些延長線使您能夠接觸獨立點火系統（COP）的次級點火電路。安裝COP延長線在點火線圈和火花塞之間，再用次級點火拾取線夾住該延長線，拾取高壓波形到您的PicoScope。包含一根地極線以確保安全。

含稅價：2150元/套

備注：一套4條。

次級點火拾取線

By | |

次級點火拾取線使PicoScope能夠測量次級點火電路的高壓電壓（HT）。它夾住高壓線即可，無需斷接高壓線。該測試線包括一個接地夾，一定要始終接到蓄電池負極（地極）以防止雜散電壓損壞示波器。

480元/條（含13%增值稅發票）

EP065?藍色

EP066?紅色

EP067?綠色

EP068?黃色

獨立點火線圈（COP）探頭（型號PP357）

By | |

COP獨立點火線圈探頭是你檢查獨立點火線圈和火花塞最快的途徑。

1. 快速發現失火
2. 為示波器提供次級點火波形，比檢測初級波形更快
3. 工作于所有可以顯示點火波形的示波器
4. 適用于大多數COP和傳統點火系統
5. 柔性設計，可任意彎曲，方便拾取難以接觸到的部件的信號
6. 不需要電池

PP357獨立點火探頭套裝包含：

  • 一個COP探頭（HKTA204）
  • 一條BNC至BNC線纜（HKTA033）

含稅價：1650元/個

200/2000安交直流電流鉗（型號HKTA167）

By | |

簡介

200A/2000A直流電流探頭新的2000A/200A大電流鉗可以測量至2000A的電流，不用切割、斷開或剝離電線。在測量商用車和大型發動機轎車啟動馬達的高電流上，它是很理想的。

這種新的電流鉗可以取代現有的PP266（600A），PP253（2000A）電流鉗，它具有更高的靈敏度、更低的噪聲和更快的響應速度。 HKTA167設有200A模式，用于更好地測量較低的電流，并有一個改進的鉗口尺寸。在不使用時，還具有自動斷電裝置以節省電池壽命（在測試電池漏電/斷開電流時，這個功能可以被禁用）。

采用先進的霍爾效應傳感器提高靈敏度和高外部磁場抑制， HKTA167提供了一個突破性的量程和精度，以滿足現代汽車特別是柴油發動機的挑戰。

這些電流鉗已經被設計和PicoScope示波器一塊使用，并設有減少噪聲拾取的額外篩選。

說明

開啟

當探頭切換到所需的量程，綠色的LED指示燈會亮起。電池正常運行時如果電壓過低，LED會開始閃爍，并向用戶發出警告。

自動調零

探頭的零偏移輸出電壓可能因熱和其他環境條件引起變化。選擇所需的量程，壓下自動調零按鈕清空輸出電壓。當探頭被清零時，確保探頭遠離載流導體。

電流測量

  1. 切換探頭，選擇所需的量程和檢查綠色指示燈已點亮。
  2. 將輸出引線連接到示波器。
  3. 使用自動調零按鈕將探頭歸零。
  4. 將探頭鉗口包緊導線，保證鉗口閉合面之間接觸良好。
  5. 觀察和測量。正輸出表示電流的流動是在探頭箭頭所示的方向。

自動關機

為了節省電池壽命，探頭會在約10分鐘后自動關閉。要禁用自動關機功能，在按下自動歸零按鈕的同時，開啟電流鉗的電源鍵（拔到其中一個檔位上）。這時紅色LED指示燈會亮起，探頭將保持ON，直到再次關閉。

更換電池

當最小工作電壓接近時，綠色或紅色LED會閃爍。請使用下列步驟：

安全警告：取下電池蓋之前，確保示波器探頭斷開和遠離任何帶電的電路。

從導體松開探頭，使用On – Off開關關機，從外部設備斷開輸出線。
擰松緊固電池蓋的固定螺釘。將蓋子提起30 ° ，將它完全拉出，如圖1所示。更換電池，最后重新安裝電池蓋，并擰緊螺釘。

含稅價：2450元/個

電氣數據

(準確度均在23 ℃±1 ℃)
額定電流2000 A AC 峰值或 DC
測量范圍（S ）2000 A
過載能力2200 A (60 s)
輸出靈敏度

10mV/A (0-200A量程)

1mV/A(0-2000A量程)

精度1)(0 – 200A的10mV/A)讀數的± 1% ± 100 mA

精度1)(0–1500 A的1mV/A)讀數的± 1% ± 500 mA

精度1)(1500 – 2000 A的1mV/A)讀數的± 5%?

增益變化范圍讀數/°C的±0.15%
頻率范圍DC to 20 kHz (-1 dB)
IRMS x f ≤ 400,000
電源9 V 堿性電池 PP3, MN 1604 or IEC6LR61
負載阻抗（最?。?/td>> 100 kW and ￡ 100 pF

一般資料

導體尺寸32 mm直徑
輸出電纜和連接器2 m 長同軸電纜，末端BNC連接器
過載能力2200 A (60 s)
工作溫度0°C to +50°C
取出電池儲存溫度-20°C to +85°C
所引述的精度1) ，被測線纜位于鉗口的中心。

20A/60A 電流鉗（型號HKTA018）

By | |

20A/60A直流電流鉗（型號HKTA018）用于PicoScope汽車示波器，測量10 mA和60 A之間的電流。因此特別適用于測量噴油嘴和燃油泵的波形。

該電流鉗有2個校準設置，由面板上的滑動開關設置。

1. 1 mV/10 mA (100 mV = 1 A)
— 用于測試電流最大至20A
2. 1 mV/100 mA (10 mV = 1 A)
— 用于測試電流最大至60A

使用時，無需切斷被測電線，只需打開鉗口夾住電線，就可測量電線內的電流。不用接觸導體。

含稅價：1350元/個

噴油嘴電流波形。

CAN測試盒（型號EP083）

By | |

介紹

CAN引線盒也叫CAN測試盒，用它可輕松連接汽車上16針腳的診斷插座。根據車輛配置，你可以用它檢查電源、地極和CAN總線信號質量。你可把PicoScope汽車示波器連接到CAN引線盒，監測存在的任何信號，例如CAN高和CAN低信號。CAN測試盒連接車輛的OBDII / EOBD插座，讓你輕松診斷電路故障。

  • 輕松檢查電源和地極電路
  • 確定通訊鏈接協議
  • 連接示波器，捕獲信號和采集信號波形數據

工作原理

CAN測試盒使用編號的背光LED燈來指示診斷連接器相應的插腳有信號數據。閃爍的LED燈指示信號被拉高/低。
連接CAN測試盒到您的Pico示波器或其它適當?shù)氖静ㄆ?，可以讓您監測到現時使用的任何信號，如CAN高和低信號。CAN測試盒的插腳接口可與標準的4mm公接頭連接。

CAN測試盒配有一條2.5米的線纜，所以您可以遠離診斷連接器在一個方便的位置工作；另有一個額外的轉接連接頭，可讓您接上示波器的同時也連接上解碼器。該測試盒由診斷連接器供電，所以不需要電池或電源適配器。

含稅價：2550元/個

LED燈指示如下信號：
  • LED 1/9 – 485A/485B (廠家專用信息)
  • LED 2/10 – Bus+ Line J1850/Bus- Line J1850
  • LED 3/8/12/13 – 未來升級
  • LED 4 – 底盤接地(接地)
  • LED 5 – 信號接地(信號)
  • LED 6/14 – SAE J2284的CAN High / SAE J2284的CAN Low
  • LED 7/15 – ISO9141-2和keyword 2000485A的 K Line / ISO9141-2和keyword 2000的L Line
  • LED 11 – 時鐘
  • LED 16 – 蓄電池+ (電壓供應)

噪音振動（NVH）檢測儀（型號：PP858）

By | |

PicoDiagnostics?NVH套裝在維修汽車和精確分析噪音、振動和聲振粗糙度問題上，實現了真正的突破。利用您現有電腦的功能和大顯示屏，這個系統結合了高速的汽車數據采集分析并展示清晰易懂的結果及動作。該系統不但提供了您一直期盼NVH工具該有的一切，而且它還是利用電腦的強大性能靈活性來滿足許多未來應用的系統。在這個系統里的有PicoScope?軟件的設計，通過直接提供檢測傳感器、執行器和連接這些部件的線路的能力，來提高你的工作效率。PicoDiagnostics?NVH套裝能讓你做到不止只是檢測線路和部件，它還具有特殊功能來幫助捕捉和診斷間歇性和功能性故障。

概述
對現在的技術人員來說，Pico科技開發的PicoDiagnostics?NVH 套裝為許多NVH問題提供了低成本、高效率的解決方案。它以下面方式提供實時診斷：一個柱狀圖，一個頻率圖表，一個3D頻率圖表，一個RPM或車速視窗。它可以在路試前啟動記錄，回來后再回放記錄進行分析，以確保駕駛員將注意力放在路上。用它保存記錄非常簡單，像我們其它汽車軟件一樣，您可以輕松地將文件保存到您的電腦硬盤里。PicoDiagnostics? NVH套裝與PicoScope 4000系列汽車示波器一起使用，它包括了您需要的所有東西。因為軟件升級終生免費，沒有額外支出，確保您可以在這投資中受益。

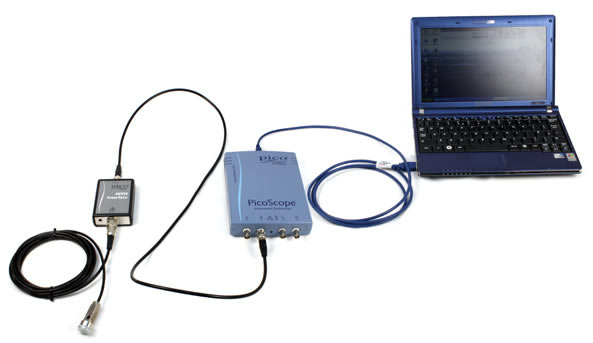

nvh-sys

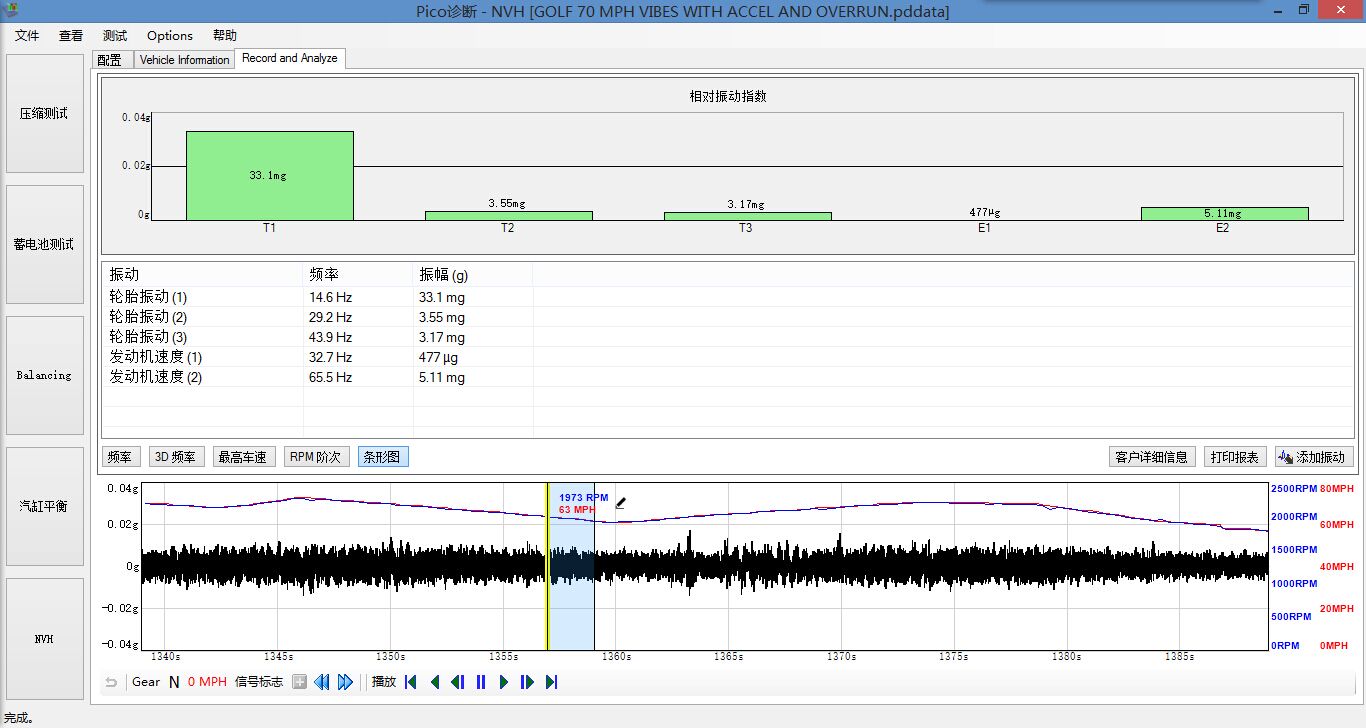

nvh result

關鍵特征與優勢

(1)包含簡單的柱狀圖和結果，診斷快速和簡單易用。完全分析和高級特征（包括瀑布和光譜顯示），只需點擊一個按鈕。
(2)專門為路試、車間診斷和傳動系統平衡設計
(3)檢測相互隔離的多個振動和噪音，并提供故障原因及維修的幫助與建議
(4)與任何 J2534 接口一起使用獲取車輛數據
(5)可以不與解碼器一起使用——特別對老款的或沒有協議的車輛有用
(6)清晰精確地全屏呈現高分辨率的結果
(7)記錄達500秒的數據，并自動分析
(8)所有數據和結果保存在您的電腦里，您自己回放和分析或者分享
(9)顧客報告功能解釋故障診斷和需要執行維修(10)將無限數量的路試結果保存為電腦數據文件——這些也可以附加到顧客記錄上。
(11)導入WAV音頻文件，例如顧客記錄的車輛噪音
(12)接入您的PicoScope? 汽車示波器（分開銷售）
(13)免費軟件升級
(14)軟件與Windows XP, Windows Vista, Windows 7 and Windows 8兼容

你的PicoDiagnostics NVH套裝（貨號PP858）內含：

  • TA148 單輸出NVH接口盒
  • TA096 加速度計固定磁鐵
  • PA047 NVH套裝存放箱
  • TA098 電纜：絕緣BNC至絕緣BNC 5m
  • TA143 MEMS加速度計
  • TA144 NVH套裝麥克風
  • TA145 NVH接口盒傳感器延長線

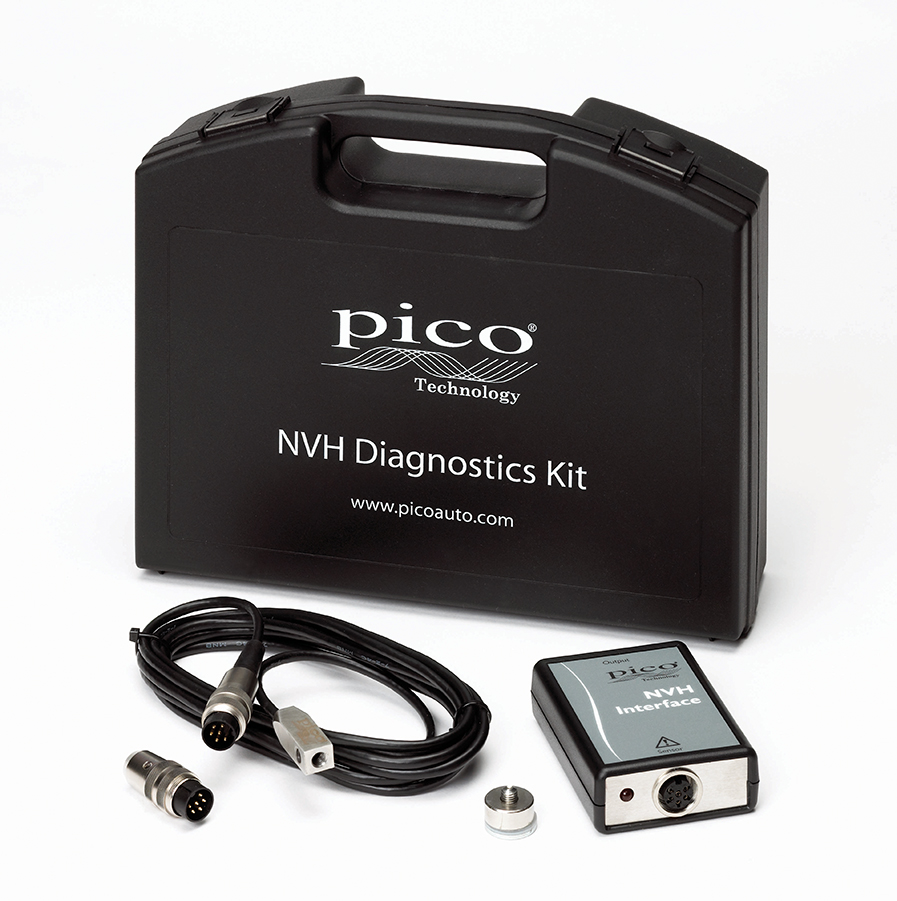

NVHkitcase_LR
含稅價：9500元/套；不含稅價：8750元/套。

[cryout-button-color url=”http://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-122319159.36.4WnJgH&id=39344846788″ color=”#47AFFF”]淘寶購買[/cryout-button-color]

[cryout-button-color ?color=”#47AFFF”]閱讀應用案例[/cryout-button-color]

WPS500X壓力傳感器

By | | ,

WPS500X汽車壓力傳感器

介紹

擁有超高分辨率和精度，WPS500X汽車壓力傳感器可用于快速分析許多汽車系統的壓力。

  • 精確測量到500psi
  • 超快100μs響應時間
  • 放大功能強化分析能力
  • 內部可充電鋰電池
  • 內置壓力釋放/放氣閥
  • 自動歸零
  • 高噪音抑制
  • 溫度補償

汽缸壓力波形

WPS500X具有超快100μs響應速度從滿量程的0%至90%，并且靈敏度達到大約0.07psi (5 mbar)。這給你精確展示快速變化的信號，并且可跨越大壓力范圍。

壓力量程

三個壓力量程 = 性能和多用途

WPS500X的三個壓力量程可精確測量和分析許多汽車壓力包括汽缸壓縮、燃油壓力、進氣歧管真空和排氣脈沖。

量程1
第一個量程-15至500 psi（大約-1至34.5 bar），用于高分辨率和高精度的高壓測試?yán)绱蝰R達和運行汽缸壓縮測試或燃油壓力測試。這項測試不只是診斷汽缸壓縮問題的最佳方法，也是你識別凸輪軸正時問題（例如正時皮帶跳齒和伸長的正時鏈）的最佳手段 – 這項測試特別適用于多凸輪軸發動機，其每個凸輪軸上沒有凸輪傳感器。

量程2
第二個量程測量-15至50 psi ( 大約 -1 至 3.45 bar)范圍。該量程特別適用于真空測試和燃油系統測試。當測試這些系統時，你會發現放大功能特別有用，能夠用真空波形輕松分析氣門工作狀況，或者用燃油波形分析噴油嘴。

量程3
用第三個量程，你可測量-5至5psi (大約 -0.34 至 0.34 bar)的壓力。該設置有足夠的靈敏度，你可以分析小壓力或脈沖例如排氣脈沖。

排氣脈沖波形（有故障的，4缸發動機）

故障的汽缸壓力波形（排氣門未打開）

三元催化器堵塞（排氣沖程壓力過大）

曲軸箱通風壓力波形

主要功能：
(1)汽缸壓力波形測試——識別進/排氣門開啟關閉時刻診斷氣門是否提前開啟或卡滯、判斷三元催化器是否堵塞、診斷點火提前角及配氣機構正時等機械故障
(2)曲軸通風壓力測試——診斷活塞環是否磨損
(3)進氣真空波形、排氣脈沖波形測試——判別各缸進氣量是否一致，診斷失火、燒氣門、積碳故障
(4)燃油壓力波形測試——診斷各缸噴油嘴噴油量是否一致及油路系統其它部件的機械故障

產品型號：

經典應用：
