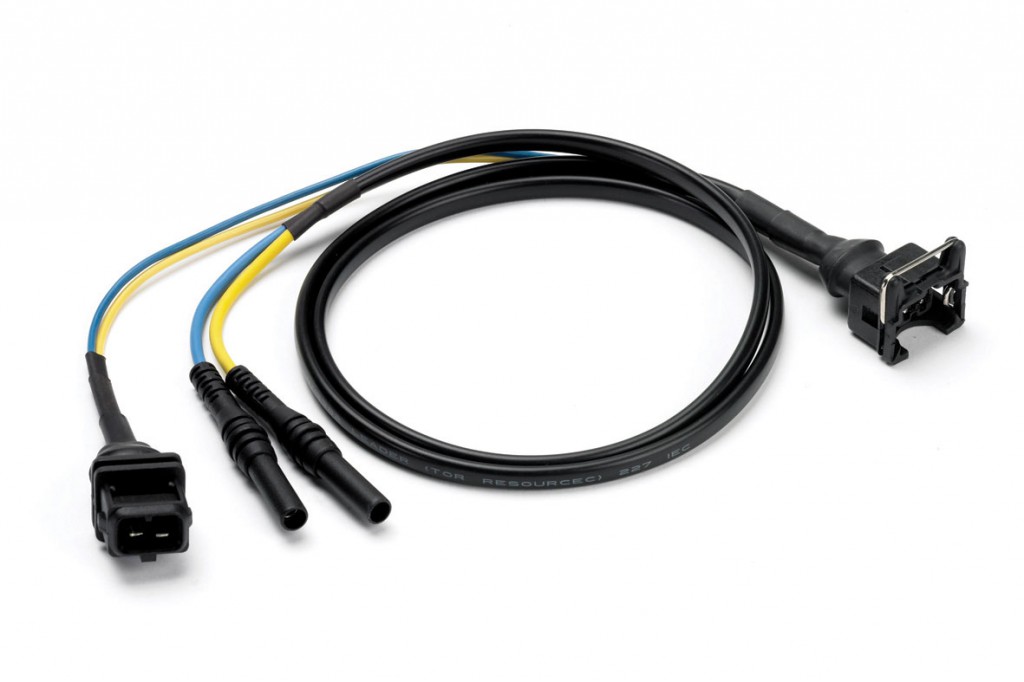

HKTA012 AMP連接器引線助你讀取發動機上各種2針腳的傳感器和執行器的電壓信號。輕松連接引線到發動機線束上，然后將汽車示波器BNC測試線（HKTA125至HKTA128其中一條）連接到引線的4mm香蕉接頭上讀取信號。
你可以用電流鉗測試引線的每一條線的電流；例如：使用引線同時采集噴油嘴電流和噴油嘴電壓。
使用2針腳引線前請閱讀相關指導。
如果連接錯誤，有可能對示波器造成短路！短路會導致嚴重的損害，且這樣的維修費用需要你來承擔。
含稅價：310元/條
該連接器引線套裝助你讀取發動機上多針腳傳感器和執行器的電壓信號。輕松連接引線到發動機線束上，然后將汽車示波器BNC測試線（TA125至TA128其中一條）連接到引線的4mm香蕉接頭上讀取信號。
你可以用電流鉗測試引線的每一條線的電流；例如：使用引線同時采集噴油嘴電流和噴油嘴電壓。
下面5種引線包含在該套裝里：
含稅價：3100元/套
這個套裝包含的連接器引線，適用于大眾、奧迪和其它品牌發動機上常用的連接器。套裝包含：
含稅價：2050元/套
使用前請閱讀下面指導。
必須使用線路圖或其它資料來辨別信號針腳。
不管有多少個針腳，Pico的連接器引線顏色按照下面制造：
如果連接錯誤，有可能對示波器造成短路！短路會導致嚴重的損害，且這樣的維修費用需要你來承擔。
通常最方便地捕捉信號的方法是使用專用的引線或轉接盒。
Pico提供廣泛的方案來協助你。對于最常見的連接器，我們有相應的連接器引線；而對于不在此列的連接器，你可以使用我們的6路通用引線。
我們同時為常見的保險絲類型提供系列的保險絲延長線；為方便探測16針腳診斷接口，我們提供了EP083 CAN測試盒。
圖片
名稱型號
價格
擁有6路通用引線，不需要刺穿被測部件的線纜絕緣層，也不需要從背后刺入線束接頭。這些6路通用引線只需接入部件接頭與線束接頭之間，方便示波器從該引出線上拾取被測部件的電壓與電流信號。6路通用引線的接頭有4種尺寸，如下：
·微: 0.6 mm
·小: 1.5 mm
·中: 2.3 mm
·大: 2.8 mm
適用于汽車上所有線纜插頭。
型號：HKTA063，（綠色），微：0.6mm，
含稅價：410元/束
型號：HKTA024，（黃色），?。?.5mm，
含稅價：410元/束
型號：HKTA025，（藍色），中：2.3mm，
含稅價：410元/束
型號：HKTA026，（黑色），大：2.8mm，
含稅價：410元/束
用于常規刀片（ATO/ATC）和微型刀片（ATM）保險絲。使用Pico電流鉗進行基于保險絲的診斷和測試。
含稅價：520元/套
介紹
CAN引線盒也叫CAN測試盒，用它可輕松連接汽車上16針腳的診斷插座。根據車輛配置，你可以用它檢查電源、地極和CAN總線信號質量。你可把PicoScope汽車示波器連接到CAN引線盒，監測存在的任何信號，例如CAN高和CAN低信號。CAN測試盒連接車輛的OBDII / EOBD插座，讓你輕松診斷電路故障。
工作原理
CAN測試盒使用編號的背光LED燈來指示診斷連接器相應的插腳有信號數據。閃爍的LED燈指示信號被拉高/低。
連接CAN測試盒到您的Pico示波器或其它適當?shù)氖静ㄆ?，可以讓您監測到現時使用的任何信號，如CAN高和低信號。CAN測試盒的插腳接口可與標準的4mm公接頭連接。
CAN測試盒配有一條2.5米的線纜，所以您可以遠離診斷連接器在一個方便的位置工作；另有一個額外的轉接連接頭，可讓您接上示波器的同時也連接上解碼器。該測試盒由診斷連接器供電，所以不需要電池或電源適配器。
含稅價：2550元/個
