Category Archives: 壓力傳感器

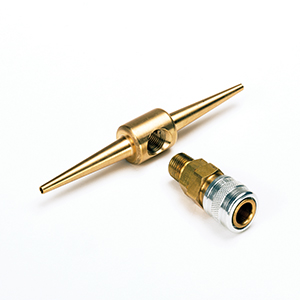

真空轉接頭（PP972）

By | |

空轉接頭提供一種簡單方法將WPS500X連接到現有的真空管。簡單斷開管子的一端，插入轉接頭，并用額外的短管子重新連接系統。

WPS500X直接接在快速接頭上，就可在真空系統上進行管內低壓實時測量。

兩端圓錐部分適合于內徑3mm至6mm的軟管。

備注：此接頭不包含在PP939套裝里，需要單買。

含稅價：580元/套

燃油管壓力轉接頭（?。≒P973）

By | |

PP973-apart-2-web該燃油管壓力轉接頭提供一種簡單方法將WPS500X連接到現有的燃油管或其它適合尺寸的管子上。簡單斷開油管的一端，插入轉接頭，并用額外的短油管重新連接油路系統。

WPS500X直接接在快速接頭上，就可在油路系統上進行管內壓力實時測量。

如果使用透明的管子，你可以觀察流量：是否有氣穴、泡沫或其它影響流量因素。

該中型燃油管壓力轉接頭適用于內徑為1/4″ 和 5/16″的軟管。

備注：此接頭不包含在PP939套裝里，需要單買。

含稅價：580元/套

燃油管壓力轉接頭（中）（PP974）

By | |

PP974-apart-2-web該燃油管壓力轉接頭提供一種簡單方法將WPS500X連接到現有的燃油管或其它適合尺寸的管子上。簡單斷開油管的一端，插入轉接頭，并用額外的短油管重新連接油路系統。

WPS500X直接接在快速接頭上，就可在油路系統上進行管內壓力實時測量。

如果使用透明的管子，你可以觀察流量：是否有氣穴、泡沫或其它影響流量因素。

該中型燃油管壓力轉接頭適用于內徑為5/16″ 和 3/8″的軟管。

備注：此接頭不包含在PP939套裝里，需要單買。

含稅價：580元/套

WPS600液壓壓力傳感器（型號：EP081）

By | |

WPS600-Pressure-TransducerWPS600 液壓壓力傳感器

擁有高精度和大量程，WPS600 液壓壓力傳感器與Pico示波器一起使用，方便快速分析加壓系統。

  • 精確測量達到 600 bar (8700 psi)
  • 超快速的 100 微秒響應時間 (從滿刻度的0% to 90% )
  • 內置可充電的 LiPo 電池
  • 自動歸零
  • 高噪音屏蔽
  • 溫度補償

備注：

不適用于長期連續工作。

由于汽車使用大范圍規格的液壓連接件，所以我們不為該產品提供任何指定接頭或管子。那些為低壓力WPS500X配套的接頭與管子不適用于高壓的液壓系統。

我們推薦你聯系你的液壓管供應商采購或定制額外的接頭或管子，以連接你特定的液壓系統。

兩個壓力量程，增加應用領域

WPS600的兩個壓力量程讓您精確測量和分析很多工業和汽車的非持久的壓力，包括液壓、發動機機油壓力。

量程 1?

第一個量程，0 至 600 bar (約 8700 psi) 提供高分辨率和精度進行液壓系統的高壓力測試。

量程 2

第二個量程從 0 至 60 bar (約 870 psi)。這個量程非常適用于低壓力系統，如油泵。

量程壓力傳感器精度響應時間輸出比例
10 to 600 bar
0 to 8700 psi		1% of scale100 μs1 V/100 bar
1 V/1450 psi
20 to 60 bar
0 to 870 psi		1% of scale100 μs1 V/10 bar
1 V/145 psi
包裝里有什么?
  • WPS600 壓力傳感器
  • 手提箱
  • USB 線纜
  • BNC 至 BNC 線纜
  • 用戶手冊

無與倫比的 WPS600

以往您想進行的每一項診斷測試都需要用不同的壓力傳感器，這是很平常的。現在，WPS600消除了這種需要；WPS600是個超高分辨率的傳感器，可用于多種液壓診斷應用。兩個壓力量程、可充電Li-Po 電池全包含在一個可靠耐用的外殼里，WPS600是壓力分析的低成本、高效率的解決方案。

在價格、性能和多功能因素上，沒有可以和WPS600壓力傳感器比較的東西。

經典應用：

  • 液壓泵性能測試
  • 液壓閥門切換活動測試
  • 液壓壓力控制閥性能測試
  • 液壓壓力衰退測試
  • 殘留液壓壓力測試

含稅價：14800元/套

含稅價：12800元/套

WPS500X壓力傳感器

By | | ,

WPS500X汽車壓力傳感器

介紹

擁有超高分辨率和精度，WPS500X汽車壓力傳感器可用于快速分析許多汽車系統的壓力。

  • 精確測量到500psi
  • 超快100μs響應時間
  • 放大功能強化分析能力
  • 內部可充電鋰電池
  • 內置壓力釋放/放氣閥
  • 自動歸零
  • 高噪音抑制
  • 溫度補償

汽缸壓力波形

WPS500X具有超快100μs響應速度從滿量程的0%至90%，并且靈敏度達到大約0.07psi (5 mbar)。這給你精確展示快速變化的信號，并且可跨越大壓力范圍。

壓力量程

三個壓力量程 = 性能和多用途

WPS500X的三個壓力量程可精確測量和分析許多汽車壓力包括汽缸壓縮、燃油壓力、進氣歧管真空和排氣脈沖。

量程1
第一個量程-15至500 psi（大約-1至34.5 bar），用于高分辨率和高精度的高壓測試?yán)绱蝰R達和運行汽缸壓縮測試或燃油壓力測試。這項測試不只是診斷汽缸壓縮問題的最佳方法，也是你識別凸輪軸正時問題（例如正時皮帶跳齒和伸長的正時鏈）的最佳手段 – 這項測試特別適用于多凸輪軸發動機，其每個凸輪軸上沒有凸輪傳感器。

量程2
第二個量程測量-15至50 psi ( 大約 -1 至 3.45 bar)范圍。該量程特別適用于真空測試和燃油系統測試。當測試這些系統時，你會發現放大功能特別有用，能夠用真空波形輕松分析氣門工作狀況，或者用燃油波形分析噴油嘴。

量程3
用第三個量程，你可測量-5至5psi (大約 -0.34 至 0.34 bar)的壓力。該設置有足夠的靈敏度，你可以分析小壓力或脈沖例如排氣脈沖。

排氣脈沖波形（有故障的，4缸發動機）

故障的汽缸壓力波形（排氣門未打開）

三元催化器堵塞（排氣沖程壓力過大）

曲軸箱通風壓力波形

主要功能：
(1)汽缸壓力波形測試——識別進/排氣門開啟關閉時刻診斷氣門是否提前開啟或卡滯、判斷三元催化器是否堵塞、診斷點火提前角及配氣機構正時等機械故障
(2)曲軸通風壓力測試——診斷活塞環是否磨損
(3)進氣真空波形、排氣脈沖波形測試——判別各缸進氣量是否一致，診斷失火、燒氣門、積碳故障
(4)燃油壓力波形測試——診斷各缸噴油嘴噴油量是否一致及油路系統其它部件的機械故障

產品型號：

經典應用：
