柴油機預熱塞

用600安培電流鉗

如何連接示波器

波形示例和注意點

技術資料

測試時如何連接示波器:-

柴油機預熱塞

用BNC測試線上的4mm接頭連接電流鉗，然后將BNC連接到示波器通道A ， 如圖6.0 。

圖. 6.0

該電流鉗應該位于兩個蓄電池接線（正或負）的其中一個上，哪個方便接哪個或者直接接到定時繼電器到預熱塞的供電線上。電流鉗需要打開電源并且要面向正確的方向，如果接反，示波器將顯示顛倒的波形。

在顯示屏顯示示例波形時，你可以點擊電腦的空格鍵開始觀察實時讀數。

圖. 6.1

圖 6.1 顯示電流鉗接到預熱塞的供電線上。

柴油機預熱塞波形示例

預熱塞 / 定時繼電器波形注意點

該測試用于檢查預熱塞的狀況（這是一個4缸發動機的例子），測量定時繼電器控制的“通電時間”。一個典型的預熱塞（或加熱器）會有一個高的初始電流然后逐漸下降，最后穩定在一個固定的值。該電流與預熱塞的功率值有關。這個數據在相應的柴油機數據手冊上可以查到。

查到功率值（瓦特?cái)?shù)）后，乘以氣缸數，然后除以電壓得出預計的穩定電流。例如：

每個預熱塞 = 150 W，4個預熱塞 = 600 W

電流 = W除以電壓=600W除以12V=50安培

預熱塞工作的時間長短等于電流初始下降到關閉點，在這個例子中，該時間大約是17秒。

技術資料-預熱塞

預熱塞（或加熱塞）用于幫助冷起動，在一定的發動機狀態下通電工作。預熱塞能夠以幾種方式工作，最簡單的是在搖轉起動或者在點火打開時被接通。預熱塞被串聯在一起并以蓄電池電壓供電一定時間，通電時間由預熱塞定時繼電器決定。

部件在幾秒鐘內就被加熱到它們的工作溫度并且在發動機之外測試時你會看到白色熱點。預熱塞應該從頂向后加熱（如圖6.2），如果不是這樣，說明要更換預熱塞。

圖. 6.2

其它系統可能要等到發動機水溫達到預定溫度才關閉預熱塞，而另外的系統可能以同樣的方式工作但是將以兩個一組交替脈動。

實現預熱塞的測試有2種方法，一種是就車測試，監測它們所有的吸收電流，或者拆掉預熱塞，目視分析它們?cè)诩訜釙r(shí)的性能，同時測量它們單獨的吸收電流?？梢杂檬静ㄆ鳒y(cè)量，用這種設置來測試，也可以選擇“查看”然后“新的數字電表”。

PicoScope汽車示波器論壇

View related topics on the PicoScope Forum

柴油機相對壓力

用600安培電流鉗

如何連接示波器

波形示例和注意點

技術資料

PicoScope 和 PicoDiagnostics

盡管可以用PicoScope來測量相對壓縮，但大多數情況下使用PicoDiagnostics軟件里的相對壓縮測試功能更容易。我們所有診斷套裝都配備有PicoDiagnostics軟件。

測試時如何連接示波器 :-

柴油機相對壓力

在Pico Scope 的通道A上接上 BNC 測試線。在測試線的4mm接頭接上電流鉗，如圖5.0。

圖 5.0

電流鉗應當夾在兩條蓄電池電纜的其中一條上（輸出線或地線），這是最簡單的連接，如圖 5.1 。

電流鉗需要打開電源并放對方向。上面一側有一個指示蓄電池正極的箭頭，另一側有指示蓄電池負極的箭頭。錯誤的連接會導致反向的波形圖。在示例波形圖上可以看到柴油發動機吸收的電流比汽油發動機要相對高一些。

圖. 5.1

為彌補快或慢的打火轉速，應當輕微調整時基 (ms/格)。

當示例波形在屏幕上顯示出來時，可以按空格鍵觀察實時讀數。

柴油機相對壓力波形示例

柴油機相對壓力波形注意點

此波形作用有兩個：-

• 檢測發動機打火時所需的電流。
• 評估相對壓力

發動機打火時所需的電流取決于許多因素，包括：發動機馬力，缸數，燃油粘度，啟動馬達狀況，啟動電路狀況和汽缸壓力。典型的四缸柴油機電流在200-300安培范圍內。通過觀察每缸壓縮沖程中所需電流，可以對比每缸壓力。壓力越好時，需要的電流也更高，反之亦然。所以各缸吸收的電流值相等是很重要的。

這個測試只是汽缸之間壓力對比，不能代替用合適的壓力表進行的物理性壓力測試。因?yàn)椴裼蜋C(jī)的物理檢測位置不方便，所以在檢測壓燃柴油機故障時這是一個非常有用的測試。

注意 :- 在柴油機上進行壓力測試時要用合適的壓力表（柴油機壓力要比汽油機高得多）。還要將燃油切斷電磁閥斷開以停止噴油嘴的供油 。

下圖波形顯示有一個汽缸失去相對壓力的發動機。

技術資料 – 柴油機相對壓力

足夠的缸壓對于發動機運轉是非常重要的。上升活塞產生的缸壓取決于行程區與燃燒區體積的對比：這稱為壓縮比。缸壓還取決于缸壁和活塞之間的密封效果，它通過活塞環來保持。這同樣適用于進排氣閥門座。活塞環由離心鑄鐵制造。它產生一個徑向壓力，形成密封。鑄鐵有良好的自潤滑特性。

如果相對壓力波形指示有故障的話，就有必要進行壓力測試。典型柴油機壓力在19 bar (275 psi) 到34 bar (495 psi) 之間。此壓力在非直接噴油系統的車型上要比直接噴油系統的車型上稍低一些。柴油機依靠壓力來產生熱量，以點燃油氣。任何壓力的減小都會減少熱量產生，并降低燃燒過程的效果。壓力低最終會導致汽缸缺火。所以將氣門間隙調整到出廠規格是非常必要的。

壓力低可由以下原因?qū)е拢?/p>

1. 汽缸與活塞間密封性不良
2. 進氣和排氣座不良
3. 活塞環斷裂或卡死
4. 凸輪軸正時不對
5. 進氣管道阻塞

所有的讀數應當是相近的，如果某一個比其他的低，就要進行一個“濕”測試，即噴少量機油到汽缸內，重新測量壓力。機油的內含物使得活塞和汽缸密封更好，所以如果還是測得低壓則故障存在活塞環上；如果測得壓力與其他缸相差不大，則故障在氣門上。通常認為最高壓力和最低壓力之間差別應當小于25%。

相對壓力 – 汽油機

用600安電流鉗

如何連接示波器

示例波形和注意點

技術資料

PicoScope 和 PicoDiagnostics

盡管可以用PicoScope來測量相對壓縮，但大多數情況下使用PicoDiagnostics軟件里的相對壓縮測試功能更容易。我們所有診斷套裝都配備有PicoDiagnostics軟件。

測試時如何連接示波器:-

汽油機相對壓力

在 PicoScope的通道A上接上 BNC 測試線。在測試線的4mm接頭接上電流鉗，如圖4.0。

足夠的缸壓對于發動機運轉是非常重要的。上升活塞產生的缸壓取決于行程區與燃燒區體積的對比：這稱為壓縮比。

缸壓還取決于缸壁和活塞之間的密封效果，它通過活塞環來保持。這同樣適用于進排氣閥門座。活塞環由離心鑄鐵制造。它產生一個徑向壓力，形成密封。鑄鐵有良好的自潤滑特性。

如果相對壓力波形指示有故障的話，就有必要進行壓力測試。在汽油機上進行壓力測試時，讓節氣門全開允許大量空氣涌入汽缸是很重要的。典型壓力在120到200 psi之間。壓力低可由以下原因?qū)е拢?/p>

1. 汽缸與活塞間密封性不良
2. 進氣和排氣座不良
3. 活塞環斷裂或卡死
4. 凸輪軸正時不對
5. 進氣管道阻塞

所有的讀數應當是相近的，如果某一個比其他的低，就要進行一個“濕”測試，即噴少量機油到汽缸內，重新測量壓力。機油的內含物使得活塞和汽缸密封更好，所以如果還是測得低壓則故障存在活塞環上；如果測得壓力與其他缸相差不大，則故障在氣門上。通常認為最高壓力和最低壓力之間差別應當小于25%。

比平均壓力高的缸壓可由以下原因引致：

1. 碳罐中有積碳（減少了接觸面積）。
2. 汽缸蓋表面不平整。
3. 缸墊厚度不對。

注意: 要將點火低壓回路斷開以免損壞放大器或ECM。

交流發電機波形

如何連接示波器

示例波形和注意點

技術資料

?

?

如何連接示波器 :-

交流發電機波形測試

在PicoScope的通道A連接上一條BNC測試線, 將大的黑色鱷魚夾連接在BNC測試線的黑色接頭上，將大的紅色鱷魚夾連接在BNC測試線的紅色接頭上。確認好正確的極性，將黑色鱷魚夾夾在蓄電池負極上，紅色鱷魚夾夾在蓄電池正極上。如圖2.1。

如您所見，在示波器的預設圖像和這個頁面的示例波形里，電壓耦合設為交流電（AC），是這個測試的基本條件。

圖. 2.1

發電機波形示例

發電機波形注意點

示例波形顯示發電機的整流輸出。

波形顯示：

• 輸出正確，繞組和二極管（整流裝置）無故障；
• 發電機三相電流經整流后，由最初的交流電變成直流電，三個相位的都對發電機輸出有作用。

如果發電機二極管有故障，在常規的時間間隔軌跡上可觀察到長長的下垂“尾巴”，33%的電流輸出會損失掉。如三相中的一相有故障，會顯示與示例圖中類似的波形，但有它三到四倍的高度，從底部到峰值電壓超過1伏。 示波器的電壓刻度不代表充電電壓，代表直流波形的上下限值。波形振幅在不同情況下會變動，充滿電的電池顯示更“平坦”的圖象，放電電池則顯示夸大的振幅，直到電池再充電。

發電機技術資料

充電電路功能是提供校準的電壓以給電池充電，補充汽車電路消耗的電流。交流發電機是汽車相當新近的一種附屬設備，用以代替1970年以前配備的直流發電機。

直流發電機輸出取決發動機速度，與交流發電機不同。前者在怠速時幾乎沒有輸出。怠速時充電警告燈的閃動和頻繁的電刷更換是眾所周知的。這些電刷比交流發電機上的要大，因?yàn)榭偟碾娏鬏敵隽鬟^電刷，而交流發電機電刷上流過場電流，此電流提供產生輸出的電磁能量。 場電流大約為6到8安。發電機效率根據車型不同而不同，基本類型車輛比“頂級配置”車輛電力需求更小。

如其名所示，交流發電機輸出交流電，經整流后為直流電，提供正確類型的電壓以補充電池，使它充滿電。交流發電機有三個內部繞組，相位上相差120度，需要9個“橋式”連接的二極管對輸出整流。穩壓器將電壓保持在大約13.5到15伏的預設值上。輸出電流取決于此時的需求，舉例來說，如果電池被長時間打火，發電機電壓輸出會比充滿電的電池情況下更高。

校準電壓可通過萬用表測量，如發電機有二極管故障，33%的電流輸出會損失掉，然而讀數將正確顯示。正確的檢測交流發電機輸出的方式是通過示波器觀察波形。

圖. 2.2

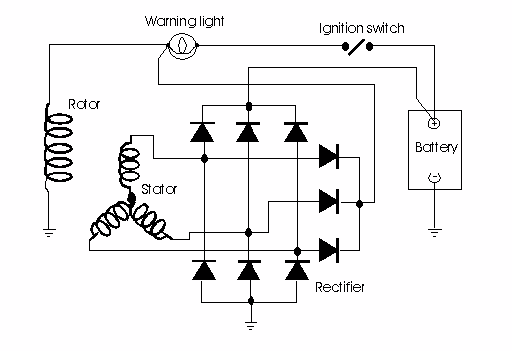

圖 2.2顯示九個二極管系統的交流發電機線路圖。

圖. 2.3

圖2.3 顯示典型的交流發電機

福特 Focus: “聰明充電”

福特Focus充電系統不象現在一些充電系統產品。福特采用稱為“聰明充電”系統。傳統的充電系統充電電壓由穩壓器決定，而所有電負荷將發電機流入電池的電流拉走?！奥斆鞒潆姟笔菇涣靼l(fā)電機供電電壓根據電池電解液溫度作變動。冷的電池對高電壓的反應比熱的電池更好。而熱電池對稍低的電壓反應更好。電解液溫度通過監測汽車最近停車時的進氣溫度和 當前進氣溫度來計算。從這兩個數據上，電池溫度可以計算出來，電池得到相應充電。

交流發電機與ECM有兩條連線，用以監測和控制輸出。這個監測還允許怠速控制閥在怠速高電力需求下運作。ECM還控制 發動機運轉繼電器，此繼電器只允許交流發電機充電時電路在高電流需求時運作，直到元件保持停止?fàn)顟B(tài)。ECM控制儀表板上“充電燈”的關閉。當用傳統發電機啟動發動機時，點火開關打著時單元就作用了。而“聰明充電”系統只有在發動機啟動后才打開交流發電機。這個動作避免有放電電池的車輛上電壓的不必要的浪費，還避免了包括打火在內的操作的額外工作。

圖. 2.4

圖2.4 顯示福特充電線路圖
