碳罐電磁閥

如何連接示波器

示例波形和注意點

技術資料

測試時如何連接示波器 :-

碳罐電磁閥

在PicoScope的通道A上連接一條BNC測試線, 將一個大的黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。將黑色鱷魚夾夾到蓄電池負極上，然后用刺針或萬用表探頭探測碳罐電磁閥的連線 。

	電磁閥有兩條連線:-(i) 12v 電源線 開關式接地線 (注意：在達到合適條件接通電磁閥之前，兩條連線上的電壓都是12伏。） 圖 30.1 顯示碳罐電磁閥連接圖。
圖. 30.1

在特定的條件下，電磁閥的接地線接通搭鐵線，電磁閥被激活，這是由ECM來控制。

接地線的通斷在示例波形上可以看到。只有在發動機達到正常工作溫度、節氣門打開和發動機轉速升高到巡航速度時，波形才會明顯。

碳罐電磁閥示例波形

碳罐電磁閥波形注意點

碳罐內含活性碳或活性碳小顆粒。

多數蒸發控制系統在汽車在路上怠速時、停泊在強烈陽光時下將蒸發煙霧吸收到碳罐里減少燃油揮發。

當發動機到達它的正常工作溫度時，儲存的烴被釋放，進入進氣岐管里成為可燃空氣/燃油混合物的一部分。

由一個電子的或真空的截止閥來控制釋放烴進入進氣岐管。電子或真空的截止閥工作原理是一樣的。我們的示例波形來自電磁式的截止閥。

電磁閥在特定的條件下由ECM控制接地線切換接通搭鐵線。該碳罐電磁閥有一個12伏電源線，且它的開關切換可以在示例波形上看到。

技術資料 – 碳罐電磁閥

來自油箱的燃油蒸氣會成為嚴重的大氣污染源。由于這個原因，現在的油箱是密封的，通過一個裝在發動機艙的吸氣管將蒸氣收集到碳罐里。碳罐內含活性碳或活性碳小顆粒。

多數蒸發控制系統在汽車在路上怠速時、停泊在強烈陽光時下將蒸發煙霧吸收到碳罐里減少燃油揮發。當發動機到達它的正常工作溫度時，儲存的烴被釋放，進入進氣岐管里成為可燃空氣/燃油混合物的一部分。

由一個電子的或真空的截止閥來控制釋放烴進入進氣岐管。電子或真空的截止閥工作原理是一樣的。

電磁閥由ECM控制。當發動機熄火或在怠速下，截止隔膜室沒有真空信號，蒸氣被阻止釋放進入進氣岐管。當發動機高于怠速速度運轉，信號管里有相對的高真空。

這導致真空截止閥被抬升離開它的基座，新鮮空氣通過中間管道進入碳罐底部?？諝庠谔脊薜撞繑U(kuò)散，充滿碳罐，將烴蒸氣通過截止閥排放出去，進入進氣岐管。

圖. 30.2

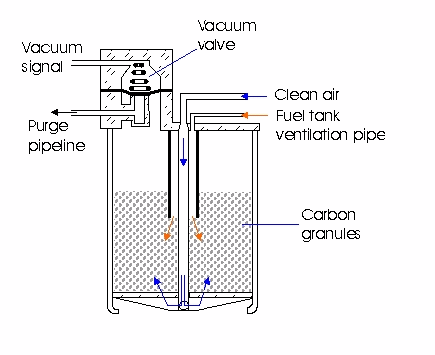

圖30.2 顯示碳罐剖面圖，真空閥在關閉位置上。

節氣門位置–電位計

如何連接示波器

波形示例和注意點

技術資料

如何連接示波器:-

節氣門位置電位計

在PicoScope的通道A上連接一條BNC測試線, 將一個大的黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。

將黑色鱷魚夾夾到蓄電池負極上，然后用刺針或萬用表探頭探測節氣門電位計，如 圖29.1 所示。如果您用刺針不能接觸到傳感器輸出端子，您可以使用6路通用引線（如果您有的話）。電壓輸出線通常是中間一條（查閱技術數據）， 圖29.1 顯示傳感器連接方法。

圖. 29.1

在測試節氣門電位計時，為了讓采集的波形在屏幕中間顯示，您可能需要嘗試幾次。

當示例波形顯示在屏幕上時，你可以敲空格鍵開始觀察實時讀數。迅速踩下油門，可以看到從怠速到全開節氣門的波形。

節氣門電位計波形示例

節氣門電位計波形注意點

節氣門傳感器或電位計通過它的線性輸出使ECM獲得節氣門準確的開度。大多數現代管理系統都配備了這個獨特的傳感器，它裝在節氣門蝶型軸上。它是一個三線制的設備，一條是5伏的電源線，一條是接地線，中間一條是信號輸出線。該信號輸出對汽車性能非常重要，內部的碳軌道滑動區域上的任何“盲點”，會導致“停滯”和“反應緩慢”。這種不連續性可通過示波器波形看出，操作者（用戶）可發現輸出電壓超出了它的工作范圍，顯示出任何有故障區域。

好的節氣門電位計應當在節氣門關閉時顯示一個小的電壓，隨著節氣門打開電壓逐漸上升，當節氣門關閉時電壓恢復它的初始值。盡管好多節氣門位置傳感器的輸出電壓是廠家定義的，但多數是不能調節的，而且它電壓區間是：怠速時是0.5到1.0伏，節氣門全開時上升到4.0伏（或更高）。為了觀看整個操作過程，這里時間刻度設置為2秒。

該波形應當干凈，且任何一點不應該有電壓“跌落”，因?yàn)檫@小差異在剛加速時足夠讓發動機出現“停滯”。

技術資料——節氣門電位計

節氣門傳感器或電位計讓ECM獲得節氣門準確的開度。節氣門開關不能給出準確的節氣門開度增量，然而由于它的線性輸出節氣門電位計可以給出準確的開度。多數的現代管理系統都配備了這個獨特的傳感器，它也像節氣門開關一樣裝在節氣門蝶型軸上。它也是一個三線制的設備，一條是5伏電源線，一條是接地線，中間一條是信號輸出線。

該信號輸出對汽車性能非常重要，內部的碳軌道滑動區域上的任何“盲點”，會導致停滯和反應緩慢。這種不連續性可通過萬用表看到，但利用示波器操作者（用戶）可發現輸出電壓超出它的工作范圍，顯示有故障區域。沒有故障的節氣門電位計的波形與上面一樣。

圖. 29.2

圖 29.2 顯示一個節氣門電位計

節氣門位置傳感器——開關

如何連接示波器

波形示例和注意點

技術資料

在檢測節氣門位置傳感器時如何接示波器

在PicoScope的通道A上連接一條BNC測試線, 將一個大的黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。將黑色鱷魚夾夾在蓄電池負極上，然后用刺針或萬用表探頭探測節氣門開關輸出（看下面注意點）。在PicoScope 的通道B上連接一條BNC測試線，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上，用刺針或萬用表探頭探測節氣門踏板開關輸出，如圖28.1，（看下面注意點）。如果您用刺針不能接觸到傳感器輸出端子，您可以使用6路通用引線（如果您有的話）。

注意：此開關通常由三部分組成

(i)怠速回路觸點

(ii) 全負荷回路觸點

(iii) 接地

檢查待測系統技術參數。

圖. 28.1

圖 28.1 顯示兩個通道的連接，以獲得節氣門開關波形

節氣門位置開關波形示例

波形注意點

節氣門開關（TS）是三線設備，工作電壓是5伏（早期的是12伏）。節氣門開關的作用是告知ECM節氣門殼內節氣門的運動位置。此設備可以有幾種開關方式，所以在測試時須有汽車車型資料。傳感器內有兩套觸點，我們可以監測到節氣門的三個階段的運動位置。

如下：

霍爾效應車速傳感器

如何連接示波器

示例波形和注意點

技術資料

如何連接示波器 :-

測試霍爾效應車速傳感器

在PicoScope的通道A上連接一條BNC測試線, 將一個大的黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。

方法1：頂起汽車驅動輪，用千斤頂支撐在牢靠的地面上，然后探測三條連線，如圖 26.1 ，（這三條線是：傳感器電源線，接地線和霍爾/車速輸出）。如果您用刺針不能接觸到傳感器輸出端子，您可以使用6路通用引線（如果您有的話）。監測霍爾效應輸出線——頻率會隨車速增加而增加，時基可能需要相應調節。

方法2：識別霍爾效應傳感器輸出線，將PicoScope和筆記本電腦放到車?yán)锩鎸?duì)汽車進行路試，注意使測試線遠離熱的或運動的部件。

圖. 26.1

圖 26.1 顯示探測位于變速箱車速表驅動軸上的傳感器

霍爾效應車速傳感器波形示例

車速傳感器（霍爾效應）波形注意點

當車輛減速或靜止時，ECM通過車速傳感器（RSS）提供的信息來調整發動機怠速。車速傳感器是一個三線設備，有一條蓄電池電源線，一條接地線和一條在12V切換的方波輸出線。

用小推車舉起車輪，并放置一個千斤頂在懸架下，適當?shù)剡B接車速傳感器輸出線。起動發動機，掛入檔位，可以看到一個從12伏到0伏切換的波形。當車速增加，切換的頻率也會增加。這樣的變化也可以用一個有頻率功能的萬用表測量。

車速傳感器可以裝在變速箱的車速表驅動軸上，也可以裝在車速表頭的后方。

車速傳感器技術資料

車速傳感器在現代的汽車中普遍使用，它們的功用是將汽車運動信息提供給ECM。當車輛減速或靜止而不是汽車行駛時，控制單元能夠決定怠速的轉速。車速傳感器可以裝在變速箱的車速表驅動軸上，也可以裝在車速表頭的后方。

典型的車速傳感器可以是產生模擬輸出的磁感應傳感器，也可以是產生數字方波信號的電壓驅動單元。這些傳感器可以是三條線的霍爾效應傳感器，也可以是兩條線的Reed開關。

圖. 26.2

圖26.2 顯示裝在車速表驅動軸與車速表線纜之間的典型車速傳感器。

感應式傳感器的測試與曲軸傳感器是一樣的，產生的是正弦波，需要做常規的阻抗測試。霍爾傳感器和Reed開關產生的是方波，和感應傳感器一樣這些波形可以用示波器觀看。

PicoScope汽車示波器論壇

View related topics on the PicoScope Forum

數字式進氣歧管絕對壓力傳感器

如何連接示波器

波形示例和注意點

技術資料

如何連接示波器:-

測試數字式進氣歧管絕對壓力傳感器

在PicoScope的通道A上連接一條BNC測試線, 將一個大的黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。將黑色鱷魚夾夾在蓄電池負極上，然后用刺針或萬用表探頭探測進氣歧管絕對壓力傳感器輸出線，如圖 25.1 。

圖.25.1

三條連線包括：電源線，地線和變動的電壓輸出線。本頁波形監測的是變動的輸出電壓。

當示例波形在屏幕上顯示時，就可以按空格鍵觀察實時讀數了。迅速踩下油門，觀察從怠速到節氣門全開的波形。

數字式進氣歧管絕對壓力傳感器波形示例

數字式進氣歧管絕對壓力傳感器波形注意點

進氣歧管絕對壓力傳感器（MAP）用于測量進氣歧管的真空。輸出信號發送回發動機管理系統用來確定供油或真空量（輕負載）點火時間提前。該傳感器是一個三線設備：

模擬型進氣歧管絕對壓力傳感器

如何連接示波器

波形示例和注意點

技術資料

如何連接示波器 :-

測試模擬式進氣歧管絕對壓力傳感器

在PicoScope的通道A上連接一條BNC測試線, 將大的黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。將黑色鱷魚夾夾在蓄電池負極上，然后用刺針或萬用表探頭探測進氣歧管絕對壓力傳感器的輸出。如圖 24.1 。如果您用刺針不能接觸到傳感器輸出端子，您可以使用6路通用引線（如果您有的話）。

	三條連線為：電源線，地線和變動信號輸出線。本頁波形監測的是變動的輸出電壓。在測試進氣歧管絕對壓力傳感器時，為讓采集的波形在屏幕中間顯示，您可能需要嘗試幾次。
圖. 24.1

當示例波形在屏幕上顯示時，就可以按空格鍵觀察實時讀數了。迅速踩下油門，觀察從怠速到節氣門全開的波形。

模擬式進氣歧管絕對壓力傳感器示例波形

模擬式進氣歧管絕對壓力傳感器波形注意點

進氣歧管絕對壓力傳感器用于測量進氣歧管的真空。輸出信號發送回發動機管理系統用來確定供油或真空量（輕負載）點火時間提前。傳感器是一個三線設備：

鈦氧傳感器

如何連接示波器

波形示例和注意點

技術資料

測試時如何連接示波器:-

鈦氧傳感器

在

PicoScope 的通道A上連接一條BNC測試線, 將黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。

將黑色鱷魚夾夾在蓄電池負極上，然后用刺針或萬用表探頭探測傳感器輸出線，如圖圖23.1。 無論氧傳感器與ECM之間有多少條連接線，傳感器輸出線總是在黑線上。

圖. 23.1

鈦氧傳感器波形示例

鈦氧傳感器波形注意點

氧傳感器又被稱為廢氣傳感器，在裝備了催化器的車輛的廢氣排放控制上起著非常重要的作用。氧傳感器裝在排氣管上，處于催化器之前。

氧傳感器可能有不同的線路連接，并且可能有多至四條導線；它反映廢氣中的氧含量并且在正常運行時產生一個0.5到4.0V的電壓信號。

鈦傳感器不像鋯傳感器，它需要電源提供電壓。裝備有氧傳感器的車輛被稱為有“閉環”，意思是在燃油被燃燒后，傳感器會分析排出廢氣并且根據結果重新調整發動機供油。鈦氧傳感器可以配備一個加熱附件以幫助自己達到合適的工作溫度。氧傳感器在正常工作時大約每秒開閉一次而且只在正常工作溫度下才會開閉。這個開閉可以在示波器上觀察到，波形應當類似示例波形。如果開閉頻率比預期的要低，拆下傳感器用清洗噴劑清洗以加快它的反應時間。

氧傳感器技術資料

氧傳感器又被稱為廢氣傳感器，在裝備了催化器的車輛的廢氣排放控制上起著非常重要的作用。氧傳感器裝在排氣管上，處于催化器之前。裝有新的EOBD2汽車也會有一個裝在 三元催化器后面的氧氣傳感器。

氧傳感器可能有不同的線路連接，并且可能有多至四條導線；它反映廢氣中的氧含量并且根據當時的油/氣混合比產生一個小電壓信號。在多數情況下，信號電壓范圍在0.2V到0.8V之間變化。0.2V顯示一個稀的混合比，0.8V則顯示一個濃混合比。裝備有氧傳感器的車輛被稱為有“閉環”，意思是在燃油被燃燒后，傳感器會分析排出廢氣并且根據結果重新調整發動機供油。氧傳感器可以配備一個加熱附件以幫助自己達到合適的工作溫度–600 o C 。這使氧傳感器可以裝在排氣管中離熱源更遠的更“潔凈”的地方。氧傳感器在溫度低于300 o C 時不工作。

氧傳感器本質上是兩個多孔的鉑電極。電極外表面鍍了一層多孔陶瓷，暴露在廢氣中，而內鍍層表面暴露在新鮮空氣中。最常用的氧傳感器中在兩個電極探測到氧含量不同時用鋯元素產生一個電壓。此信號被傳到ECM，混合比則相應改變。在另外一種氧傳感器中鈦元素被用以提高開閉速度。鈦氧傳感器與鋯氧傳感器不同之處在于它不能自己產生輸出電壓，必須依賴于汽車ECM提供的5V電壓。參考電壓隨著發動機空燃比變化而變化。稀的空燃比則返回低至0.4V的電壓，濃空燃比則產生4V左右電壓。

如果情況允許，ECM將只通過“閉環”控制供油。怠速，輕負荷，巡航操作通常屬于這種情況。當汽車加速時，ECM允許超量供油并且忽略氧傳感器信號，汽車起步暖車時也屬于這種情況。兩種氧傳感器在正常工作時都大約每秒開閉一次而且只在正常工作溫度下才會開閉。這個開閉可以在示波器上或用萬用表的低電壓檔觀察到，波形應當類似示例波形。如果開閉頻率比預期的要低，拆下傳感器用清洗噴劑清洗以加快它的反應時間。

連續的高電壓輸出顯示發動機在持續濃混合比下運行，超出了ECM的調整范圍，而低電壓顯示稀混合比。

圖23.2

圖23.2 顯示一個兩線的鋯氧傳感器

電路連接 ( 鋯氧傳感器)

單線: 此線用于輸出傳感器自身產生電壓，通常為黑色。

兩線: 一條輸出線和一條輸出接地線。

三線: 一條輸出線和兩條加熱裝置線（電源線和接地線）。內部的加熱裝置在冷起動時提高溫度以使汽車迅速得到控制。

四線： 一條信號線和一條信號接地線。另外兩條是加熱裝置線。

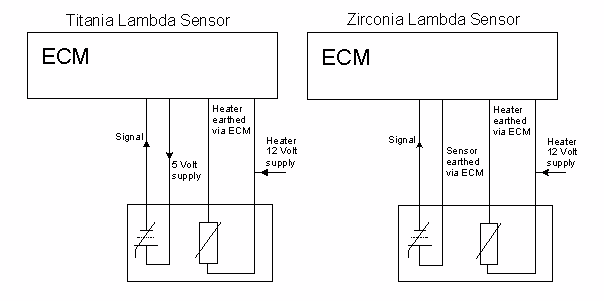

圖23.3顯示兩種氧傳感器典型線路圖

圖23.3

鋯氧傳感器

如何連接示波器

波形示例和注意點

技術資料

測試時如何連接示波器:-
鋯氧傳感器

在 PicoScope的通道A上連接一條BNC測試線, 將一個黑色鱷魚夾接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭接到測試線的彩色接頭（正極）上。

將黑色鱷魚夾夾在蓄電池負極上，然后用刺針或萬用表探頭探測傳感器輸出，如圖22.1。 無論氧傳感器與ECM之間有多少條連接線，傳感器輸出總是在黑線上。 單線傳感器的連接如圖22.1。

圖. 22.1

鋯氧傳感器波形示例

鋯氧傳感器波形注意點

氧傳感器又被稱為廢氣傳感器，在裝備了催化器的車輛的廢氣排放控制上起著非常重要的作用。氧傳感器裝在排氣管上，處于催化器之前。

氧傳感器可能有不同的線路連接，并且可能有多至四條導線；它反映廢氣中的氧含量并且根據當時的油/氣混合比產生一個小電壓信號。在多數情況下，信號電壓范圍在0.2V到0.8V之間變化。0.2V顯示一個稀的混合比，0.8V則顯示一個濃混合比。裝備有氧傳感器的車輛被稱為有“閉環”，意思是在燃油被燃燒后，傳感器會分析排出廢氣并且根據結果重新調整發動機供油。

氧傳感器可以配備一個加熱附件以幫助自己達到合適的工作溫度。氧傳感器在正常工作時大約每秒開閉一次而且只在正常工作溫度下才會開閉。這個開閉可以在示波器上觀察到，波形應當類似示例波形。如果開閉頻率比預期的要低，拆下傳感器用清洗噴劑清洗以加快它的反應時間。

氧傳感器技術資料

氧傳感器又被稱為廢氣傳感器，在裝備了催化器的車輛的廢氣排放控制上起著非常重要的作用。氧傳感器裝在排氣管上，處于催化器之前。 裝有新的EOBD2的車也會有個裝在三元催化器后面的氧氣傳感器。.

氧傳感器可能有不同的線路連接，并且可能有多至四條導線；它反映廢氣中的氧含量并且根據當時的油/氣混合比產生一個小電壓信號。在多數情況下，信號電壓范圍在0.2V到0.8V之間變化。0.2V顯示一個稀的混合比，0.8V則顯示一個濃混合比。裝備有氧傳感器的車輛被稱為有“閉環”，意思是在燃油被燃燒后，傳感器會分析排出廢氣并且根據結果重新調整發動機供油。氧傳感器可以配備一個加熱附件以幫助自己達到合適的工作溫度–600 o C 。這使氧傳感器可以裝在排氣管中離熱源更遠的更“潔凈”的地方。氧傳感器在溫度低于300 o C 時不工作。

氧傳感器本質上是兩個多孔的鉑電極。電極外表面鍍了一層多孔陶瓷，暴露在廢氣中，而內鍍層表面暴露在新鮮空氣中。最常用的氧傳感器中在兩個電極探測到氧含量不同時用鋯元素產生一個電壓。此信號被傳到ECM，混合比則相應改變。在另外一種氧傳感器中鈦元素被用以提高開閉速度。鈦氧傳感器與鋯氧傳感器不同之處在于它不能自己產生輸出電壓，必須依賴于汽車ECM提供的5V電壓。參考電壓隨著發動機空燃比變化而變化。稀的空燃比則返回低至0.4V的電壓，濃空燃比則產生4V左右電壓。

如果情況允許，ECM將只通過“閉環”控制供油。怠速，輕負荷，巡航操作通常屬于這種情況。當汽車加速時，ECM允許超量供油并且忽略氧傳感器信號，汽車起步暖車時也屬于這種情況。兩種氧傳感器在正常工作時都大約每秒開閉一次而且只在正常工作溫度下才會開閉。這個開閉可以在示波器上或用萬用表的低電壓檔觀察到，波形應當類似示例波形。如果開閉頻率比預期的要低，拆下傳感器用清洗噴劑清洗以加快它的反應時間。

連續的高電壓輸出顯示發動機在持續濃混合比下運行，超出了ECM的調整范圍，而低電壓顯示稀混合比。

圖22.2

圖22.2 顯示一個兩線的鋯氧傳感器

電路連接 ( 僅是鋯氧傳感器)

單線: 此線用于輸出傳感器自身產生電壓，通常為黑色。

兩線: 一條輸出線和一條輸出接地線。

三線: 一條輸出線和兩條加熱裝置線（電源線和接地線）。內部的加熱裝置在冷起動時提高溫度以得到更快的控制。

四線： 一條信號線和一條信號接地線。另外兩條是加熱裝置線。

圖22.3顯示兩種氧傳感器典型線路圖

圖22.3

爆震傳感器

如何連接示波器

波形示例和注意點

技術資料

在檢測爆震傳感器時如何接示波器

在 PicoScope的通道A上連接一條BNC測試線, 將一個黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根萬用表探頭連接到測試線的彩色接頭（正極）上。將黑色鱷魚夾夾到蓄電池負極上，并且用萬用表探頭探測爆震傳感器輸出端。

該傳感器有兩條線：接地線和傳感器輸出線。

另一種連接方法是使用TA012兩針腳引線，將兩針腳引線的兩個接頭連接到BNC測試線上。爆震傳感器連接如圖21.1。

圖. 21.1

在測試傳感器時輕敲元件，這使晶體變得“興奮”并產生一個小電壓。

拆下傳感器，在工作臺上監測傳感器輸出可能效果更好。用這種方法測試有必要固定兩條短線到傳感器上。連接兩個TA003和TA004小鱷魚夾到BNC測試線上，并將它們夾上傳感器兩條短線上。如果您看到反向的波形，將連接對調過來。

注意: 當裝上傳感器時，請用正確的扭矩固定，因?yàn)檫^(guò)緊會損壞傳感器。

爆震傳感器波形示例

爆震傳感器波形注意點

因?yàn)樵搨鞲衅鞯姆磻?yīng)非?？?，示波器必須設置一個合適的時基。在這個示例波形里，每格是50 ms（整個屏幕總共500 ms）。電壓量程應當設置為-5至+5伏。測試爆震傳感器的最好方法是將它從發動機上拆下來，并用個小扳手輕敲它。波形結果應該與示例波形相似。

爆震傳感器技術資料

人們希望現代汽車的典型發動機產生很好的功能輸出，而燃油消耗和廢氣排放最小。

人們希望現在的汽車中的典型發動機是低油耗，排廢少和輸出馬力強的。由于這些原因，點火提前曲線盡可能與爆震曲線相近是非常重要的。理想的火花塞點燃油氣混合物時間點應當剛好在鋸齒波（爆震）發生之前，一定的時間與一定的條件下發生爆震是不可避免的。爆震導致的振動頻率約15 kHz。

為了避免這些情況，一些管理系統安裝有爆震傳感器。該傳感器是個小的壓電設備，與電控單元（ECU）內部的爆震控制系統處理器配合，可以識別與爆震相關15 kHz信號并相應推遲點火時間。

ECM通過推遲點火時間（讓它晚點點火）來補償爆震。爆震傳感器在隨后的發動機旋轉中監聽爆震，然后逐漸解除時間推遲，直到點火時間恢復到原來的map設置。

圖. 21.2

圖21.2 顯示一個典型爆震傳感器

出現以下任何一個，爆震將會發生：

• 很高的燃燒溫度；
• 過于提前的點火正時；
• 稀的空氣燃油混合比（導致高溫）；
• 積碳預點燃空氣燃油混合物。

霍爾效應分電器拾取

如何連接示波器

示例波形和注意點

技術資料

測量時如何連接示波器:-

霍爾效應分電器拾取

在 PicoScope的通道A上連接一條BNC測試線, 將一個大的黑色鱷魚夾連接到測試線的黑色接頭（負極）上，將一根刺針或萬用表探頭連接到測試線的彩色接頭（正極）上。分別探測傳感器三條連線。三條連線為：電源線，地線和霍爾效應輸出線。霍爾效應開關信號通常在中間端子上，霍爾效應輸出如本頁波形示例所示。

圖. 20.1

圖20.1 顯示檢測霍爾效應傳感器插頭線束 。

不同的發動機速度下檢查信號要調整時基。

霍爾效應分電器拾取波形示例

霍爾效應分電器拾取注意點

這種觸發設備是一種產生簡單的“開/閉”方波輸出信號以供點火模塊確認和加工的數字開關。觸發器上有一個有缺口的轉動金屬盤。通過缺口的磁場效應使電壓流動停止。當“缺口”關閉時流動恢復。這個動作產生一個被ECM或放大器接受的數字方波。傳感器有三條特征性的連線：電源線，地線和輸出信號線。當觀察方波波形時振幅會變動，但這并不成為問題，因?yàn)轭l率才是重要的，而不是電壓值。當霍爾效應觸發器電壓降到0伏，線圈點火。這發生在金屬轉盤上的“缺口”打開時。

技術資料 – 霍爾效應分電器拾取

圖. 20.2

圖. 20.3

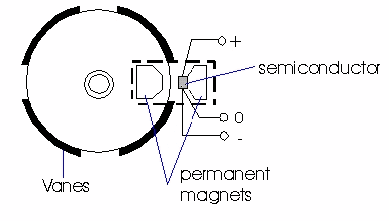

圖20.2 顯示霍爾效應拾取器圖 ，標記了“0”的端子是霍爾電壓輸出。 圖 20.3 顯示霍爾效應分電器
