步進馬達





步進馬達


如何連接示波器

波形示例和注意點

技術資料

測試步進馬達時如何連接示波器:-

連接一條BNC測試線PicoScope通道A上。連接一個大的黑色鱷魚夾到測試線的黑色接頭(負極)上,然后連接一根刺針或萬用表探頭到測試線的彩色接頭(正極)上。將黑色鱷魚夾連接到蓄電池的負極上,并用刺針或萬用表探頭依次探測各接地回路,如圖40.1所示。如果您用刺針無法接觸到馬達的端子或插頭,您可以使用引線(如果您有的話)。

步進馬達有幾種接線選項(請看技術資料)。步進馬達的工作條件很大程度依賴于發動機溫度和發動機上的電氣負荷。車輛的ECM激活各接地回路,讓馬達以小增量移動;這反過來將怠速調節到符合ECM的要求規格。

當波形示例顯示在屏幕上時,你可以敲擊空格鍵開始觀察實時數據。

圖. 40.1

步進馬達波形示例(四線和五線)

步進馬達波形注意點

步進馬達是一個小的機電設備,它根據收到的指令數量改變空氣旁路或節氣門的位置。沒有裝備怠速控制閥的汽車總是利用它來控制怠速。步進馬達通過4或5條連接到ECM的線路來控制空氣旁路。步進馬達的接地回路由ECM控制通斷,這些接地回路能夠讓控制單元使馬達以連續的“步伐”移動。

步進馬達也可安裝在節氣門殼上,它的一個小控制桿可以移動節氣門桿,以非常精確的增量調節節氣門開度。

各接地回路可用示波器檢測,每個回路的波形應該相似。不同系統的車,波形會存在差異。

技術資料——步進馬達

步進馬達是一個小的機電設備,它根據收到的指令數量改變空氣旁路或節氣門的位置。沒有裝備怠速控制閥的汽車總是利用它來控制怠速。

兩個較常見的類型如下:

五線步進馬達:

步進馬達用一條12伏電源線和4條接地回路控制空氣旁路,如圖40.2所示。步進馬達的接地回路由ECM控制通斷,這些接地回路能夠讓控制單元使馬達以連續的“步伐”移動。步進馬達也可安裝在節氣門殼上,它的一個小控制桿可以移動節氣門桿,以非常精確的增量調節節氣門開度。在這兩個例子里,不管電氣或機械負載如何,步進馬達都維持怠速轉速,避免發動機低速運行。它也負責在冷車時,提升怠速轉速。

stepper_wiring

圖 40.2

Stepper motor

圖. 40.3

圖40.3 圖示顯示裝在節氣門殼上的步進馬達

四線步進馬達

在四線馬達中,第一組電路是一系列觸點,被稱為怠速跟蹤開關。另一組電路僅在怠速開關閉合時受ECM控制。第二個電路負責在熱機或冷車時維持怠速轉速。冷車時,怠速轉速被提高以克服冷機的特性。當節氣門松開時,步進馬達慢慢將轉速恢復到怠速以避免發動機失速。

四個端子如下:

  • 端子1是怠速開關接地回路,在怠速時打開 。
  • 端子2是怠速開關信號,也在怠速時打開。
  • 端子3是步進馬達信號正極,為5伏。
  • 端子4是步進馬達信號負極。

在端子3和4之間應當測量到4至6歐姆電阻。在節氣門關閉時,端子1和2間電阻為無窮大,而節氣門打開時電路閉合。

PicoScope 汽車示波器論壇

View related topics on the PicoScope Forum

AT040ZHS-2 ? Copyright 1995-2010 Pico Technology Ltd



噴油嘴——Bosch 柴油共軌(電流)





噴油嘴——Bosch 柴油共軌(電流)

用60安電流鉗


如何連接示波器

示例波形和注意點

技術資料

在測試Bosch柴油共軌系統電流時如何連接示波器:

  • 連接60?A 電流鉗PicoScope通道 A 上。
  • 選擇20?A量程(1mV/10mA)并打開電流鉗。
  • 將電流鉗連接到電路之前,按下歸零按鈕。
  • 該電流受控和受限于汽車電子控制模塊(ECM)。將電流鉗連接到燃油噴油嘴的電源線上。可能有必要輪流連接每條線纜并觀看波形,以確認正確的線纜。如果連接有困難,可能需要拉開線束的部分外屏蔽層,留出足夠的空間方便連接。

圖. 39.0

圖 39.0顯示電流鉗連接在噴油嘴其中一條線上。

Bosch 柴油共軌噴射(電流)示例波形

上面:怠速下噴油嘴電流

上面:加速下噴油嘴波形

上面:超速下噴油嘴波形

Bosch柴油共軌(電流)波形注意點

在第一個示例波形上可以清楚的看到有兩個獨特的噴油點,第一個稱為“預噴射”階段,第二個稱為“主”噴射階段。當節氣門打開,發動機加速時,在第二個示例圖上可以看到“主”噴射脈沖像汽油機噴油嘴一樣擴張。在第三個示例,松開節氣門,“主”噴射脈沖消失,直到發動機轉速剛好回到怠速。在特定條件下,可能觀察到第三個噴射階段。這被稱為“后噴射”,它主要用于控制廢氣排放。

Bosch 共軌柴油噴射系統技術資料

噴射進入發動機的燃油數量是由ECM接收發動機各種傳感器信息精確計算出來的。而且,噴油嘴開啟的時間長度由燃油壓力決定。

發動機在低轉速時油泵提供低油壓,所以需要更長的噴油時間。當發動機和油泵速度增加,噴油嘴開啟時間減少,但由于壓力越高輸送給發動機的柴油質量越好。

噴油時間點決定噴油正時。這取決于許多因素,包括:發動機速度,發動機負荷和發動機溫度。噴油嘴初始時被供給80伏電壓來抬升噴油嘴針閥,然后用50伏電壓保持針閥打開。這些高電壓來自一個電容,而此電容收集的是周期內前一個噴油的感應電壓。與傳統柴油噴射系統只利用一個噴射階段不同的是,HDI系統可有多至三個噴射階段!

預噴油用于噴少量燃油到發動機里。燃油立即燃燒,用作為“主”噴射階段的點火源。這種兩階段噴射可以減低柴油機“爆振”特性。

“主”噴射是傳統的噴射階段,它的時間取決于車輛的ECM。

后噴射用于在特定條件下減少?gòu)呐艢庀到y(tǒng)中排放的污染物數量。

PicoScope 汽車示波器論壇

View related topics on the PicoScope Forum

AT039ZHS-1 ? Copyright 1995-2010 Pico Technology Ltd



噴油嘴 – 單點 (電流)





噴油嘴 – 單點 (電流)

用0到60安的電流鉗


如何連接示波器

示例波形和注意點

技術資料

測試時如何連接到示波器:-

單點噴嘴的電流波形

連接60A電流鉗PicoScope通道A上,選擇20A(1mV/10mA)量程并打開電流鉗。連接電流鉗到電路之前,按下歸零按鈕。

電流鉗應連接到燃油噴油器的電源線上,如圖38.0

在某些系統(Lucas)上,另一個方法是使用TA012兩針腳引線,將電流鉗夾在引線裸露部分的藍色或黃色線上。因?yàn)闆](méi)有規定哪條線是電源線,所以有必要觀察兩條線的波形,然后選定正確的一條。

圖. 38.0

單點噴油嘴電流波形示例

單點噴油嘴電流波形注意點

在示例波形圖上很容易觀察到波形被分成兩個易于區分的區域。第一部分波形負責增加電磁力來抬升閥針,在這個例子里,耗時大約為1.3 ms。在這點上可以看到,電流被保持在1.3安培,然后因?yàn)殚y針關閉而下降到0??紤]這一點,可以看到噴油嘴保持打開的時間與測量到的時間是不一樣的。也不可能計算出噴油嘴彈簧完全關閉噴油嘴切斷燃油供給所耗的時間。

此測試非常適用于確定噴油嘴電磁閥的反應時間是否緩慢到不可接受。這樣的噴油嘴不能提供所需求的噴油量,導致發動機在稀混合比下運行,因此氧氣傳感器電壓會受到影響。

技術資料 – 單點電子噴射

選用單點噴油而不選用多點噴油結構的原因,有時很難說得清;只有歸因于成本低和應用簡單。單點噴油嘴(更大的車使用兩個噴油嘴)安裝在外觀與化油器相似的殼體里。
單點噴油嘴的工作壓力比較低(通常約1 bar),燃油霧化粒只能描述為極小,依賴于進氣岐管內的空氣運動將燃油粉碎為更小的顆粒,為燃燒做準備。

在設計上,單點噴射相對于化油器的主要優勢是:可以使用氧氣傳感器確保閉環控制。多點噴射無疑是確保汽車發動機有較高的動力輸出和較低的廢氣排放。
出于系統的設計,不能使用傳統的空氣流量計,而經常會使用進氣壓力傳感器。

Single point fuel injection unit

圖. 38.2

圖 38.2 顯示一個完整的單點噴油嘴單元。

PicoScope 汽車示波器論壇

View related topics on the PicoScope Forum

AT038ZHS-1 ? Copyright 1995-2010 Pico Technology Ltd



噴油嘴-單點(電壓)





噴油嘴-單點(電壓)
使用20:1的衰減器


如何連接示波器

示例波形和注意點

技術資料

如何連接示波器 :-

單點噴油嘴的電壓波形

PicoScope通道A接上一個20:1衰減器,然后在衰減器的另一端接上BNC測試線。連接一個大的黑色鱷魚夾到測試線的黑色接頭(負極)上,連接一根刺針或萬用表探頭到測試線的彩色接頭(正極)上。將黑色鱷魚夾夾到蓄電池負極上,并且用刺針或萬用表探頭探測噴油嘴的開關負極端,如圖37.1所示。如果您用刺針接觸不到噴油嘴的端子或插頭,您可使用引線(如果您有的話)。

請注意噴油嘴的任意一條導線都不能連到示波器的負極(接地)輸入端上,因?yàn)檫@樣會造成短路。

20:1衰減器用于監測當噴油嘴接地回路斷開時產生的感應電壓,此電壓在60到80伏范圍內。如沒有使用20:1衰減器,示波器最高只能測量50伏電壓(Pico3000系列最高輸入電壓為50伏)或100伏(Pico4000系列最高輸入電壓為100伏)。

示例波形顯示在屏幕上時,你可以敲空格鍵開始觀察實時讀數了。迅速踩下油門,從怠速到節氣門全開,可以觀察到在加速時噴油波形擴張。

示例波形使用下降沿電壓觸發示波器,讓波形變穩定。

圖. 37.1

單點噴油嘴(電壓)波形示例

單點噴油嘴波形注意點

單點噴油嘴(SPI)有時還被稱為節氣門體噴油嘴(TBI)。單點噴油嘴(更大的車使用兩個噴油嘴)安裝在外觀與化油器相似的殼體里。

單點噴射系統產生的波形顯示一個初始噴射階段,波形后段接著是多脈沖噴射。這部分波形被稱為噴油時間,也只有這部分波形會擴張。

技術資料——單點電子噴射

選用單點噴油而不選用多點噴油結構的原因,有時很難說得清;只有歸因于成本低和應用簡單。單點噴油嘴(更大的車使用兩個噴油嘴)安裝在外觀與化油器相似的殼體里。

單點噴油嘴的工作壓力比較低(通常約1 bar),燃油霧化粒只能描述為極小,依賴于進氣岐管內的空氣運動將燃油粉碎為更小的顆粒,為燃燒做準備。

汽化器在設計上的最大好處在于可以裝備氧傳感器得到閉環控制。無疑,多點噴射使得引擎輸出馬力更大而且廢氣更少。由于系統的設計問題,傳統的空氣流量計被歧管絕對壓力傳感器代替。

Single point fuel injection unit

圖. 37.2

37.2 顯示了一個單點噴射單元.

PicoScope 汽車示波器論壇

View related topics on the PicoScope Forum

AT037ZHS-1 ? Copyright 1995-2010 Pico Technology Ltd



噴油嘴——多點(電流)





噴油嘴——多點(電流)

用0至60安電流鉗




如何連接示波器

示例波形和注意點

技術資料



在測試多點噴油嘴電流波形時如何連接示波器

連接60A電流鉗PicoScope通道A上。選擇20A(1mV/10mA)量程,將電流鉗打開。連接電流鉗到電路上之前,按一下歸零鍵。

電流鉗應夾在噴油嘴的電源線上。如果電源線難以接觸到,將噴油嘴插頭拔開,用TA012兩針腳引線連接。60安電流鉗可以?shī)A在引線暴露部分的藍色或黃色線上,如圖36.0所示。因?yàn)闆](méi)有規定哪條線是電源線,所以有必要觀察兩條線的波形,然后選定正確的一條。

圖. 36.0

多點噴油嘴(電流)波形示例

多點噴油油嘴(電流)波形注意點

在示例波形圖上很容易觀察到波形被分成兩個易于區分的區域。第一部分波形負責增加電磁力來抬升閥針,在這個例子里,耗時大約為0.6ms。在這點上可以看到,電流先下降,然后由于閥針保持打開而再次上升??紤]這一點,可以看到噴油嘴保持打開的時間與測量到的時間是不一樣的。也不可能計算出噴油嘴彈簧完全關閉噴油嘴切斷燃油供給所耗的時間。

此測試非常適用于確定噴油嘴電磁閥的反應時間是否緩慢到不可接受。這樣的噴油嘴不能提供所需求的噴油量,且有問題的汽缸在稀混合比下運行。

技術資料——多點電子噴油嘴

噴油嘴是一個使用12伏電源的機電設備,電源來自燃油噴射繼電器或電子控制模塊(ECM)。

只有在發動機起動或運行中才會有電壓,因?yàn)殡娫措妷菏怯赊D(zhuǎn)速繼電器控制的。

噴油嘴是由共軌燃油管供油的。噴油嘴開啟的時間長度取決于發動機控制模塊(ECM)讀取的各種發動機傳感器輸入信號。這些輸入信號包括:

  • 冷卻液溫度傳感器的電阻。
  • 空氣流量計的輸出電壓(如有裝備)。
  • 空氣溫度傳感器的電阻。
  • 進氣歧管絕對壓力(MAP)傳感器信號(如有裝備)。
  • 節氣門開關/電位計的位置信號。

開啟保持時間或“噴油嘴持續時間”會變動以補償冷機起動和暖機階段;如當發動機暖機到工作溫度,噴油嘴開啟時間由長變短。

開啟時間在加速和輕負載條件下會增加。

根據所碰到的系統不同,噴油嘴每個周期可以噴射一次或兩次。同時噴射型的噴油嘴并聯在一起,在同一時間一起噴射(見圖36.2)。順序噴射型,和同時噴射型一樣,每個噴油嘴擁有共同的電源,但是與同時噴射型不同的是每個噴油嘴的接地回路是獨立的(見圖36.3)。獨立噴射允許系統在相位傳感器的協助下,在進氣門打開時噴射燃油,且進氣有助于霧化燃油。

這種噴射方式在“V”型發動機“兩岸”的噴油嘴上也很普遍(見圖36.4)。燃油會輪流供給每岸。以捷豹V12為例,噴油嘴以3個為一組(共4組)輪流噴射。

因?yàn)閲娪妥靽娪皖l率的關系,順序噴射型噴油嘴的噴油脈寬或開啟時間,應該是同時型噴油嘴的兩倍。當然這也取決于噴油嘴的流量。

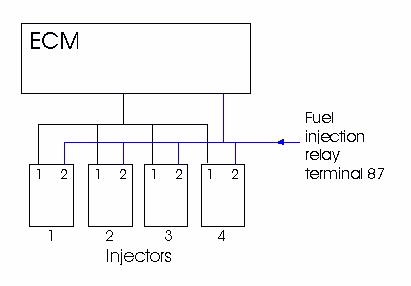

inj_sim
圖. 36.2
inj_seq
圖. 36.3

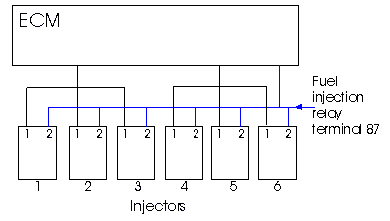

inj_bank
圖. 36.4

噴油嘴由電磁閥組成,在ECM斷開它的接地回路時它通過彈簧保持在關閉的位置。當磁場將閥針抬離針座時,燃油輸送給發動機。。針閥抬升的總行程約為0.15mm(6 thou),反應時間約為1ms。

injector
Electronic fuel injector
圖. 36.5
圖. 36.6

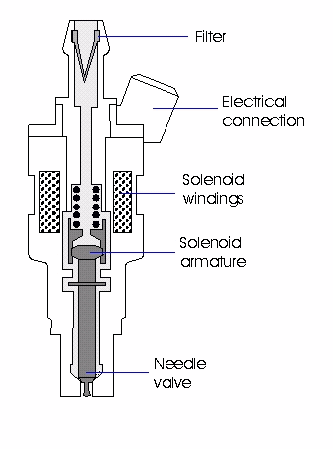

圖 36.5 顯示電控噴油嘴的剖面圖。圖36.6顯示一個電控噴油嘴。

PicoScope 汽車示波器論壇

View related topics on the PicoScope Forum

AT036ZHS-2 ? Copyright 1995-2010 Pico Technology Ltd



噴油嘴——多點(電壓)





噴油嘴——多點(電壓)

使用20:1衰減器


如何連接示波器

波形示例和注意點

技術資料

測試時如何連接示波器 :-

多點噴油嘴的電壓波形

連接一個20:1衰減器PicoScope通道A,連接一條BNC測試線到衰減器上。連接一個大的黑色鱷魚夾到測試線的黑色接頭(負極)上,且連接一根刺針或萬用表探頭到測試線的彩色接頭(正極)上。將黑色鱷魚夾夾到蓄電池負極上,并用刺針或萬用表探頭探測噴油嘴的開關負極端。另一種方法是使用TA012兩針腳引線,如圖35.1所示。

請注意噴油嘴的任意一條導線都不能連到示波器的負極(接地)輸入端上,因?yàn)檫@樣會造成短路。

圖. 35.1

20:1衰減器用于監測當噴油嘴接地回路斷開時產生的感應電壓,此電壓在60到80伏范圍內。如沒有使用衰減器,示波器最高只能測量50伏電壓(Pico3000系列最高輸入電壓為50伏)或100伏(Pico4000系列最高輸入電壓為100伏)。

當示例波形顯示在屏幕上時,你可以敲空格鍵開始觀察實時讀數了。迅速踩下油門,從怠速到節氣門全開,可以觀察到在加速時噴油波形擴張,且(有些車型)在超速時噴油關閉。示例波形使用下降沿電壓觸發示波器,讓波形變穩定。

多點噴射(電壓)波形示例

多點噴油嘴波形注意點

噴油嘴是一個使用12伏電源的機電設備。只有在發動機起動或運行中才會有電壓,因?yàn)檫@電壓供應是由轉速繼電器控制的。噴油嘴開啟的時間長度取決于發動機控制模塊(ECM)讀取的各種發動機傳感器輸入信號。

開啟保持時間或“噴油嘴持續時間”會變動以補償冷機起動和暖機階段。開啟時間在加速下會擴大。發動機在運行時噴油嘴擁有恒定的電壓供應,且接地回路由ECM控制通斷,結果可以在示例波形里看到。當接地回路被斷開,噴油嘴內感應一個電壓,峰值接近60伏。

不同的車峰值電壓數值會有所不同。如果您看到的峰值約為35伏,這是因?yàn)镋CM里面使用了一個齊納二極管來穩定電壓。確保峰值電壓頂部是方形的,這說明齊納二極管丟掉了峰值多余的電壓。如果它不是方形的,說明峰值電壓不夠強,達不到齊納二極管穩定的電壓值,意味著問題是噴油嘴線圈弱。如果電腦里面沒有使用齊納二極管,好的噴油嘴峰值電壓是60伏或更多。

多點噴射可以是順序型的,也可以是同時型的。同時型系統四個噴油嘴同時噴油,每個周期(720°曲軸旋轉)每個汽缸噴油兩次。順序型噴油系統每個周期噴油一次,噴油時間與進氣門打開時間一致。

在正常工作溫度下,怠速時噴油嘴打開時間大約如下(非常粗略的向?qū)В?/p>

  • 2.5 ms -同時型
  • 3.5 ms – 順序型

技術資料——多點電子噴油嘴

噴油嘴是一個使用12伏電源的機電設備,電源來自燃油噴射繼電器或電子控制模塊(ECM)。

只有在發動機起動或運行中才會有電壓,因?yàn)殡娫措妷菏怯赊D(zhuǎn)速繼電器控制的。

噴油嘴是由共軌燃油管供油的。噴油嘴開啟的時間長度取決于發動機控制模塊(ECM)讀取的各種發動機傳感器輸入信號。這些輸入信號包括:

  • 冷卻液溫度傳感器的電阻。
  • 空氣流量計的輸出電壓(如有裝備)。
  • 空氣溫度傳感器的電阻。
  • 進氣歧管絕對壓力(MAP)傳感器信號(如有裝備)。
  • 節氣門開關/電位計的位置信號。

開啟保持時間或“噴油嘴持續時間”會變動以補償冷機起動和暖機階段;如當發動機暖機到工作溫度,噴油嘴開啟時間由長變短。

開啟時間在加速和輕負載條件下會增加。

根據所碰到的系統不同,噴油嘴每個周期可以噴射一次或兩次。同時噴射型的噴油嘴并聯在一起,在同一時間一起噴射(見圖35.2)。順序噴射型,和同時噴射型一樣,每個噴油嘴擁有共同的電源,但是與同時噴射型不同的是每個噴油嘴的接地回路是獨立的(見圖35.3)。獨立噴射允許系統在相位傳感器的協助下,在進氣門打開時噴射燃油,且進氣有助于霧化燃油。

這種噴射方式在“V”型發動機“兩岸”的噴油嘴上也很普遍(見圖35.4)。燃油會輪流供給每岸。以捷豹V12為例,噴油嘴以3個為一組(共4組)輪流噴射。

因?yàn)閲娪妥靽娪皖l率的關系,順序噴射型噴油嘴的噴油脈寬或開啟時間,應該是同時型噴油嘴的兩倍。當然這也取決于噴油嘴的流量。

inj_sim
圖. 35.2
inj_seq
圖. 35.3
inj_bank
圖. 35.4

噴油嘴由電磁閥組成,在ECM斷開它的接地回路時它通過彈簧保持在關閉的位置。當磁場將閥針抬離針座時,燃油輸送給發動機。。針閥抬升的總行程約為0.15mm(6 thou),反應時間約為1ms。

injector
Electronic fuel injector
圖. 35.5
圖. 35.6

圖 35.5 顯示電控噴油嘴的剖面圖。圖35.6顯示一個電控噴油嘴

PicoScope 汽車示波器論壇

View related topics on the PicoScope Forum

AT035ZHS-2 ? Copyright 1995-2010 Pico Technology Ltd



怠速控制閥 – 電磁式





怠速控制閥 – 電磁式


如何連接示波器

波形示例和注意點

技術資料

測試時如何連接示波器:-
電磁式怠速控制閥

  1. 連接一條BNC測試線PicoScope通道 A
  2. 連接一個TA005 大的黑色鱷魚夾到測試線的黑色接頭上。
  3. 連接一根TA008 刺針TA001 萬用表探頭到測試線的彩色接頭上。
  4. 黑色鱷魚夾夾到蓄電池負極上。
  5. 刺針或萬用表探頭探測怠速控制閥的接地回路,如圖 34.1所示。如果您用刺針不能接觸到傳感器輸出端子,您可以使用6路通用引線(如果您有的話)。

圖. 34.1

在特定的條件下,該電子部件的接地線被切換接通搭鐵線,這是由ECM控制的。怠速控制閥有一個12伏電源,它的接地切換可以在示例波形里看到。在電力需求高的情況下,怠速閥打開以維持發動機怠速速度,您可看到有輕微的頻率變化。



電磁式怠速控制閥示例波形

電磁式怠速控制閥波形注意點

電磁式怠速控制閥(ISCV)有兩條連線:一條蓄電池電壓的電源線和一條被切換的接地線。

接地回路的切換通斷比率由ECM決定,以維持預設的發動機速度。怠速閥形成一條圍繞蝶形節氣門的空氣旁路,以形成可控制的空氣流。如果發動機擁有可調的空氣旁路和ISCV,可能需要一個特定程序來平衡兩條空氣路徑。

示例波形顯示,接地線切換通斷所產生的波形。探測電磁閥的電源線會產生一條電壓值為充電電壓的直線,而探測它的接地線顯示的是“鋸齒”波形。

技術資料 – 怠速控制閥

怠速控制閥(ISCV)的作用,顧名思義,是根據發動機溫度和不同的負荷情況來控制發動機的怠速速度。

當發動機剛開始冷起動,發動機管理電子控制模塊(ECM)會給發動機冷起動加濃,并增加發動機怠速速度到大約1200rpm。正是ISCV負責這個速度增加的。當發動機達到工作溫度時加濃會被消除,怠速速度降低到預定的速度。這個速度會維持不變,不管交流發電機上的電負荷和額外的機械負荷怎樣變化,如當自動變速箱掛入驅動檔 。

ISCV是一個通過ECM或控制繼電器提供電源的設備。此部件有兩或三條連線,有上述的電源線和一或兩條被切換的接地線。接地回路的切換通斷比率由ECM決定,以維持預設的發動機速度。怠速控制閥可以是旋轉式或電磁式,兩種結構都普遍,但旋轉式更常見。怠速閥形成一條圍繞蝶形節氣門的空氣旁路來傳送可控的空氣流,因此易受灰塵污染和易積碳,阻礙發動機性能。推薦在汽車廠保養間隔內用噴霧清洗液清洗,以維持它的效率。

如果發動機擁有可調的空氣旁路和ISCV,可能需要一個特定程序來平衡兩條空氣路徑。

怠速控制閥的接地線切換動作可以用示波器監測到,旋轉式產生的是方波,電磁式產生的是“鋸齒”波。

旋轉式控制閥可能有一條或兩條接地路徑;一條接地線的控制閥通電后閥門向一邊推開,并靠彈簧恢復到它的關閉位置;兩條接地線的控制閥通電后向兩個方向開啟和關閉,這可用雙通道示波器監測。

Idle speed control valve

圖. 34.2

圖34.2 顯示一個電磁式怠速控制閥。

PicoScope汽車示波器論壇

View related topics on the PicoScope Forum

AT034ZHS-2 ? Copyright 1995-2010 Pico Technology Ltd



怠速控制閥 – 旋轉螺旋管



怠速控制閥 – 旋轉螺旋管


如何連接示波器

示例波形和注意點

技術資料

如何連接示波器

方法 1: 使用引線

  1. 從閥體上拔下2針腳連接器。
  2. 使用TA012 2針腳引線6-路通用引線跨接2針腳連接器分開的兩半。
  3. 將一條 BNC 測試線連接到PicoScope通道 A上。
  4. 連接一個 TA005 大的黑色鱷魚夾到測試線的黑色連接頭上。
  5. 黑色鱷魚夾 連接到蓄電池負極上。
  6. 連接 BNC測試線的彩色連接頭到 2針腳引線的接地線上??粘?針腳引線的正極線,不連接。

這種方法用 圖 33.1示例說明。


圖 33.1

方法 2: 使用刺針 (背刺)

  1. 將一條 BNC 測試線連接到PicoScope通道 A上。
  2. 連接一個TA005 大的黑色鱷魚夾到測試線的黑色接頭(負極)上。
  3. 連接一根 TA008 刺針TA001 萬用表探頭 到測試線的彩色接頭(正極)上。
  4. 黑色鱷魚夾 夾到蓄電池負極上。
  5. 刺針或萬用表探頭探測怠速控制閥的接地回路端。

示例波形

波形注意點

該波形顯示的是來自ECU的接地開關信號。在這個例子里,接地針腳被ECU控制連接接地線時間差不多一半:換句話說,它的占空比是大約50%。ECU可以改變占空比來調整閥門的旋轉角度。占空比越大,閥門開度越大。

這波形是從2針腳控制閥上采集的。切換控制針腳到接地線上,推動閥門克服彈簧打開;斷開電路恢復控制針腳,閥門回到它關閉的位置上。也有3針腳的控制閥存在,帶有2根切換/開關接地針腳。切換其中一根針腳到接地線上,推動閥門打開;切換另一根針腳到接地線上,推動閥門關閉。使用示波器兩個通道可以同時監測3針腳控制閥的2根接切換/開關接地針腳。

探測控制閥的電源線,會產生一條電壓值為充電電壓的直線波形。

技術資料 – 怠速控制閥

怠速控制閥(ISCV)的功能是根據發動機溫度與不同的工況來控制發動機的怠速。

當發動機冷機起動時,發動機管理電子控制單元(ECU)給發動機冷起動加濃信號,并增加怠速速度到1200 rpm。是怠速控制閥負責怠速的增加。當發動機達到工作溫度后,加濃信號被消除,且怠速速度下降到預設的速度。這怠速速度維持不變,不管發電機上的電子負載如何,也不管機械負載怎樣,如自動變速箱換檔。

控制閥的接地端被控制間歇性切換到搭鐵。它有一個12伏電源供應,它的切換動作可以在上面示例波形上看到。在大電量消耗情況下,控制閥開啟以維持發動機怠速速度,這時您可能會看到頻率有小小的變化。

旋轉式怠速控制閥是個電子設備,它的供電電壓來自ECM或控制繼電器。它有2或3根電線連接:蓄電池電壓和一根或兩根切換/開關接地線。接地路徑切換的占空比由ECU決定,用以維持預設的怠速速度。閥門在節氣門碟閥周圍形成一條空氣旁路,給進氣道提供可控的空氣流;因此容易被灰塵和積碳影響它的性能。建議在汽車廠規定的服務時間間隔內用噴霧溶劑清潔閥門來維持它的效率。

如果發動機同時有可調節空氣旁路和怠速控制閥,它可能需要一個規程來平衡兩個空氣路徑。

Idle speed control valve
圖 33.2 – 旋轉怠速控制閥

PicoScope 汽車示波器論壇

View related topics on the PicoScope Forum

AT033-3. Copyright ? 1995-2012 Pico Technology Ltd.



電子燃油泵

電子燃油泵

使用小的0至60安電流鉗


如何連接示波器

示例波形和注意點

技術信息

測試時如何連接示波器:-

電子燃油泵

  1. 連接小電流鉗(0 至 60 安培)到PicoScope通道 A上。
  2. 確保電流鉗已開啟,并選擇20A(100mV/Amp)檔位。在連接電流鉗到電路之前按下“歸零”按鈕。
  3. 由于燃油泵電路的電流比較小,沒有連接可能影響波形的其它電子負載是很重要的。將電流鉗夾在燃油泵的供電線上(如圖 32.1所示);或用帶保險絲的“跨接”線橋接燃油泵繼電器并監測該線的電流;或移除燃油泵保險絲,用保險絲延長線橋接保險絲座兩端子,監測該延長線的電流。

圖 32.1

電子燃油泵波形示例

燃油泵電流波形注意點

波形顯示換向器的每個接觸片的電流脈沖。大多數燃油泵有6至8個接觸片——我們示例的燃油泵有8個。波形上的重復特征可以指示磨損和即將發生的故障。我們的示例波形顯示出一個接觸片的電流消耗較低,且燃油泵旋轉360°后它重復出現。

燃油泵消耗的電流取決于燃油壓力,但應該不超過8安培;Bosch K-Jetronic 機械調節燃油噴射系統的燃油壓力是75 psi。

技術信息 – 電子燃油泵

這種類型的高壓燃油泵被稱為轉子泵。燃油進入泵里被轉子室壓縮,以高壓通過燃油泵。以每分鐘4至5升的傳輸速率,燃油泵可產生8 bar (120 psi)的壓力。燃油泵里有一個壓力釋放閥,如果濾清器、燃油管或其它地方有燃油阻塞,壓力達到8 bar時閥針離開閥座釋放壓力。燃油泵另一輸出端有一個止回閥。當燃油泵的供電電壓被切斷,止回閥關閉油箱回路,保持系統里的壓力。

該系統的正常工作壓力約為2 bar (30 psi),此壓力下燃油泵的電流是3至5安培。燃油通過泵的電樞會遭受火花和電弧,但這沒有聽起來危險,因?yàn)闆](méi)有氧氣,是不可能爆炸的!

pump2

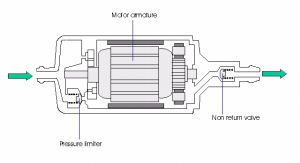

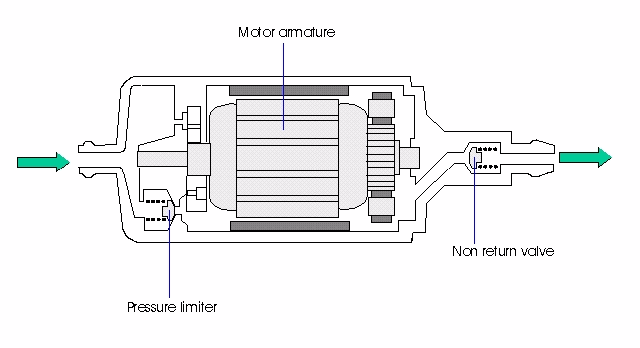

圖 32.2 – 電子燃油泵的剖面圖

Automotive submerged fuel pump

圖 32.3 – 燃油泵,通常浸沒在燃油箱里

現代汽車上大多數燃油泵是裝在汽油箱里面的,被稱為浸沒式燃油泵。燃油泵通??拷加洼斔蛦卧?,這兩者有時可以通過行李艙底板或后排座椅底下的檢查孔接觸到。

垂直安裝,燃油泵包括內齒輪和外齒輪組件,被稱為“內嚙合齒輪泵”。組合件用螺絲和橡膠密封墊、或卡口式鎖緊環固定在油箱里。沃爾沃的一些車型裝有兩個燃油泵,浸沒在油箱的油泵輸送燃油給外面的轉子泵。

pump_wiring

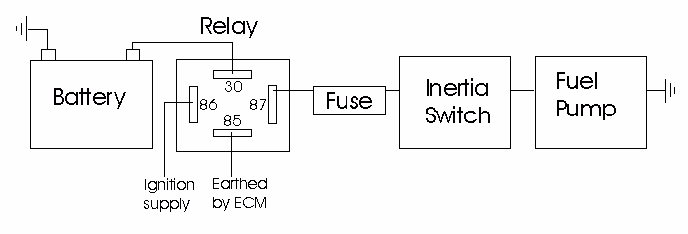

圖 32.4 – 線路圖

圖 32.4 顯示一個現代的系統,它的ECM控制燃油泵繼電器接地回路。

PicoScope汽車示波器論壇

View related topics on the PicoScope Forum

AT032-2. Copyright ? 1995-2012 Pico Technology Ltd.



廢氣再循環(EGR)電磁閥





廢氣再循環(EGR)電磁閥


如何連接示波器

波形示例和注意點

技術資料



測試時如何連接示波器

:-

EGR 電磁閥

連接一條BNC測試線PicoScope通道 A 上 , 將一個大的黑色鱷魚夾連接到測試線的黑色接頭(負極)上,將一根刺針或萬用表探頭連接到測試線的彩色接頭(正極)上。將黑色鱷魚夾夾到蓄電池負極上,然后用刺針或萬用表探頭探測廢氣再循環( EGR )電磁閥連線,如圖 31.1。如果您用刺針不能接觸到傳感器輸出端子,您可以使用6路通用引線(如果您有的話)。

圖. 31.1

電磁閥有兩條導線:

(i) 12v 電源線

(ii) 開關式接地線

( 注意:在達到適合的條件接通電磁閥之前,兩條線上的電壓都是12V)電磁閥會有真空和與EGR閥連接的真空管。

在特定的條件下,電磁閥的接地線接通搭鐵線,電磁閥被激活,這是由ECM來控制。為了模擬正確的條件,可能需要對汽車進行路試。

EGR 電磁閥波形示例

ERG 電磁閥波形注意點

廢氣再循環(EGR)的目的是將小部分廢氣引入進氣過程以減少氮氧化物的排放。 高燃燒溫度會產生氮氧化物,常伴隨稀混合比燃燒。通過將部分廢氣再循環,使得燃燒溫度降低,減少氮氧化物。廢氣再循環( EGR )電磁閥由 ECM 控制,與其他監測再循環廢氣量的設備配合使用。不同廠家的電磁閥構造不一樣,通常它是由真空與電磁閥組成。

廢氣再循環( EGR )在非常特定的條件下工作。ECM 控制電磁閥的接地回路。 ECM 進行此操作所需要的信息是:發動機溫度、車速和發動機負荷。在車輛路試時,得到這些精確的數據后才可能看到EGR電磁閥的動作。

技術信息 – EGR 系統

廢氣再循環( EGR )的功用是在特定的環境下減少氮氧化物的排放。當內部燃燒溫度升高,氣/油混合物中的氮開始氧化,導致氮氧化物的產生。這種燃燒是不可接受的,但也無法避免,因?yàn)闅?油混合比增加且點燃的是稀混合物。

氮氧化物輸出量在引擎達到正常操作溫度并且車輛處于小節氣門開度或輕負荷情況下達到最大值。

三元催化器的作用是:讓氮氧化物(NOx)與貴金屬銠接觸,從而中和NOx以達到根除大部分NOx;但是要減少到達三元催化器的NOx數量,以確保更低的NOx排放。EGR閥允許小部分廢氣被“呼吸”進入進氣岐管,來降低燃燒溫度并減少氮的產生。EGR閥是一個小的機械設備,當它接收到真空信號,它就讓廢氣通過。

該真空信號是由一個真空開關控制的,而真空開關又是由來自ECM的信號激活的。NOx,如碳?xì)浠衔?,是以百萬分之幾計算的,且在車間環境里記錄的讀數明顯比汽車在巡航狀態下記錄的要低。

egr

圖. 31.2

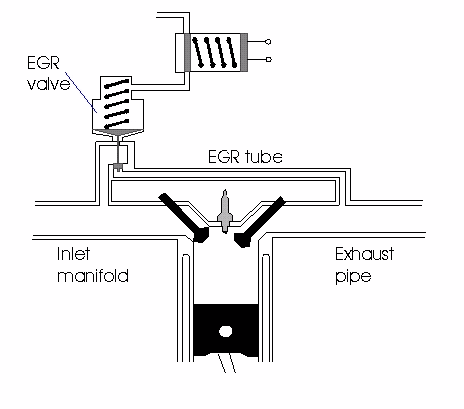

圖 31.2 顯示典型的廢氣再循環(EGR)系統結構圖,電磁閥處于關閉位置

廢氣再循環(EGR)過量的話會影響燃燒而且增加碳?xì)浠?。所以需要監測進入進氣歧管的廢氣量。不同的廠商用不同的方式完成這個工作,下面所述的是一些普遍的例子。

本田 使用一個包含程序數據表的 ECM。該數據表包含有與發動機轉速、車速、溫度和負荷等因素相關的正確的廢氣再循環數量的信息。

在廢氣再循環發生的正確條件下,ECM將電磁閥的接地回路接通,這使得真空源操作EGR閥。EGR閥還包括一個舉升傳感器,它是一個類似節氣門電位計的小設備;它有一條5伏電源線,一條接地線和一條反映EGR閥位置給ECM的信號線。如果通過電磁閥的廢氣量超過ECM數據表里的參數,ECM通過斷開電磁閥的接地線來將它關閉。斷開接地回路,實現適當?shù)恼{(diào)節,確保EGR的精確控制。

GM/Vauxhall/Opel 也有一個類似的系統,但它的電磁閥、舉升傳感器和EGR閥是一個整體(如圖 31.6所示)。因?yàn)镋GR通過連接進氣岐管和排氣管之間的通道發生在汽缸蓋里,這使得故障查找變得更難。

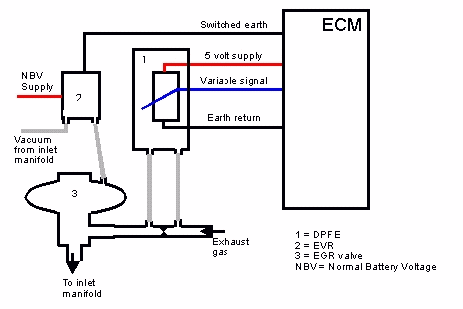

福特 如往常一樣,在他們的EGR系統中有一些有趣的名字和縮略語。首先,控制電磁閥稱為電子真空調節器(EVR),且他們監測EGR數量的方法是用差分壓力反饋電子系統(DPFE)。DPFE(如圖 31.3 )傳感器測量EGR管里或文氏管側的壓力。壓力差轉化為電壓發送給ECM作為參考。同樣ECM包含有一個正確EGR數量的數據表;如果存在偏差,ECM會調整對EVR的控制來修整進入進氣岐管的廢氣數量。

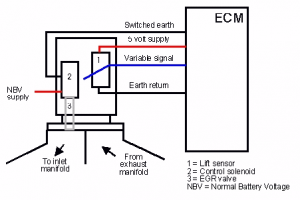

福特和GM/Vauxhall/Opel systems系統的電路圖如圖31.4 和31.5 。

Emissions - DPFE sensor Ford
egrf
圖. 31.3
圖. 31.4



egrv
Emissions - EGR valve GM/Vauxhall/Opel
圖. 31.5
圖. 31.6

PicoScope汽車示波器論壇

View related topics on the PicoScope Forum

AT031ZHS-2 ? Copyright 1995-2010 Pico Technology Ltd
